VCI – Fahrzeugkommunikationsschnittstelle
Die drahtlose Diagnoseschnittstelle MaxiVCI V200 ist eine kleine Fahrzeugkommunikationsschnittstelle (VCI),
die zur Verbindung mit dem DLC eines Fahrzeugs und zur drahtlosen Verbindung mit dem Tablet zur
Fahrzeugdatenübertragung verwendet
Bedienungsanleitung
ÿ Taschenlampentaste
ÿ Power-LED
ÿ Verbindungs-LED
ÿ Fahrzeugdatenanschluss (16-polig) – verbindet das MaxiVCI V200 direkt mit dem 16-poligen DLC des
Fahrzeugs.
ÿ USB-Anschluss – bietet die einfachste Verbindung zwischen dem Gerät und dem Tablet über ein USB-
LED
Farbe
Gelb
Power LED
Grün
Rot blinkend Die Firmware wird
NOTIZ
Die Power-LED leuchtet bei jedem Einschalten des Geräts kurz gelb und leuchtet dann grün, wenn das Gerät
bereit ist.
wird.

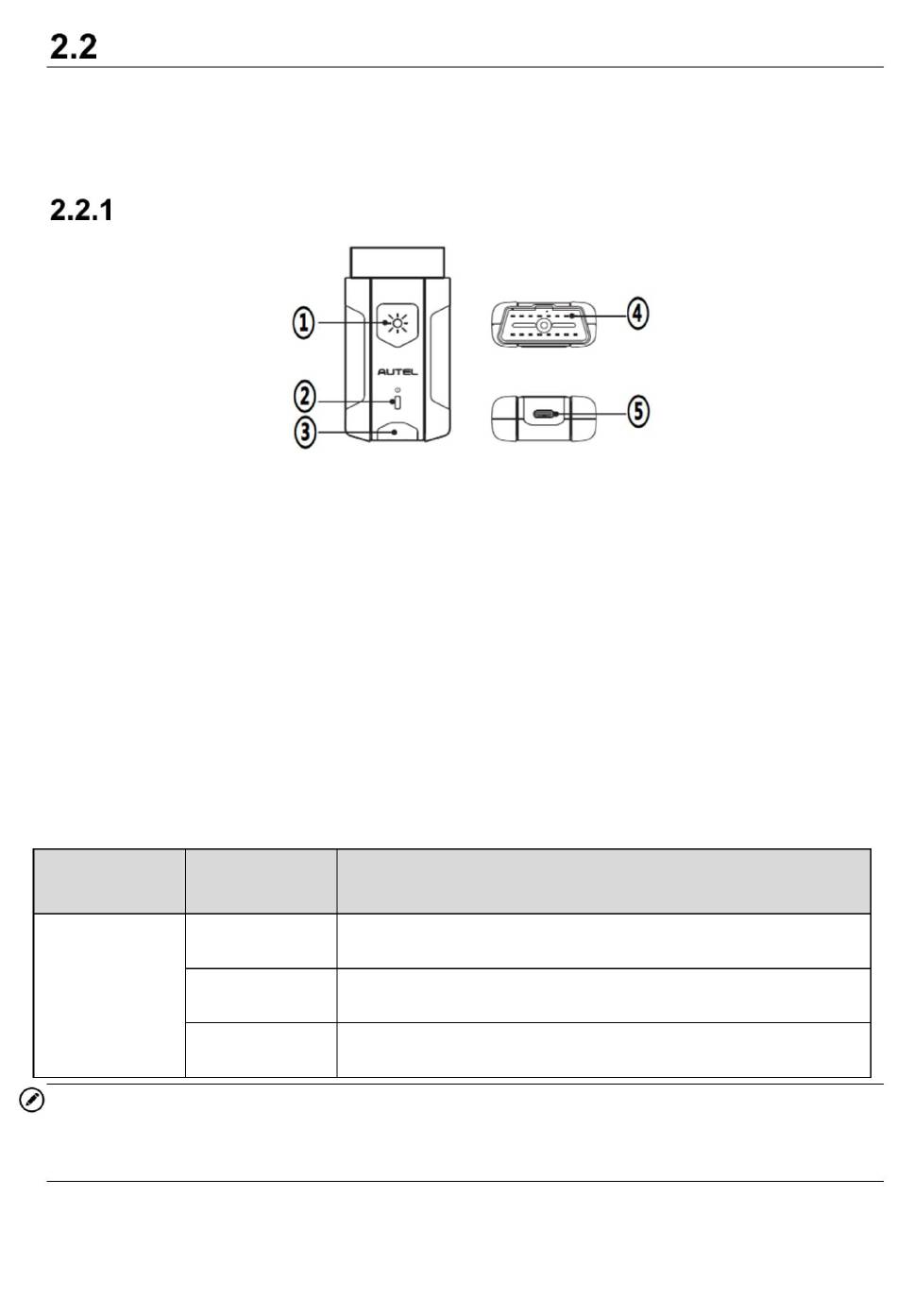

Abbildung 2-5 MaxiVCI V200-Ansichten
Tabelle 2-2 Beschreibung der Power-LED
Beschreibung
Das VCI ist eingeschaltet und führt einen Selbsttest durch.
Das VCI ist einsatzbereit.
aktualisiert.
8
Kabel.
