Anzeigemodus
Für die Datenanzeige stehen 4 Arten von Anzeigemodi zur Verfügung, mit denen Sie verschiedene Arten von
Parametern auf die am besten geeignete Weise anzeigen können.
Tippen Sie auf die Dropdown-Schaltfläche auf der rechten Seite eines Parameters, um ein Untermenü zu öffnen. Es
werden insgesamt 7 Schaltflächen angezeigt: Die 4 Schaltflächen auf der linken Seite stellen verschiedene
Datenanzeigemodi dar, plus eine Informationsschaltfläche , die aktiv ist, wenn zusätzliche Informationen verfügbar
sind, und eine Einheitenänderungsschaltfläche zum Umschalten der Einheit der angezeigten Daten und ein
Trigger tippen Sie auf , um den Bildschirm „Trigger-Einstellungen" zu
Jedes Parameterelement zeigt den ausgewählten Modus unabhängig an.
ÿ Analoger Messmodus – zeigt die Parameter in Form einer analogen Messkurve an
ÿ Textmodus — Standardmäßig werden die Parameter in Textform und im Listenformat angezeigt
NOTIZ
Das Auslesen von Zustandsparametern, wie z. B. einer Schalterauslesung, die meistens in Wortform vorliegen, wie
EIN, AUS, AKTIV und ABORT usw., kann nur im Textmodus angezeigt werden. Wohingegen das Ablesen von
Wertparametern, wie z. B. ein Sensormesswert, im Textmodus und anderen Grafikmodi angezeigt werden kann.
ÿ Wellenformgrafik-Modus — zeigt die Parameter in Wellenformgrafiken an
Wenn dieser Modus angewendet wird, erscheinen fünf Steuerschaltflächen auf der rechten Seite des
Parameterelements, mit denen Sie den Anzeigestatus manipulieren

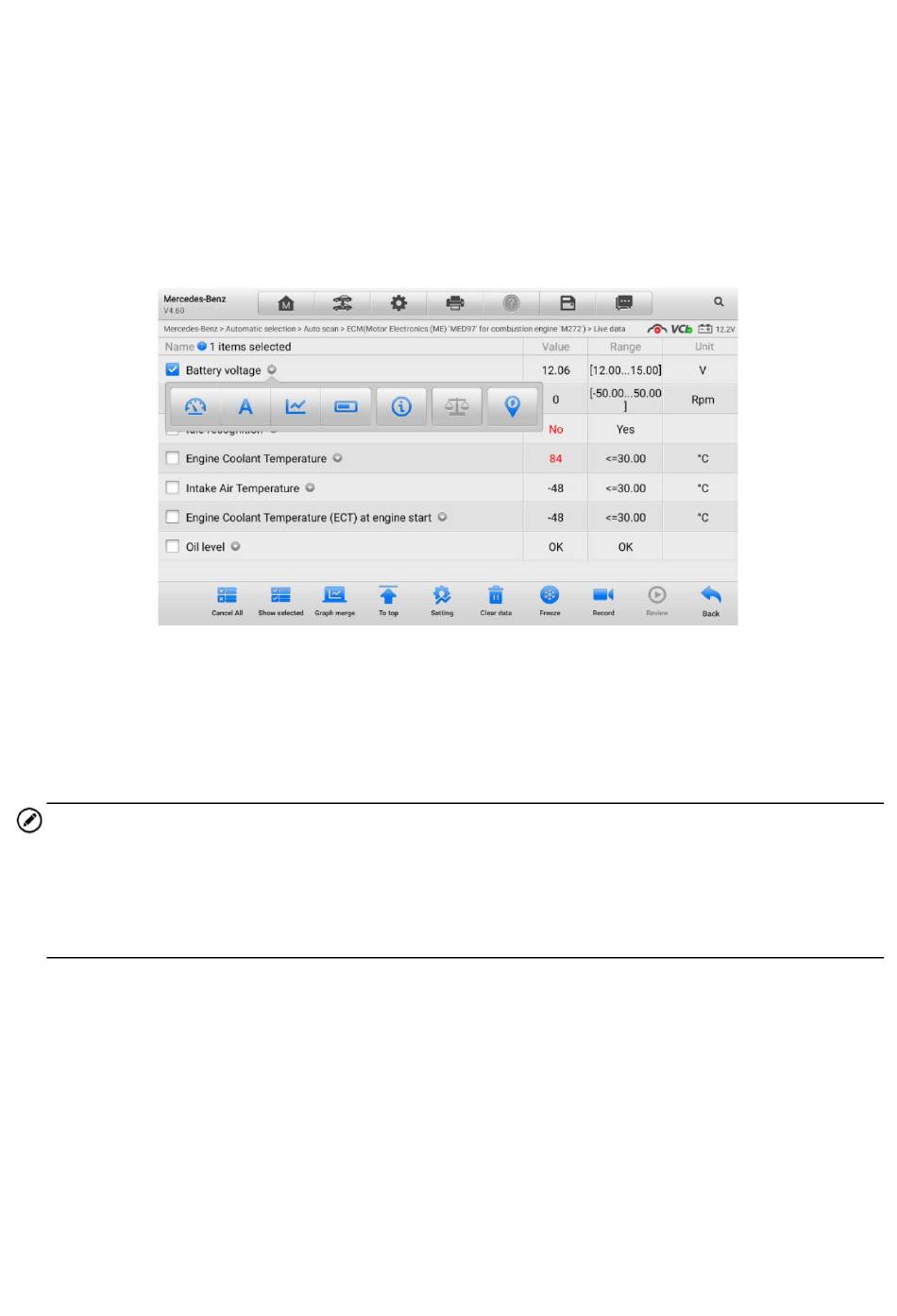

Abbildung 4-12 Anzeigemodus-Bildschirm
öffnen.
können.
