Lebensdaten
Wenn diese Funktion ausgewählt wird, zeigt der Bildschirm die Datenliste für das ausgewählte Modul.
Die für jedes Steuermodul verfügbaren Elemente variieren von Fahrzeug zu Fahrzeug. Die Parameter werden in der
Reihenfolge angezeigt, in der sie vom ECM übertragen werden, erwarten Sie also Unterschiede zwischen den
Fahrzeugen.
Durch Gesten-Scrollen können Sie sich schnell durch die Datenliste bewegen. Wischen Sie einfach auf dem
Bildschirm nach oben oder unten, um die gewünschten Daten zu finden. Die folgende Abbildung zeigt einen typischen
Live-Daten-Bildschirm.
ÿ Schaltflächen der Diagnose-Symbolleiste – siehe
detaillierte Beschreibungen der Funktionen der einzelnen Schaltflächen.
ÿ Hauptabschnitt
ÿ Spalte „Name" – zeigt die Parameternamen
1) Kontrollkästchen — Tippen Sie auf das Kontrollkästchen links neben dem Parameternamen, um
Element auszuwählen. Tippen Sie erneut auf das Kontrollkästchen, um das Element abzuwählen.
2) Dropdown-Schaltfläche – Tippen Sie auf die Dropdown-Schaltfläche rechts neben dem
Parameternamen, um ein Untermenü zu öffnen, das verschiedene Auswahlmöglichkeiten für
den Datenanzeigemodus bietet.
ÿ Wertespalte – zeigt die Werte der Parameterelemente an.
ÿ Bereichsspalte — zeigt den minimalen und den maximalen Wert an.
ÿ Spalte „Einheit" – zeigt die Einheit für die Parameter an.

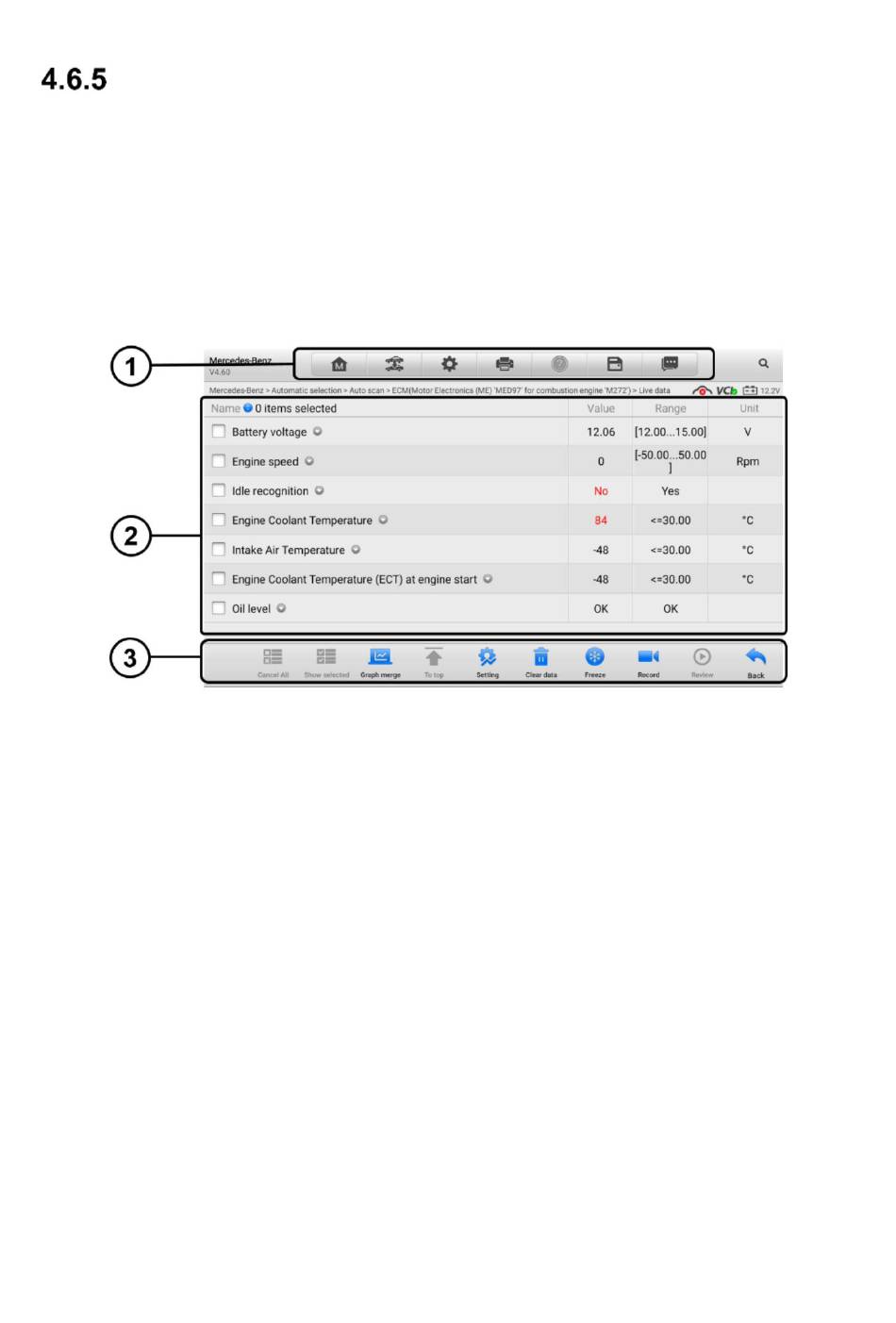

Abbildung 4-11 Live-Daten-Bildschirm
Tabelle 4-2 Schaltflächen der Diagnose-Symbolleiste
