ÿ Zum Einstellen der Live-
1. Tippen Sie unten auf dem Live-Daten-Bildschirm auf die Schaltfläche
2. Tippen Sie auf die Schaltfläche > rechts neben Aufzeichnungszeit nach Triggerbalken und wählen Sie a
Zeitraum.
3. Tippen Sie auf OK , um die Einstellung zu speichern und zum Bildschirm „Live Data Setting" zurückzukehren; oder tippen
die X-Taste in der oberen rechten Ecke, um ohne Speichern zu
4. Tippen Sie in der oberen rechten Ecke des Live-Daten-Einstellungsbildschirms auf Fertig , um die Einstellung zu bestätigen
und zu speichern und zum Live-Daten-Bildschirm zurückzukehren; oder tippen Sie auf Abbrechen , um den Vorgang
ohne Speichern zu beenden.
ÿ Daten löschen – löscht alle zuvor abgerufenen Parameterwerte an einem Schnittpunkt, wann immer Sie möchten.
ÿ Freeze — zeigt die abgerufenen Daten im Freeze-Modus an.
ÿ Fortsetzen – Beendet den Dateneinfriermodus und kehrt zur normalen Datenanzeige zurück.
ÿ Vorheriges Bild – wechselt zum vorherigen Bild in den Standbilddaten.
ÿ Play/Pause — spielt/pausiert die eingefrorenen Daten.
ÿ Nächstes Bild – wechselt zum nächsten Bild in den Standbilddaten.
ÿ Aufnahme — startet die Aufnahme der Live-Daten der ausgewählten Daten. Tippen Sie unten auf dem Live-Daten-Bildschirm
auf die Schaltfläche „Aufzeichnen" . Eine Meldung wird angezeigt, in der der Benutzer aufgefordert wird, die
aufzuzeichnenden Parameter auszuwählen. Tippen Sie zur Bestätigung auf die Schaltfläche Verstanden . Scrollen Sie
nach unten und wählen Sie die aufzuzeichnenden Daten aus. Tippen Sie auf die Aufnahmetaste , um die Aufnahme
zu starten. Tippen Sie auf die Schaltfläche Fortsetzen , um die Aufnahme zu beenden. Die aufgezeichneten Live-Daten
können im Abschnitt „Überprüfen" am unteren Rand des Bildschirms „Live-Daten" angezeigt werden. Die aufgezeichneten
Daten können auch in der Data Manager-Anwendung überprüft werden.

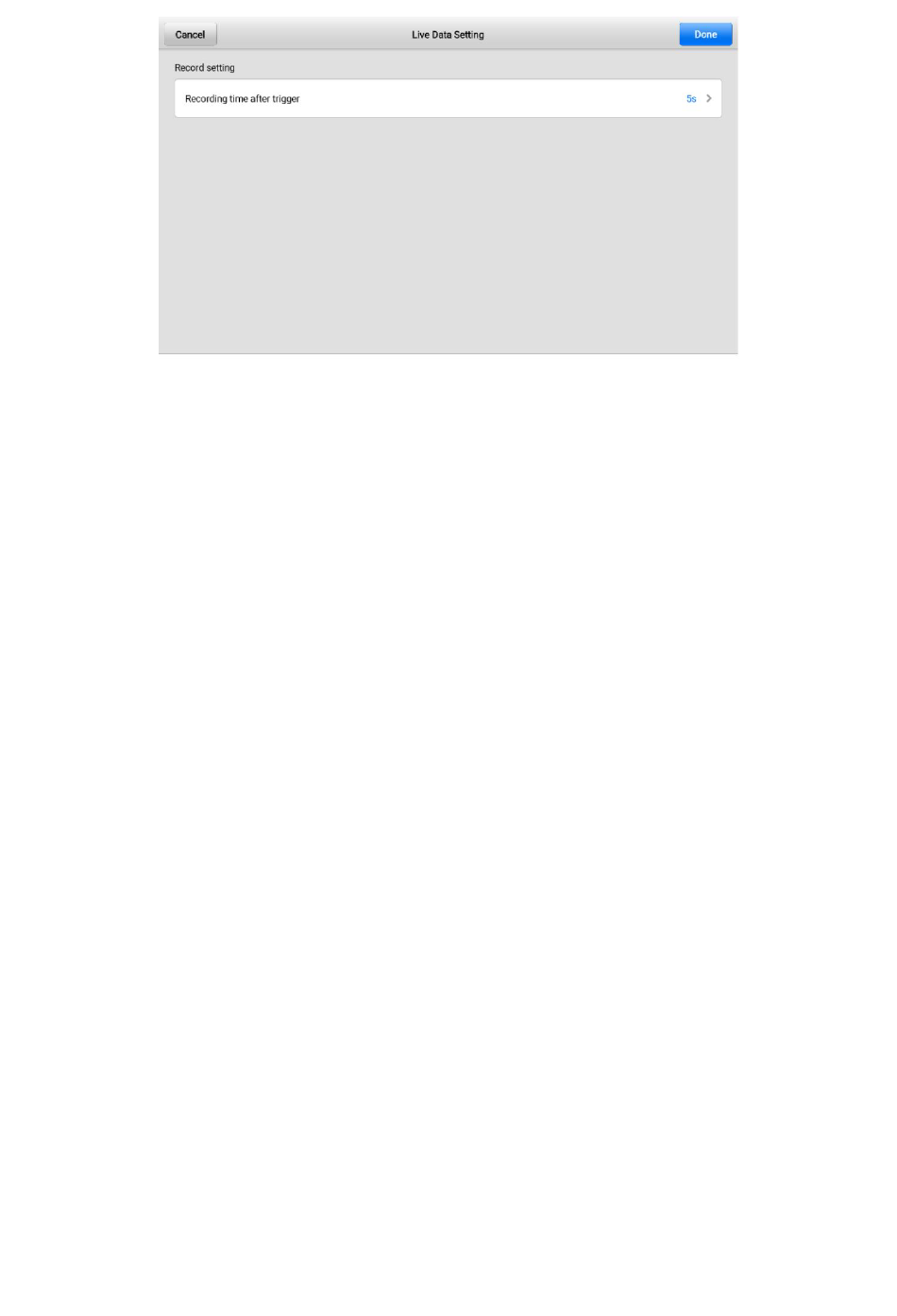

Abbildung 4-15 Einstellungsmodus in Live-
Datenaufzeichnungsdauer
Daten
Einstellungen .
beenden.
43
