Schritt 5:

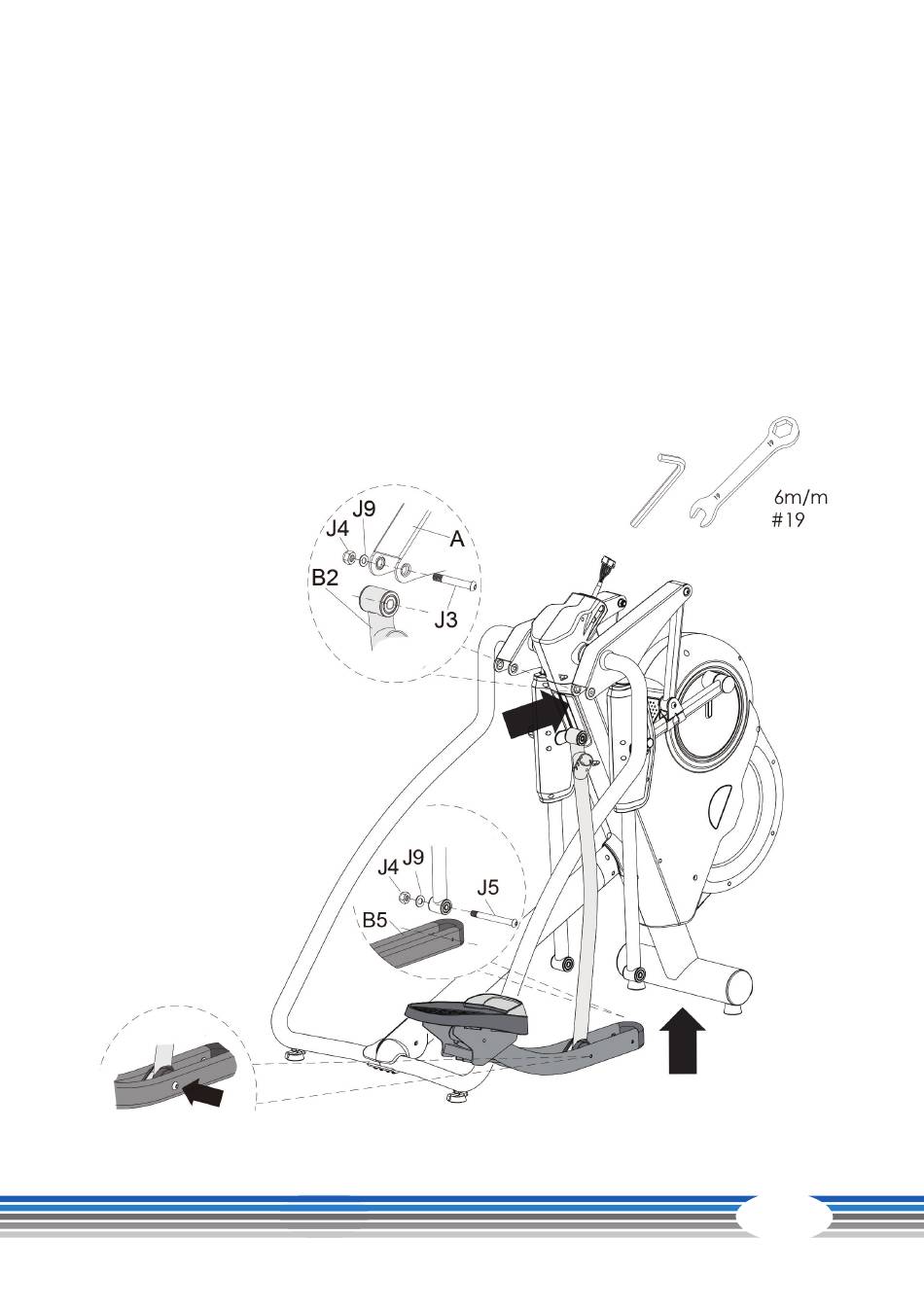

Montage der Pedalstangen
1.
Montieren Sie die rechte Pedalstange (B2) oben am Hauptrahmen (A) mit einer Schraube (J3),
einer Unterlegscheibe (J9) und einer Mutter (J4), siehe Ansicht C.
2.
Montieren Sie die rechte Pedalstange (B2) unten am Hauptrahmen (A) mit einer Schraube (J5),
einer Unterlegscheibe (J9) und einer Mutter (J4), siehe Ansicht D.
3.
Ziehen Sie die Schrauben und Muttern nacheinander vollständig fest, siehe Ansicht C, D und E.
4.
Wiederholen Sie die Schritte für die linke Seite.
Ansicht C
Ansicht E
Ansicht D
17
