5.3
E-Hand-Schweißen
5.3.1
Anschluss Elektrodenhalter und Werkstückleitung
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
• Geeignete, trockene Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.
Pos. Symbol
1
2
3
• Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln.
• Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
5.3.2
Schweißaufgabenanwahl
• E-Hand-JOB 128 anwählen > siehe Kapitel 11.1.
Ändern der JOB-Nummer ist nur möglich, wenn kein Schweißstrom fließt.
099-005700-EW500
21.6.2023
Beschreibung
0
Polaritätswahlstecker, Schweißstromkabel
• Mit Parkbuchse verbinden
Elektrodenhalter
Werkstück
VORSICHT

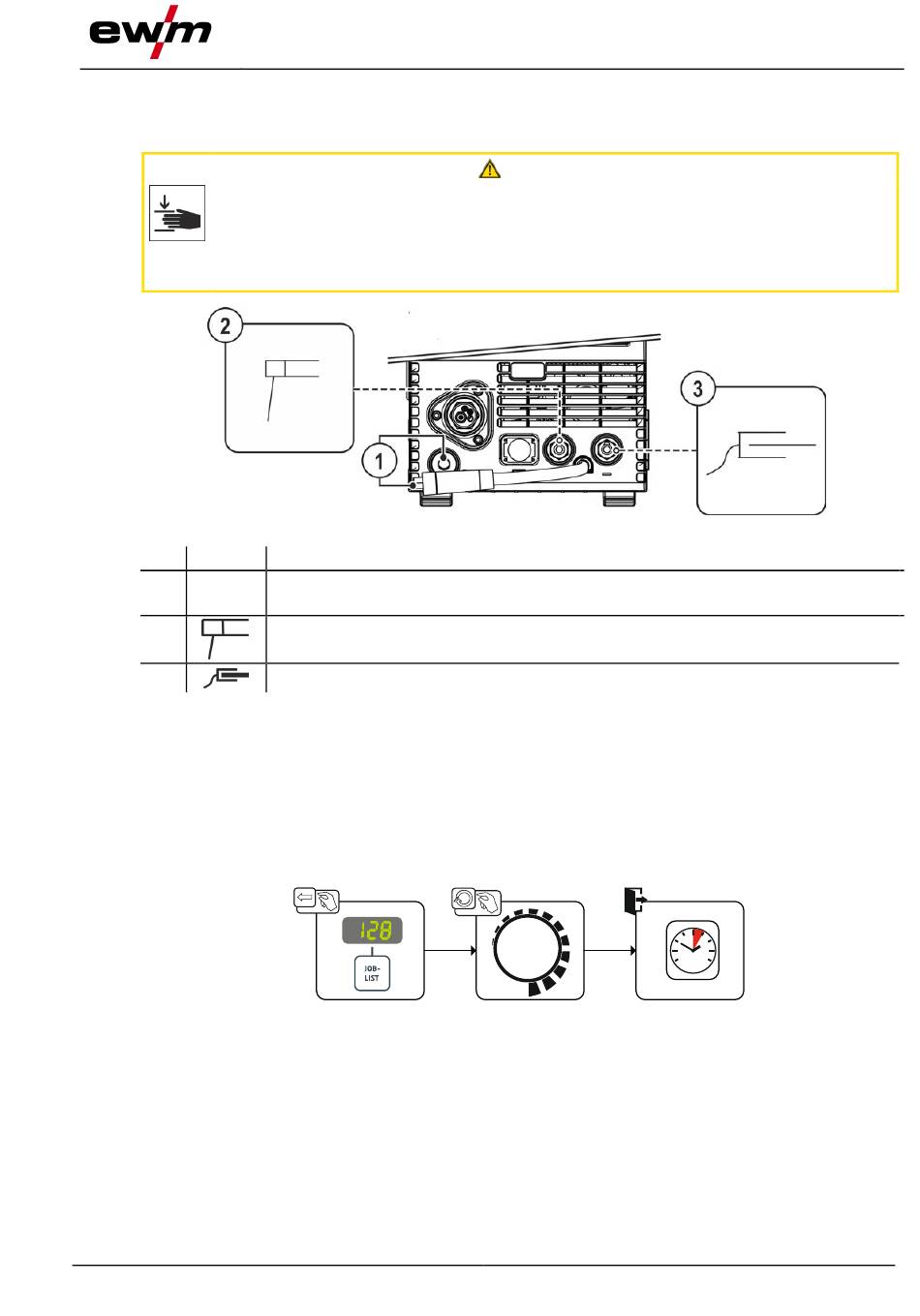

Abbildung 5-37
Abbildung 5-38
Aufbau und Funktion
E-Hand-Schweißen
3s
53
