Ethernet RJ 45. Podłączyć przyrząd do sieci lokalnej, przeprowadzając kabel sieci Ethernet przez
dławik kabla Ethernet (lokalizację dławika przedstawia
go do złącza P3, które przedstawia
4.7.2 Płyta pomiarowa

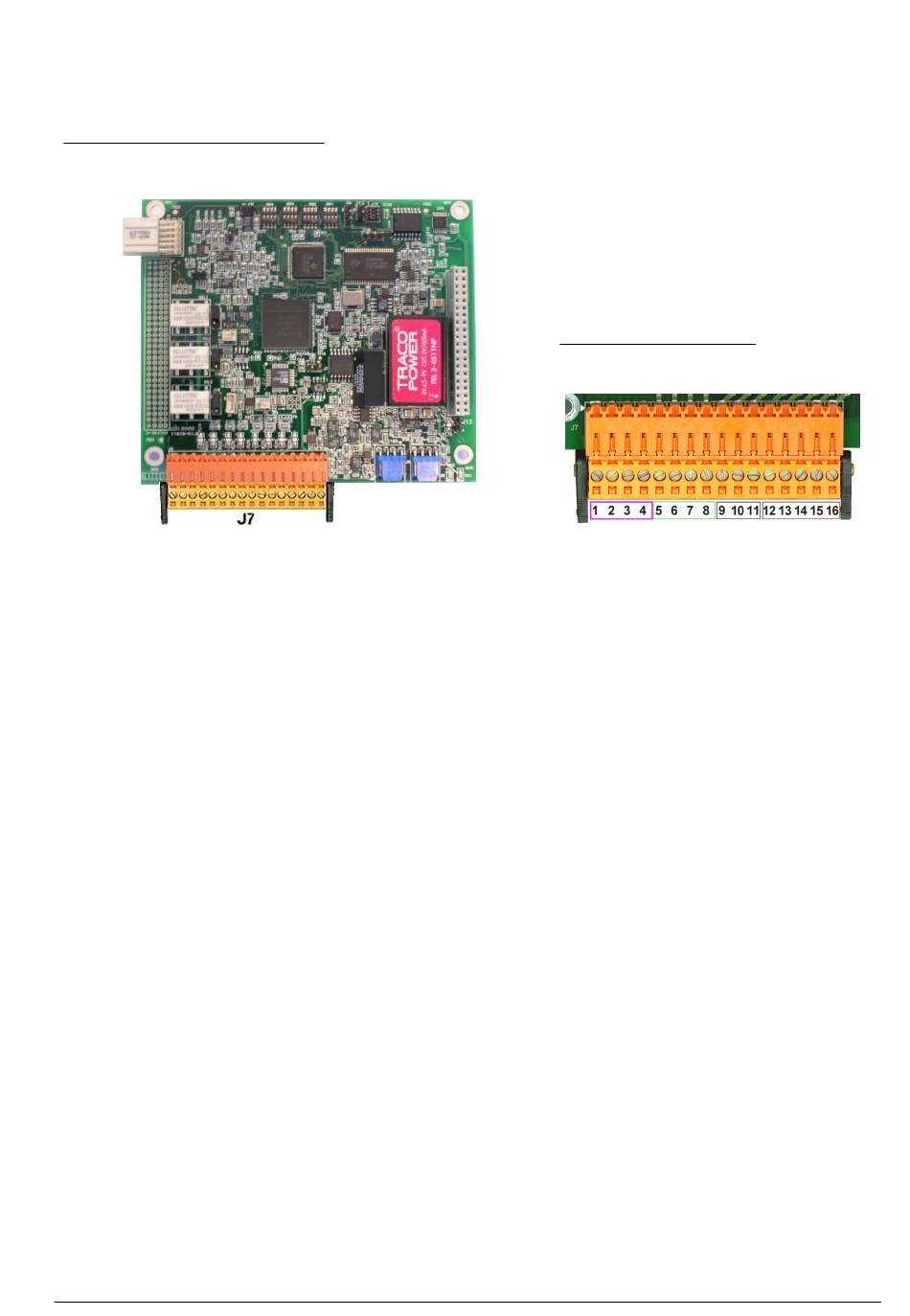

Rysunek 6 Płyta pomiarowa
Złącze J7 (wejścia i wyjścia)
Liczby wymienione poniżej odnoszą się do 16 dostępnych zestyków przyłącza J7 (od lewej
do prawej), które przedstawia
Przekaźniki alarmów pomiarowych:
1. Zestyk wspólny
2. Przekaźnik wyjściowy 1
3. Przekaźnik wyjściowy 2
4. Przekaźnik wyjściowy 3
Wejścia cyfrowe:
9. Wejście sygnału wstrzymania. Aby wyłączyć czujnik w sterowniku PLC,
należy wykonać styk bezpotencjałowy między J7.9 a J7.12.
Uwaga: Zaleca się zastosowanie takiego rozwiązania, aby wydłużyć okres eksploatacji
czujnika w przypadku instalacji wykorzystujących proces CIP, który może powodować
miejscowe uszkodzenia.
od 10 do 11 Nieużywana
12. Masa (GND) sygnału cyfrowego
od 13 do 16 Nieużywana
Rysunek 4.
Rysunek 7.
Rysunek 1 na stronie 195) i podłączając
Rysunek 7 Złącze J7
Analogowe wyjścia
natężenia prądu:
5. Masa (GND) sygnału
analogowego
6. Wyjście 1
7. Wyjście 2
8. Wyjście 3
