Hach ORBISPHERE K1200 Basis-Benutzerhandbuch Seite 223

och dra försiktigt ut det. Utför alla anslutningar med de här kontakterna urkopplade. Fäst kontakterna
när du är klar till korten genom att trycka dem på plats (spakar upp).
4.7.1 Moderkort

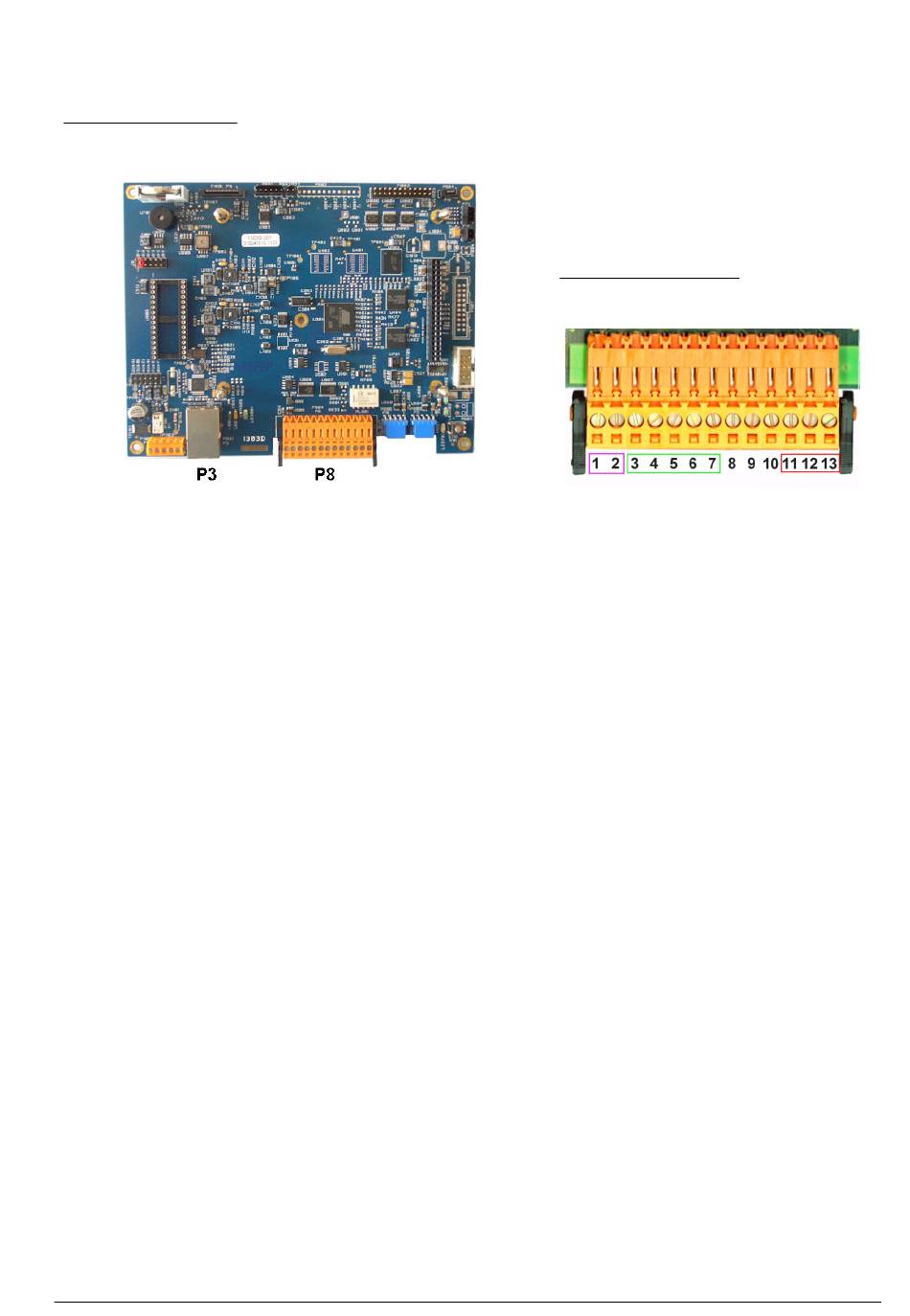

Figur 4 Moderkort
Kontakt P8
Numren som anges nedan gäller 13 tillgängliga P8-kontakter (från vänster till höger) i
1. RS-485 (signal A)
2. RS-485 (signal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (signal -)
6. PROFIBUS-DP (signal +)
7. PROFIBUS-DP (signal RTS)
Kontakt P3
Ethernet RJ 45. Anslut instrumentet till ett lokalt nätverk genom att dra en Ethernet-kabel genom
Ethernet-kabelns packbox (var packboxens sitter visas i
kontakten som visas i Figur 4
Figur 5 Kontakt P8
8. Används inte
9. Används inte
10. Används inte
11. Systemlarm relä (N.Ö).
12. Systemetlarm relä (N.s).
13. Systemlarm relä (enkelt).
Figur 1 på sidan 220) och anslut till P3-
Figur 5.
Svenska 223
