- Seite 1 DOC023.72.03230 UVAS sc Betriebsanleitung 11/2014, Ausgabe 4A © HACH LANGE, 2004–2005, 2012, 2014. Alle Rechte vorbehalten. Gedruckt in Deutschland.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Technische Daten ............................5 Kapitel 2 Allgemeine Information..........................7 2.1 Sicherheitshinweise..............................7 2.1.1 Gefahrenhinweise in diesem Handbuch ......................7 2.1.2 Warnschilder ..............................7 2.2 Einsatzgebiete ................................8 2.3 Messprinzip ................................8 Kapitel 3 Installation..............................11 3.1 Installationsübersicht ............................... 11 3.2 Sensor .................................. - Seite 4 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1 Technische Daten
Kapitel 1 Technische Daten Tabelle 1: UVAS plus sc Becken-Sensoren UVAS plus sc UV-Absorptionsmessung (2-Strahl-Verfahren), reagenzienfrei Messverfahren SAK 254 nach DIN 38404 C3 Messmethode Mess-Spalt 1, 2, 5 und 50 mm 0,01–60 m (50 mm) 0,1–600 m (5 mm) 0–1500 m (2 mm) Messbereich 2–3000 m... - Seite 6 Technische Daten Tabelle 3: UVAS plus sc Sonden-Material Bauteil Material Sonde Sondengehäuse Edelstahl 1.4571 Wischerachse Edelstahl 1.4571 Kabelverschraubung Edelstahl 1.4305 Profilträger 2 mm Edelstahl 1.4310 Wischarm 5 mm / 50 mm Edelstahl 1.4581 Wischprofile Silikon Messfenster SUPRASIL (Quarzglas) Gehäusedichtungen Silikon Dichtung Kabelverschraubung PVDF Sondenkabel...
-
Seite 7: Kapitel 2 Allgemeine Information
Kapitel 2 Allgemeine Information 2.1 Sicherheitshinweise Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Gerät auspacken, aufbauen oder in Betrieb nehmen. Achten Sie auf alle Gefahren- und Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des Bedieners oder zu Beschädigungen am Gerät führen. Um sicherzustellen, dass die Schutzvorrichtungen des Geräts nicht beeinträchtigt werden, darf dieses Gerät in keiner anderen als der in diesem Handbuch beschriebenen Weise verwendet oder installiert werden. -
Seite 8: Einsatzgebiete
(EU-Direktive 2002/96/EG) müssen ab diesem Zeitpunkt Verbraucher in der EU elektrische Altgeräte zur Entsorgung an den Hersteller zurückgeben. Dies ist für den Verbraucher kostenlos. Note: Anweisungen zur fachgerechten Entsorgung aller (gekennzeichneten und nicht gekennzeichneten) elektrischen Produkte, die von Hach-Lange geliefert oder hergestellt wurden, erhalten Sie bei Ihrem zuständigen Hach-Lange-Verkaufsbüro. 2.2 Einsatzgebiete UVAS plus sc: Direkt in das Medium eingetaucht, misst der Sensor ohne Förderung und... - Seite 9 Allgemeine Information Zu anderen Summenparametern wie CSB oder TOC etc. besteht für den SAK254 eine Korrelation von der gleichen Qualität wie sie z. B. zwischen CSB und TOC gegeben ist. Höchste Verfügbarkeit von Messwerten, minimaler Aufwand bei Investition, Installation und Wartung bzw. Unterhalt geben daher häufig den Ausschlag für die Entscheidung zugunsten der UVAS-Sonde, wenn eine Online- Messung für einen Summenparameter eingesetzt werden soll.
- Seite 10 Allgemeine Information...
-
Seite 11: Kapitel 3 Installation
Kapitel 3 Installation 3.1 Installationsübersicht V O R S I C H T Die Installation dieses Systems muss von qualifiziertem Fachpersonal unter Einhaltung aller lokal gültigen Sicherheitsvorschriften ausgeführt werden. Weitere Informationen zur Montage entnehmen Sie bitte der Montageanleitung. Abb. 1 Installationsbeispiel mit optionalem Zubehör... -
Seite 12: Sensor

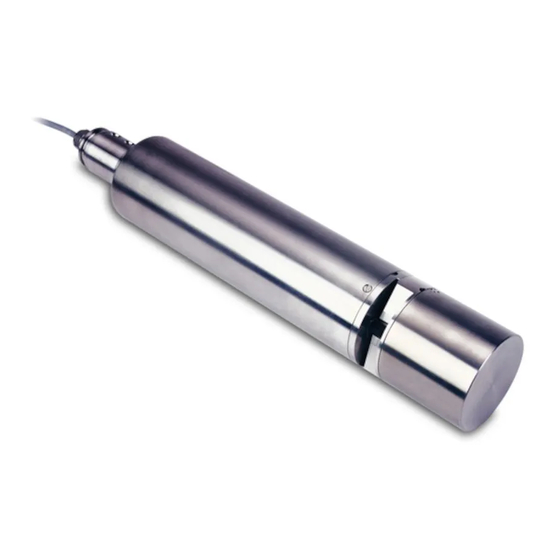

Installation 3.2 Sensor Abb. 2 Komponenten Sensor-Zubehör UVAS sc Sensor Wischerprofil (1 u. 2 mm) Wischerprofil (5 mm) Wischerprofil (50 mm) - Seite 13 Installation Abb. 3 Komponenten Sensor-Halterung Montagerohr 2,0 m Zylinderschraube M8 × 40 (4) 90° Adapter Verschluss-Stopfen Sockel 10. Lamellen-Stopfen Halbschale (2) 11. O-Ring EPDM Halbschale mit Gewinde (2) 12. Flachdichtung Zylinderschraube M5 × 20 (6) 13. Senkschraube M6 × 8 (2) Befestigungslasche 14.
- Seite 14 Installation Abb. 4 UVAS plus sc Bypass-Zubehör Probenablauf Probenzulauf (max. 0,5 bar) Ablass-Verschraubung...
-
Seite 15: Sensorkabel Anschließen
Installation Abb. 5 Installationsübersicht Halterung Sensor Sockel Zylinderschraube M8 × 40 (4) (Expressanker) Zylinderschraube mit Unterlegscheibe M3 × 10 (3) Verschluss-Stopfen 10. Flachdichtung Lamellen-Stopfen 11. Adapter 90° Montagerohr 2,0 m 12. Senkschraube M6 × 8 (2) Halteklammer (2) 13. O-Ring EPDM Befestigungslasche 3.3 Sensorkabel anschließen 3.4 Sicherheitshinweise zur Verdrahtung... -
Seite 16: Sensoranschluss Und Verdrahtung
Installation 3.4.1 Sensoranschluss und Verdrahtung V O R S I C H T Vor dem Einschalten der Spannungsversorgung unbedingt die Hinweise in der Betriebsanleitung des Controllers beachten! Das Sensorkabel können Sie sehr einfach mit Hilfe des Steckers an den Controller anschließen. Bewahren Sie die Schutzkappe der Anschlussbuchse für den Fall auf, dass Sie den Sensor später einmal entfernen müssen. -
Seite 17: Kapitel 4 Bedienung
Kapitel 4 Bedienung 4.1 Bedienung des sc Controllers Der Sensor kann mit allen sc Controllern betrieben werden. Machen Sie sich vor dem Einsatz des Sensors mit der Funktionsweise Ihres Controllers vertraut. Lernen Sie, wie man durch das Menü navigiert und entsprechende Funktionen ausführt. -
Seite 18: Menu Struktur
Bedienung 4.4 Menu Struktur 4.4.1 SENSOR-STATUS WÄHLE SENSOR (bei mehreren Sensoren) FEHLER Mögliche Fehlermeldungen: FEUCHTE, R < M, DEXT < 0.0, W. POS. UNBEK., W. BLOCKIERT, BLITZAUSFALL, R ZU HOCH WARNUNGEN Mögliche Warnmeldungen: EM ZU HOCH, KONZ. ZU HOCH, KALIB. PRÜFEN, PROFILWECHSEL, SERVICE ERF., DICHTUNGSW. -
Seite 19: Sensor-Setup
Bedienung 4.4.2 SENSOR-SETUP WÄHLE SENSOR (bei mehreren Sensoren) KALIBRIEREN Einstellbar von 0.80–1.20, zur FAKTOR Anpassung an Vergleichs- messungen Einstellbar von -250 bis +250 OFFSET mE, zur Nullpunkt-Korrektur Siehe 4.5.2 Nullpunkt- NULLP. KAL. Kalibrierung Siehe 4.5.3 1 Punkt- 1 PUNKT-KAL. Kalibrierung Siehe 4.6.1 VERIFIZIEREN... - Seite 20 Bedienung WARTUNG UVAS plus sc Gerätename MESSORT GERÄTENUMMER Mess- und FILTERDATEN Referenzwellenlängen MESSBEREICH SONDEN INFO SPALTWEITE Breite des Messspalts WISCHERPROFIL Artikelnummer TYPBEZEICHNUNG Artikelnummer SOFTWARE VERS Sensor-Software TREIBERVERSION PROD.-DATUM Produktionsdatum OFFSET Einstellbar im Menü KALIBRIEREN FAKTOR interner Faktor interner Faktor Datum der letzten Änderung DATUM von OFFSET und/oder FAKTOR...
- Seite 21 Bedienung Siehe 5.3 Wischerprofil PROFILWECHSEL wechseln WISCHEN (Wischvorgang) AUSFAHREN (Wischerprofil fährt aus, bei Bypass-Versionen gesperrt: WISCHERTEST siehe 5.2 Mess-Spalt reinigen) MOTORSTROM (Motorstrom während es Wischvorgangs) Mittelwert Einzelmesswert Einzelmesswert SAK (FAKTOR = 1, OFFSET = 0) W.POS (Wischerposition) DEXT (Delta-Extinktion EM- SERVICE Info AUSGANGSMODUS EM (Extinktion Messkanal)
-
Seite 22: Kalibrierung
Bedienung 4.5 Kalibrierung Die Kalibrierung wurde mit aller Sorgfalt vor der Auslieferung durchgeführt und bleibt über einen langen Zeitraum unverändert erhalten. Empfehlenswert ist eine regelmäßige Überprüfung der Kalibrierung (siehe 4.5.1 Verifizieren) mit einem Prüfglas. Bei größeren Abweichungen muss zunächst eine Nullpunkt-Kalibrierung (siehe 4.5.2 Nullpunkt-Kalibrierung) durchgeführt werden,... -
Seite 23: Nullpunkt-Kalibrierung
Bedienung 16. Bestätigen Sie SENSOR EINGETAUCHT? 17. Bestätigen Sie FERTIG. Es erfolgt ein automatischer Wischvorgang und die Rückkehr in den Messbetrieb. 4.5.2 Nullpunkt-Kalibrierung 1. Öffnen Sie das HAUPTMENÜ. 2. Wählen Sie SENSOR SETUP aus und bestätigen Sie. 3. Wählen Sie den entsprechenden Sensor aus und bestätigen Sie. 4. -
Seite 24: Punkt-Kalibrierung
Bedienung 4.5.3 1 Punkt-Kalibrierung 1. Öffnen Sie das HAUPTMENÜ. 2. Wählen Sie SENSOR SETUP aus und bestätigen Sie. 3. Wählen Sie den entsprechenden Sensor aus und bestätigen Sie. 4. Wählen Sie KALIBRIEREN aus und bestätigen Sie. 5. Wählen Sie 1 PUNKT-KAL aus und bestätigen Sie. 6. -
Seite 25: Nullpunktanpassung
Bedienung 4.6.1 Nullpunktanpassung 1. Öffnen Sie das HAUPTMENÜ. 2. Wählen Sie SENSOR SETUP aus und bestätigen Sie. 3. Wählen Sie den entsprechenden Sensor aus und bestätigen Sie. 4. Wählen Sie KALIBRIEREN aus und bestätigen Sie. 5. Wählen Sie OFFSET aus und bestätigen Sie. 6. -
Seite 26: Umrechnung In Andere Summenparameter
Bedienung 4.7 Umrechnung in andere Summenparameter Der SAK 254 ist ein eigenständiger Summenparameter für gelöste organische Wasserinhaltsstoffe und bewertet - wie alle anderen Summenparameter auch - immer nur eine spezielle Fraktion der Wasserbelastung. Summenparameter lassen sich daher trotz großer Gemeinsamkeiten nur bedingt ineinander umrechnen. -
Seite 27: Kapitel 5 Wartung
Kapitel 5 Wartung V O R S I C H T Einklemmgefahr! Nur qualifiziertes Personal sollte die in diesem Kapitel der Bedienungsanleitung beschriebenen Arbeiten durchführen. Entscheidend für die Richtigkeit der Messergebnisse ist die Sauberkeit der beiden Messfenster im Mess-Spalt des Sensors! Wöchentlich sollten die Messfenster auf Verschmutzung und das Wischerprofil auf Verschleiß... -
Seite 28: Mess-Spalt Reinigen
Wartung 5.2 Mess-Spalt reinigen G E FA H R Potenzielle Gefahren bei Kontakt mit chemischen/biologischen Stoffen. Das Arbeiten mit chemischen Proben, Standards und Reagenzien ist mit Gefahren verbunden. Machen Sie sich vor der Arbeit mit den notwendigen Sicherheitsverfahren und dem richtigen Umgang mit den Chemikalien vertraut und lesen und befolgen Sie alle einschlägigen Sicherheitsdatenblätter. -
Seite 29: Wischerprofil Wechseln
Wartung 5.3 Wischerprofil wechseln V O R S I C H T Halten Sie die geltenden örtlichen Unfallverhütungsvorschriften ein und tragen Sie beim Wechsel des Wischergummis nötigenfalls Schutzhandschuhe. Hinweis für die Bypass-Version: Den Sensor vorher aus der Durchfluss-Zelle schieben, bis der Mess-Spalt sichtbar wird und der Wischer ohne Widerstand ausgefahren werden kann! 1. -
Seite 30: Dichtungswechsel (Bypassversion)
Wartung 5.4 Dichtungswechsel (Bypassversion) 5.4.1 UVAS plus sc LZX428... -
Seite 31: Kapitel 6 Störungen, Ursachen, Beseitigung
Kapitel 6 Störungen, Ursachen, Beseitigung 6.1 Fehlermeldungen Mögliche Fehler des Sensors werden vom Controller angezeigt. Tabelle 4: Fehlermeldungen Angezeigter Fehler Beseitigung KEINER FEUCHTE-Wert prüfen im Menü SENSOR-SETUP, FEUCHTE WARTUNG, SERVICE, SIGNALE. Sensor aus dem Becken nehmen und Service rufen R < M Service rufen DEXT <... - Seite 32 Störungen, Ursachen, Beseitigung...
-
Seite 33: Kapitel 7 Ersatzteile
Kapitel 7 Ersatzteile UVAS plus sc (1 mm) ........................LXV418.00.10001 UVAS plus sc (2 mm) ........................LXV418.00.20001 UVAS plus sc (5 mm) ........................LXV418.00.50001 UVAS plus sc (50 mm) ........................LXV418.00.90001 Betriebsanleitung...........................DOC023.72.03230 Zubehör Kabel-Verlängerungssatz (5 m) ........................LZX848 Kabel-Verlängerungssatz (10 m) ........................LZX849 Kabel-Verlängerungssatz (15 m) ........................ - Seite 34 Ersatzteile...
-
Seite 35: Kapitel 8 Gewährleistung, Haftung Und Beanstandungen
Kapitel 8 Gewährleistung, Haftung und Beanstandungen Die HACH LANGE GmbH gewährleistet, dass das gelieferte Produkt frei von Material- und Verarbeitungsfehlern ist und verpflichtet sich, etwaige fehlerhafte Teile kostenlos instandzusetzen oder auszutauschen. Die Verjährungsfrist für Mängelansprüche beträgt bei Geräten 24 Monate. Bei Abschluss eines Inspektionsvertrags innerhalb der ersten 6 Monate nach Kauf verlängert sich die Verjährungsfrist auf 60 Monate. - Seite 36 Gewährleistung, Haftung und Beanstandungen...
-
Seite 37: Kapitel 9 Kontakt
HACH Company Repair Service in the Repair Service in Canada: Repair Service in World Headquarters United States: Latin America, the Hach Sales & Service Caribbean, the Far East, P.O. Box 389 HACH Company Canada Ltd. Indian Subcontinent, Africa, Loveland, Colorado... - Seite 38 HACH LANGE D.O.O. ΗΑCH LANGE E.Π.Ε. HACH LANGE D.O.O. HACH LANGE MAROC SARLAU Fajfarjeva 15 Αυλίδος 27 Ivana Severa bb SI-1230 Domžale GR-115 27 Αθήνα HR-42 000 Varaždin Villa 14 – Rue 2 Casa Tel. +386 (0)59 051 000 Τηλ. +30 210 7777038 Tel.
-
Seite 39: Appendix A Modbus Register Information
Appendix A ModBUS Register Information Table A-6 Sensor ModBUS Registers Group Name Register # Data Type Length Description measurement 40001 Float diplayed measurement value unit 40003 Unsigned Integer unit : mg/l = 0 : g/l = 1 parameter 40004 Unsigned Integer parameter Measure interval 40005... - Seite 40 ModBUS Register Information Table A-6 Sensor ModBUS Registers cal_L2 40077 Float cal. point 2 cal_L3 40079 Float cal. point 3 cal_mes 40081 Float m - calibration cal_ref 40083 Float r - calibration cal_intensity_mes 40085 Float intensity m - calibration cal_intensity_ref 40087 Float intensity r - calibration...
