4.7.1 Ana pano

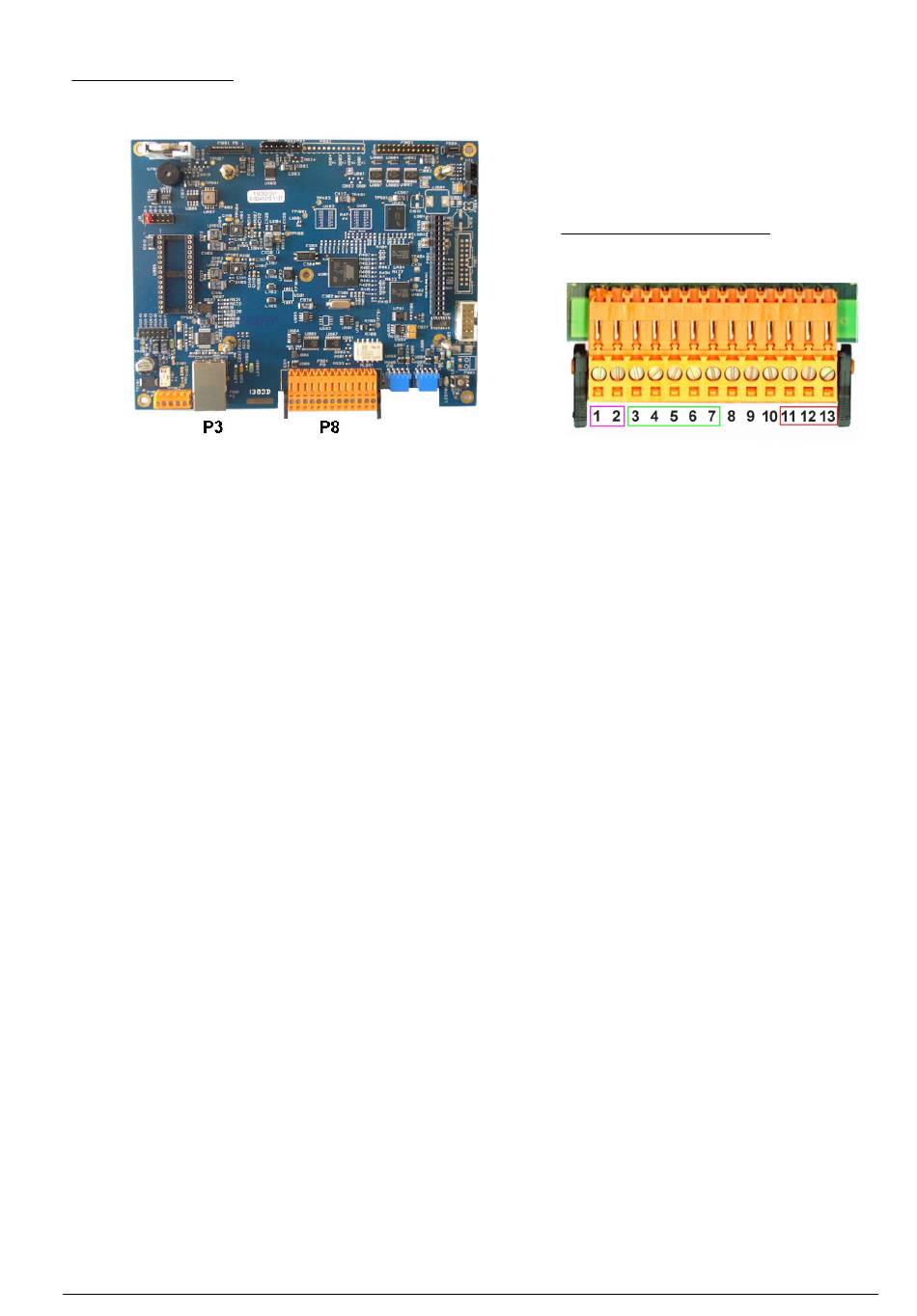

Şekil 4 Ana pano
P8 Konnektörü
Aşağıda listelenen numaralar,
1. RS-485 (A sinyali)
2. RS-485 (B sinyali)
3. PROFIBUS-DP (TOPRAK)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP ( - sinyali)
6. PROFIBUS-DP ( + sinyali)
7. PROFIBUS-DP (RTS sinyali)
P3 Konnektörü
Ethernet RJ 45. Ethernet kablo rakorunun içerisinden bir ethernet kablosu geçirmek (rakorun konumu
Şekil 1 sayfa 290'de gösterilmektedir) ve
cihazı yerel ağa bağlayın.
Şekil 5'de görülen 13 adet P8 bağlantısıyla (soldan sağa) ilgilidir.
8. Kullanılmaz
9. Kullanılmaz
10. Kullanılmaz
11. Sistem alarm rölesi (N.A.)
12. Sistem alarm rölesi (N.K.)
13. Sistem alarm rölesi (Ortak)
Şekil 4'de görülen P3 konnektörüne bağlamak suretiyle
Şekil 5 P8 Konnektörü
