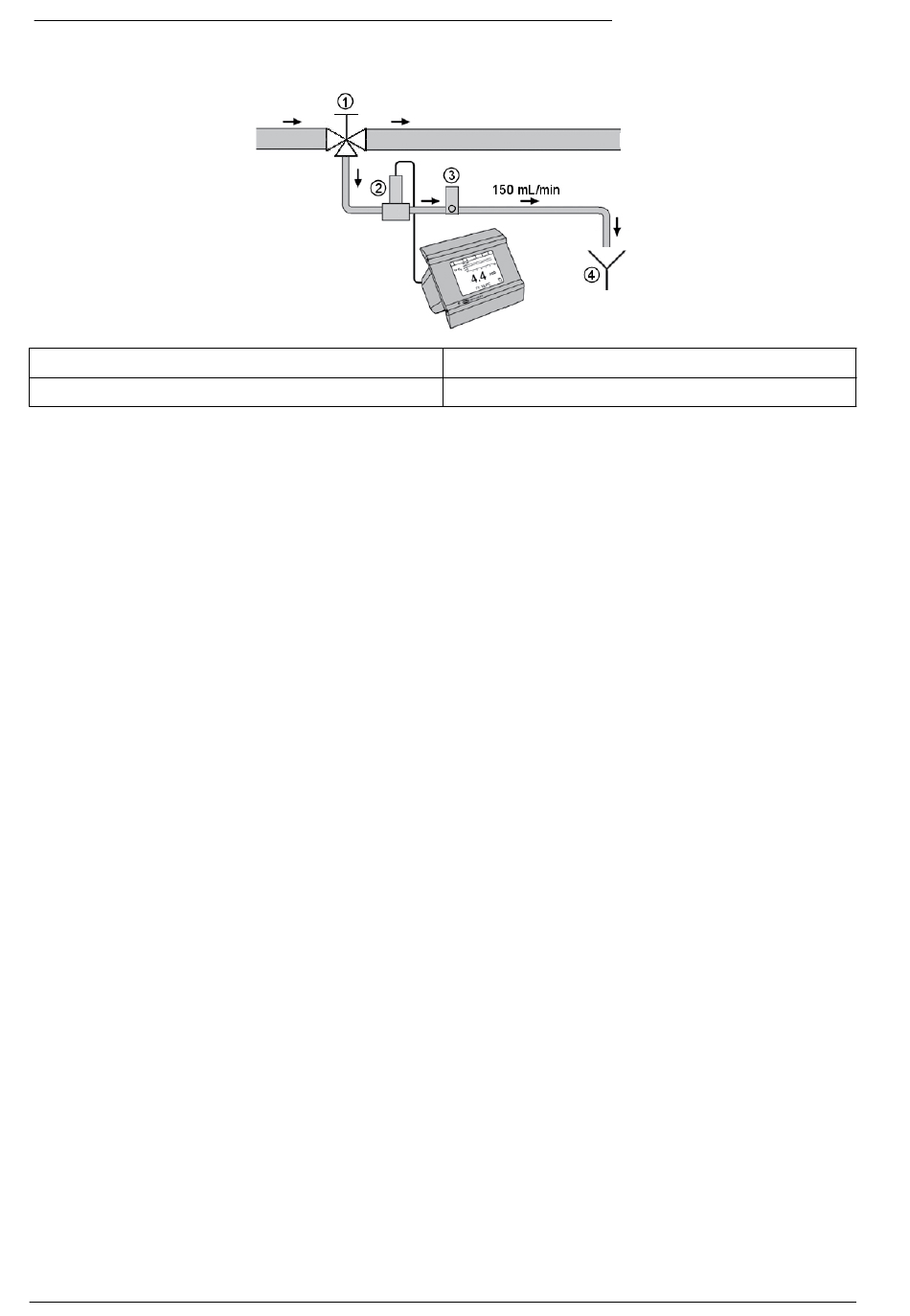

Abbildung 8 Schematische Darstellung einer typischen Messung
1 Ventil für die Umleitung der Probe für die Messung
2 Sensor mit Flusskammer
Kapitel 5 Benutzeroberfläche

5.1 Bedienelemente des instruments

Die Front des Instruments weist die folgenden:
• Ein Touchscreenm, der als Display, Touch Pad und Tastatur dient.
• Eine LED, die anzeigt, ob das Instrument eingeschaltet ist.
Ein- und Ausschalten des Instruments
Das Instrument weist keinen Schalter zum Einschalten auf. Zum Ausschalten des Instruments muss
die Stromversorgung unterbrochen werden.
Fenster Messung
Das (numerische) Hauptfenster Messung wird kontinuierlich angezeigt:
• Sensor gemessenen Werte
• Gemessene Sensortrends (für die letzten 10 Minuten bis zur letzten Stunde)
• Alarmgrenzwerte gemessene Sensordaten und sonstige Ereignisse
• Temperatur
5.2 Touch-Screen
Die Benutzerschnittstelle an der Front ist ein Display mit Touchscreen und gestattet eine einfache
Auswahl durch Menüs. Alle Routinen zur Messung, Konfigurierung, Kalibrierung und die
Standardwartung können durch Drücken der Tasten und die Menüleiste auf der Anzeige aufgerufen
werden.
Die Anzeige kann so konfiguriert werden, dass sie nur Sensormessung oder eine parameterisierte
Grafik anzeigt, die die letzten Messungen darstellt.
36 Deutsch
3 Flussmesser mit Ablassventil
4 Abfluss
