ud. Når du er færdig sættes stikforbindelserne tilbage på plads ved at trykke dem omhyggeligt ned
og trække op i håndtagene.
4.7.1 Motherboard

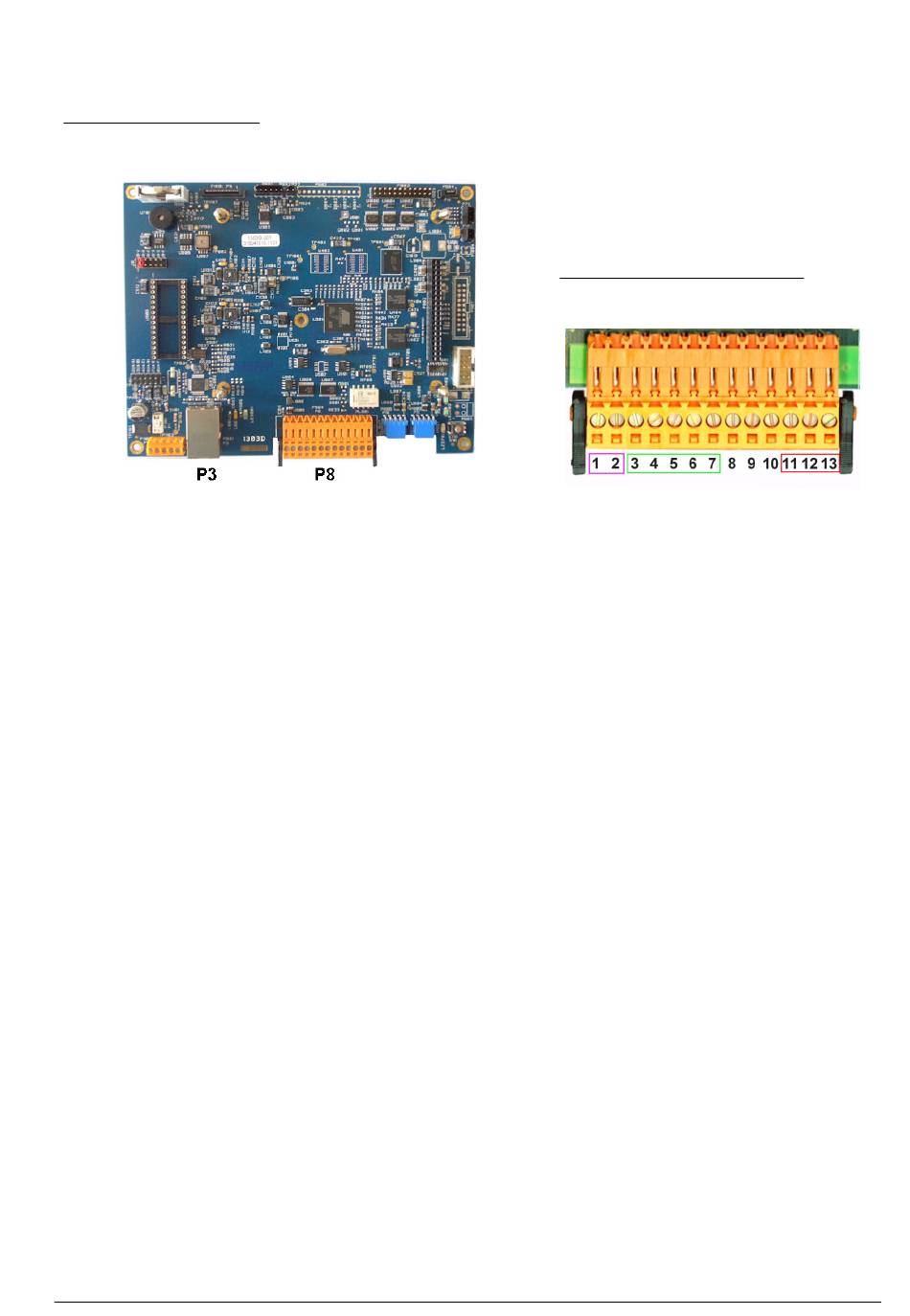

Figur 4 Motherboard
Stikforbindelse P8
Tallene der findes nedenfor henviser til de 13 ledige P8 tilslutninger (fra venstre mod højre) i
1. RS-485 (signal A)
2. RS-485 (signal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (signal -)
6. PROFIBUS-DP (signal +)
7. PROFIBUS-DP (signal RTS)
Stikforbindelse P3
Ethernet RJ 45. Forbind instrumentet til det lokale netværk ved at føre et ethernetkabel gennem
pakningen (pakningens placering fremgår af
P3 stikforbindelsen som vist på
Ikke anvendt
Ikke anvendt
Ikke anvendt
11. Alarmsystemrelæ (N.O.)
12. Alarmsystemrelæ (N.C.)
13. Alarmsystemrelæ (almindelig)
Figur 1 på side 172) og forbind det til
Figur 4.
Figur 5 Stikforbindelse P8
Figur 5.
