Bedienungsanleitung
Nachfüllbare pH-Sonde: Modell PHC30101 oder PHC30103
Sicherheitshinweise
Warnhinweise
Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen ab 12. August 2005 nicht in öffentlichen
europäischen Abfallsystemen entsorgt werden. Benutzer von Elektrogeräten müssen in Europa in Einklang mit
lokalen und nationalen europäischen Regelungen (EU-Richtlinie 2002/96/EG) Altgeräte kostenfrei dem Hersteller
zur Entsorgung zurückgeben.
Hinweis: Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie
einen wichtigen Beitrag zum Schutz unserer Umwelt.
Technische Daten
Technische Daten
Sondentyp
pH-Bereich
pH-Auflösung
Natriumfehler (Alkalifehler)
Steilheit
Genauigkeit der Temperaturmessung
Temperaturbereich bei Betrieb
Temperaturbereich bei Lagerung
Diaphragma
Referenztyp
Mindestprobentiefe:
Abmessungen
Kabelanschluss
Produktübersicht
Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise. Nichtbeachtung kann
Verletzungen oder Beschädigungen des Geräts zur Folge haben. Im Handbuch wird in
Form von Warnhinweisen auf die am Gerät angebrachten Symbole verwiesen.
Hinweis: Änderungen vorbehalten.
Details
Digitale Kombisonde mit nachfüllbarer Doppel-Referenzbrücke und
integriertem Temperatursensor
pH-Wert 0 bis 14
Benutzerwählbare Ansprechzeit und Auflösung – Schnell: 0,1, Schnell: 0,01,
Mittel: 0,01, Langsam: 0,01 oder Langsam: 0,001
-0,6 pH bei pH 12,6 in 1 M NaOH
-59 mV/pH (90 bis 110% bei 25 °C des theoretischen Nernst'schen Werts)
± 0,3 °C (± 0,54 °F)
0 bis 50 °C (32 bis 122 °F)
5 bis 40 °C (41 bis 104 °F)
Keramik
Ag/AgCl
15 mm (0.59")
Durchmesser: 12 mm (0.47")
Länge: 175 mm (6.89")
Kabellänge: 1 oder 3 m
M12 Digitaler Ausgang und steckerkompatibel mit HQd-Geräten

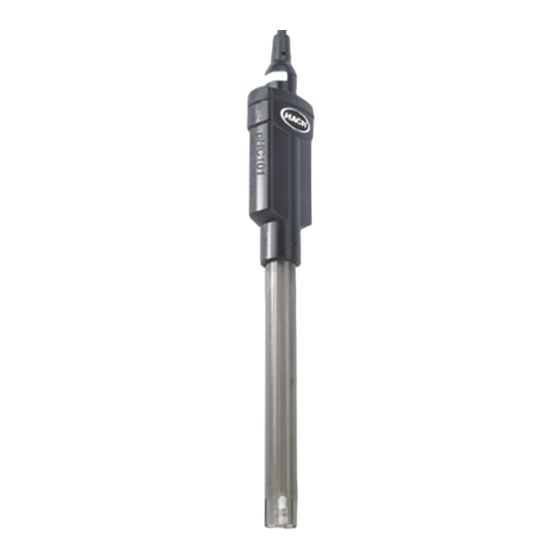

Die PHC301-Sonde ist eine nachfüllbare pH-Kombisonde mit integriertem
Temperatursensor
(Abbildung
Kabel von 1 oder 3 m erhältlich und ist für den Laborgebrauch vorgesehen. Die
nachfüllbare pH-Kombisonde misst den pH-Wert in Abwasser, Trinkwasser und
allgemeinen wasserhaltigen Anwendungsgebieten. Die Sonde ist nicht für organische
Lösungsmittel geeignet. Die Sonde wird mit einer 28-ml-Flasche mit Referenzelektrolyt
zum Nachfüllen geliefert (3-molare KCl-Lösung mit AgCl gesättigt).
1). Die PHC30101- oder PHC30103-Sonde ist mit einem
DOC022.72.80032
1
Werbung
Verwandte Anleitungen für Hach PHC30101
Inhaltszusammenfassung für Hach PHC30101
- Seite 1 Die PHC301-Sonde ist eine nachfüllbare pH-Kombisonde mit integriertem Temperatursensor (Abbildung 1). Die PHC30101- oder PHC30103-Sonde ist mit einem Kabel von 1 oder 3 m erhältlich und ist für den Laborgebrauch vorgesehen. Die nachfüllbare pH-Kombisonde misst den pH-Wert in Abwasser, Trinkwasser und allgemeinen wasserhaltigen Anwendungsgebieten.
- Seite 2 Abbildung 1 Übersicht über die Sonde 1 Sonden-Aufbewahrungsbehälter 4 Schutzfolie und Einfüllöffnung 2 Glaskugel, Referenzbrücke und Temperatursensor 5 1 oder 3 m Kabel 3 Kappe für Einfüllöffnung 6 Halter für Sonden-Aufbewahrungsbehälter Vorbereitung für den Gebrauch Bereiten Sie die Sonde vor der Kalibrierung oder Probenmessung für den Gebrauch vor. 1.
- Seite 3 Abbildung 2 Messverfahren 1 Behälter 3 Fülllösungsspiegel 2 Sondengehäuse 4 Standardlösungs- oder Probenspiegel Kalibrierung Vor der Kalibrierung: Die Sonde muss einen korrekten Lebensdauer-Zeitstempel haben. Stellen Sie vor dem Anschließen der Sonde Datum und Zeit im Messgerät ein. Wenn eine kalibrierte Sonde von einem HQd-Messgerät an ein anderes angeschlossen wird und dieses die gleichen Kalib- rierungsoptionen verwendet, ist keine Neukalibrierung erforderlich.
- Seite 4 1. Schließen Sie 2. Drücken Sie 3. Bereiten Sie 4. Spülen Sie die 5. Setzen Sie die die Sonde an das Calibrate (Kalib- die frischen Puffer Sonde mit entioni- Sonde in die pH- Messgerät an. rieren). Auf dem in getrennten Be- siertem Wasser.
- Seite 5 Vor der Messung: Regelmäßige Kalibrierung ist erforderlich, um die höchste Messgenauigkeit gewährleisten zu können (siehe Kalibrierung auf Seite 3). Bereiten Sie die Sonde für den Gebrauch vor (siehe Vorbereitung für den Gebrauch auf Seite 2). Hinweise zur Messung: • Die Daten werden automatisch im Datenprotokoll gespeichert, wenn Press to Read (Zum Messen drücken) oder Interval (Intervall) im Messmodus gewählt werden.
- Seite 6 Messen Sie den Prüfstandard Die Funktion „Prüfstandard messen“ dient zur Prüfung des Geräteverhaltens zwischen Probenmessungen. Die Prüfstandard-Funktion kann regelmäßig oder in benutzerdefinierten Intervallen zu Messungen einer nachverfolgbaren Standardlösung eingesetzt werden. Legen Sie die Kriterien für die Prüfstandards im Menü für die PHC301-Einstellungen fest.
- Seite 7 Tabelle 1 Parameter-spezifische Einstellungen Einstellung Optionen Messoptionen • Auflösung • Obere und untere Bereichsgrenzwerte Kalibrierungsoptionen • Puffersatz • Puffersatzwerte (Wenn ein benutzerspezifischer Puffersatz gewählt wurde) • Erinnerung • Minimum-Kal.-Punkte • Steilheitsgrenzwert Prüfstandardoptionen • Standard (temperaturkompensierter Puffer oder benutzerspezifisch bei 25 °C) •...
- Seite 8 5. Wählen Sie „Measurement Options“ (Messoptionen) und aktualisieren Sie die Einstellungen: Optionen Beschreibung Auflösung Bestimmt die Auflösung: • 0,1 pH— Schnell • 0,1 pH – Schnell (Aktueller Standard) • 0,01 pH – Mittel • 0,01 pH – Langsam, oder • 0,001 pH—...
- Seite 9 Optionen Beschreibung Puffersatzwerte Wenn für „Buffer Set“ (Puffersatz) „Customer Buffer Set“ (Benutzerdefinierter Puffersatz) bestimmt ist, wird der benutzerdefinierte Puffersatz bestimmt (siehe siehe Tabelle Minimum-Kal.-Punkte Bestimmt die Mindestanzahl an benötigten Kalibrierpunkten bevor eine Kalibrierung fertiggestellt werden kann – 1 (Aktueller Standard), 2 oder 3.
- Seite 10 Ändern der Prüfstandardoptionen 1. Stellen Sie sicher, dass die Sonde an das Messgerät angeschlossen ist. 2. Drücken Sie und wählen Sie PHC301-Einstellungen) aus. 3. Wählen Sie „Modify Current Settings“ (Aktuelle Einstellungen ändern). 4. Wählen Sie „Check Standards Options“ (Prüfstandardoptionen) und aktualisieren Sie die Einstellungen: Optionen Beschreibung...
- Seite 11 1. Spülen Sie die Sonde mit entionisiertem Wasser und tupfen Sie sie mit einem fusselfreien Tuch trocken. 2. Weichen Sie die Glaskugel für 12 bis 16 Stunden in Hach Elektrodenreinigungslösung ein. 3. Spülen Sie die Sonde für 1 Minute mit entionisiertem Wasser oder weichen Sie sie darin ein.
- Seite 12 Trennen Sie die Sonde nicht vom Gerät. Beschädigte Sonde Prüfen Sie die Funktion mit einer anderen Sonde oder einem anderen Messgerät, um den Fehler einzugrenzen. Wenden Sie sich an den technischen Support von Hach Lange. pH-Messwert Aufbewahrungsbehälter nicht entfernt. Entfernen Sie den Aufbewahrungsbehälter. und/oder mV-...
- Seite 13 Meldung oder Mögliche Ursache Tätigkeit Symptom Lange Ansprechzeit Klebeband nicht von der Füllöffnung entfernt Entfernen Sie das Klebeband von der Füllöffnung. Kontaminierte Glaselektrode Reinigen Sie die Sonde (siehe Reinigen der Sonde auf Seite 10). Kontaminierte Fülllösung Tauschen Sie die Fülllösung durch frische Lösung aus.
- Seite 14 Meldung oder Mögliche Ursache Tätigkeit Symptom Drift/ungenaue Verunreinigte Glaskugel Reinigen Sie die Sonde (siehe Reinigen der Sonde Messwerte auf Seite 10). -Absorption (für Proben mit geringer Verwenden Sie die LIS-Kammer für LIS/hochreine Ionenstärke oder hochreine Proben) Proben, um eine Kontamination der Probe zu verhindern.
- Seite 16 Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info@hach-lange.de Fax +41 22 594 6499 www.hach.com www.hach-lange.de © Hach Company/Hach Lange GmbH, 2010, 2013. Alle Rechte vorbehalten. Gedruckt in U.S.A. 05/2013, Ausgabe 2...
