Dégât potentiel sur l'appareil Les composants électroniques internes de l'appareil peuvent être endommagés par
l'électricité statique, qui risque d'altérer ses performances et son fonctionnement.

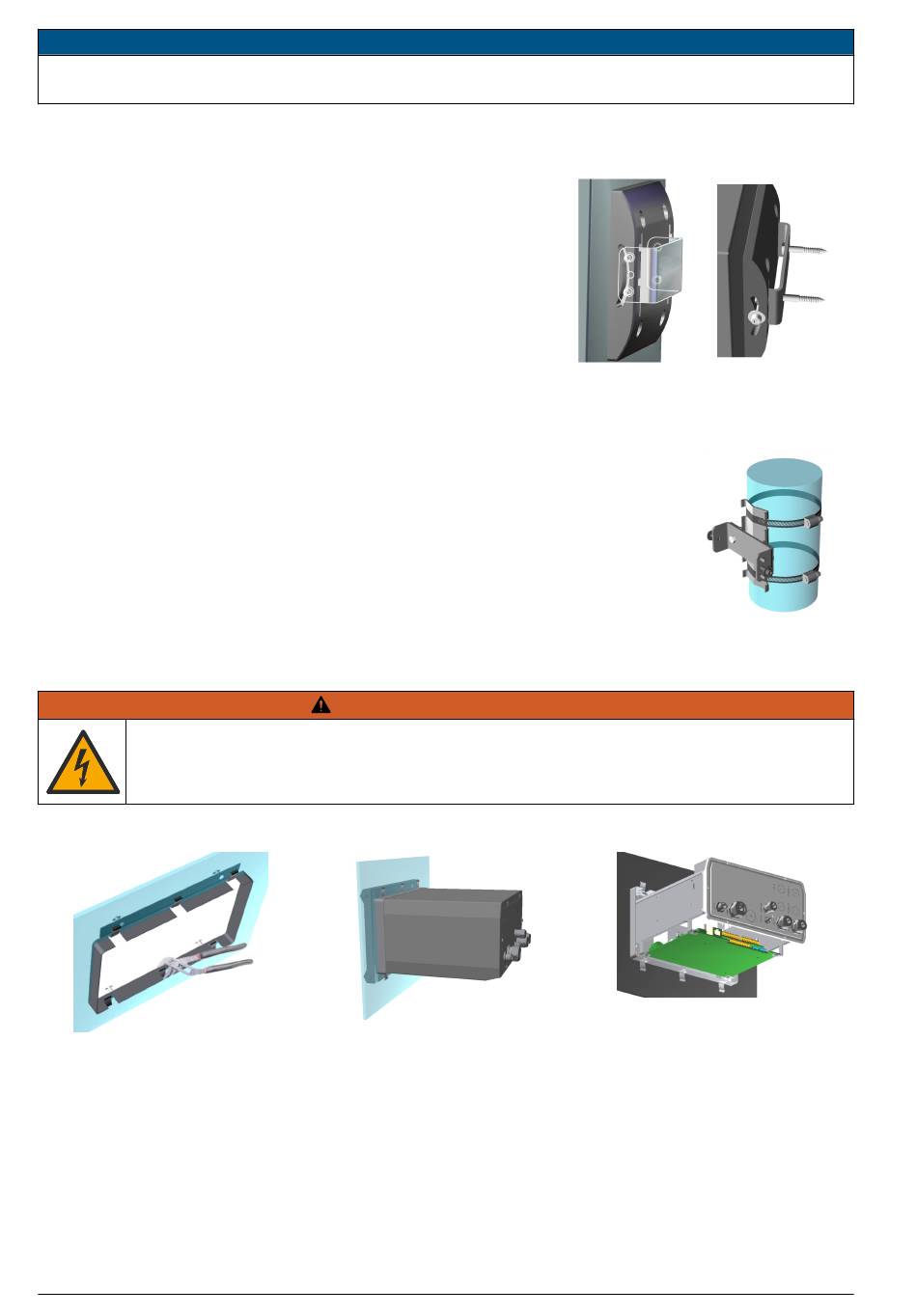

4.1 Montage mural

1. Fixez le support en U (fourni) au mur avec deux vis (non fournies).
2. Inclinez l'instrument légèrement en arrière pour aligner les ergots
du support et les fentes d'insertion, et faites glisser l'instrument
dans le support comme indiqué.
3. Insérez les 2 vis de blocage avec rondelles à travers les fentes
latérales.
4. Réglez l'angle de l'instrument pour une meilleure vision de l'écran,
et bloquez les deux vis latérales.
4.2 Montage sur tuyau
1. Assemblez le support de montage sur tuyau au support en U, à l'aide des deux vis
fournies.
2. Fixez cet ensemble au tuyau à l'aide de deux colliers (non fournis).
3. Faites glisser l'instrument sur le support.
4. Insérez les 2 vis de blocage avec rondelles à travers les fentes latérales.
5. Réglez l'angle de l'instrument pour une meilleure vision de l'écran, et bloquez les deux
vis latérales.
4.3 Montage sur panneau
Risque d'électrocution. Si le câble et le connecteur de l'alimentation électrique ne sont pas
accessibles après l'installation, il est obligatoire qu'un système de déconnexion local pour
l'alimentation électrique soit mis en place.
1-3
