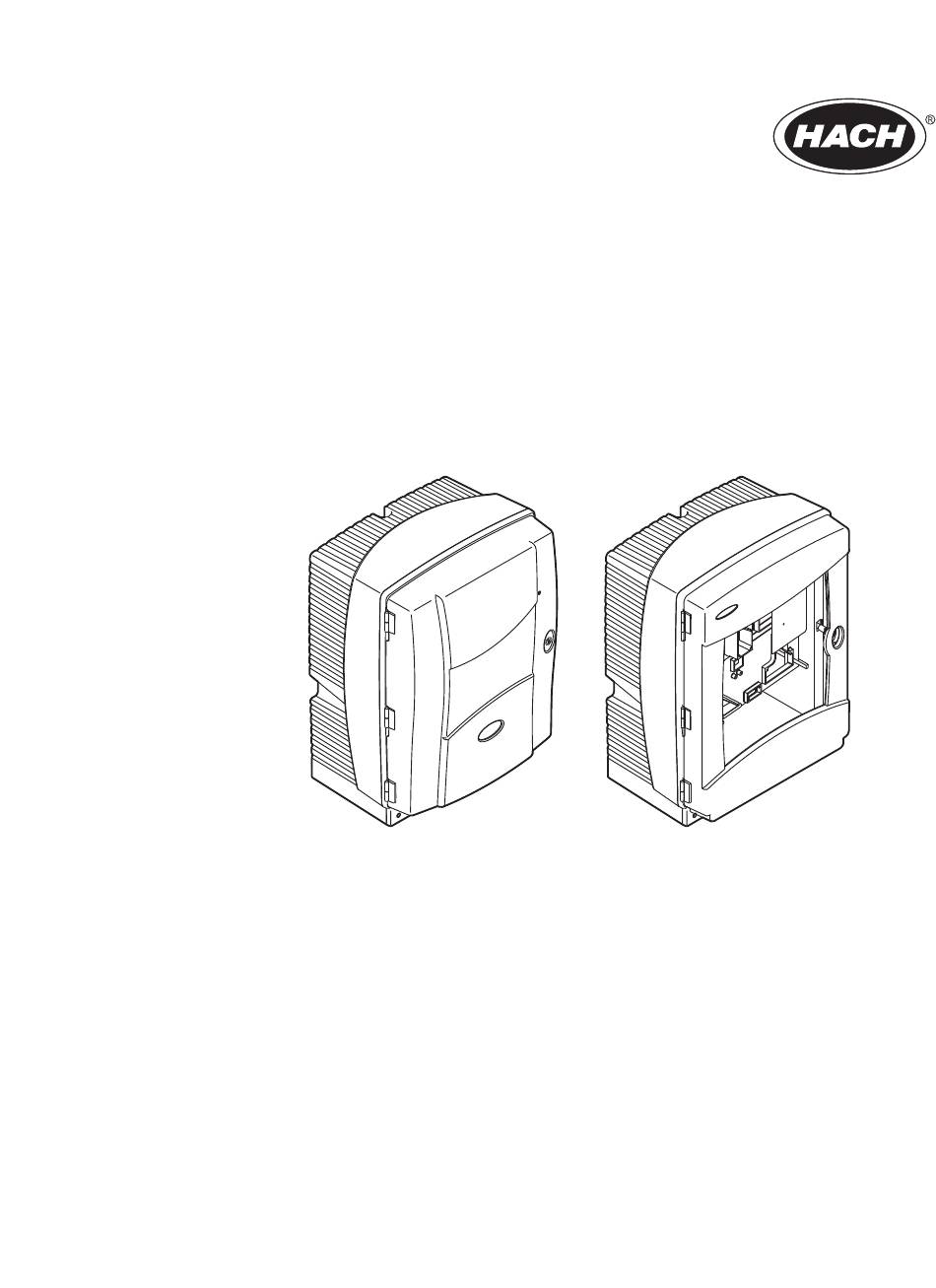

- Seite 1 DOC273.98.90595 AMTAX sc, AMTAX indoor sc Addendum—Operation with the SC1500 Controller 05/2017, Edition 1...
-
Seite 33: Menü Sensor-Diagnose
Zur Vermeidung unkorrekter Messungen betreiben Sie das Gerät nur mit geschlossener Tür. 5.1 Menü Sensor-Diagnose WÄHLEN Sie AMTAX sc (wenn mehr als ein Sensor oder Analysator angeschlossen sind) AMTAX sc FEHLERLISTE Zeigt alle aktuell im Sensor anstehenden Fehler an... - Seite 34 Funktion 5.2 Menü Sensor-Setup (continued) Einstellungen (fortgesetzt) Aufeinanderfolgende Anzahl der aufeinanderfolgenden Messungen ( = Messungen auf Kanal 1 + Messungen Kanal 1 AUSGABE WERT 1 Kanal 1). Erhältlich mit der 2-Kanal Version. Anzahl der Ausgabewerte nach Umschalten von Kanal 1 auf Kanal 2. Erhältlich mit der Verwurfswerte Kanal 1 2-Kanal Version.
- Seite 35 Funktion 5.2 Menü Sensor-Setup (continued) Die Warnung wird ausgelöst: wenn eine Filtersonde eingebaut ist und der Status der 40 %, 30 %, 15 % Filtermodule unterhalb des eingegebenen Levels fällt. Modulzustand: Fehler Ein Fehler wird erzeugt: wenn eine Filtersonde eingebaut ist und der Status der Filtermodule 14 %,10 %,8 %, AUS unterhalb des eingegebenen Levels fällt.
- Seite 36 Funktion 5.2 Menü Sensor-Setup (continued) mV Null Elektrodensignal am Nullpunkt mV Standard 1 Elektrodensignal bei Standard 1 mV Standard 2 Elektrodensignal bei Standard 2 mV Steilheit Elektroden-Signaländerung pro Zehnerstelle Letzte Kalibrierrung Zeitpunkt der letzten Kalibrierung mV Aktiv Aktuelles Elektrodenpotential Prozess Anzeige der aktuellen Gerätefunktion (Messung, Kalibrierung etc.) Restzeit Verbleibende Zeit für den aktuellen Prozess, wird auf Null heruntergezählt...
- Seite 37 Funktion 5.2 Menü Sensor-Setup (continued) Zustand der Nur bei angemeldeter Filtersonde: zeigt Status der Filtriermodule an (0–100 %) Filtermodule Minimaler Druck Nur bei angemeldeter Filtersonde: zeigt den durchschnittlichen Mindestdruck an den Filtersonde Filtermodulen an Nur bei angemeldeter Filtersonde: zeigt den aktuellen Mindestdruck an den Filtermodulen Druck Filtersonde Heizung Filtersonde Nur bei angemeldeter Filtersonde: Anzeige des Schaltstatus der Probenschlauchheizung...
-
Seite 38: System-Einrichtungsmenü
Funktion 5.2 Menü Sensor-Setup (continued) Nur bei angemeldeter Filtersonde: zeigt die verbleibenden Tage bis zum nächsten Pumpmembran Austauschs der Pumpenmembrane an (Filtersonde sc Probenpumpe), Zurücksetzung des Zählwerks. Nur bei angemeldeter Filtersonde: verbleibende Tage bis zum Austausch des Kompressor Luftkompressors. Zurücksetzung des Zählwerks. Reinigung Löst eine automatische Reinigung aus und beginnt mit der Messung. - Seite 39 Funktion 5.4 Reinigungsprozess Note: Stellen Sie sicher, dass Reinigungslösung vorhanden ist, damit das Gerät richtig arbeiten kann. 1. Zur Konfiguration eines automatischen Reinigungsintervalls wählen Sie Einstellungen>Reinigung>Intervall. ODER 1. Zum Starten eines manuellen Reinigungsablaufs wählen Sie Wartung>Reinigung. Note: Drücken Sie START zur Bestätigung und lösen damit den Reinigungsprozess aus. Ein Reinigungsdurchlauf kann bis zu 10 Minuten dauern, danach kehrt das Gerät automatisch in den Messmodus zurück.
- Seite 40 Funktion Deutsch...
-
Seite 41: Kapitel 6 Wartung
Kapitel 6 Wartung VORSICHT Die in diesem Abschnitt des Handbuchs beschriebenen Arbeiten dürfen nur von entsprechend qualifizierten Personen durchgeführt werden. GEFAHR Potenzielle Gefahren bei Kontakt mit chemischen/biologischen Stoffen. Das Arbeiten mit chemischen Proben, Standards und Reagenzien ist mit Gefahren verbunden. Machen Sie sich vor der Arbeit mit den notwendigen Sicherheitsverfahren und dem richtigen Umgang mit den Chemikalien vertraut und lesen und befolgen Sie alle einschlägigen Sicherheitsdatenblätter. -
Seite 42: Austausch Der Luftfilter
Informationen siehe section 6.3 on page Vor jeglicher Filterwartung müssen die Lüfter ausgeschaltet werden. Ausschalten der Lüfter: 1. Wählen Sie im MENÜ SENSOR SETUP>AMTAX SC und drücken EINGABE. 2. Wählen Sie WARTUNG>TEST/WARTUNG>LUFTFILTERMATTENund drücken EINGABE. 3. Wählen Sie START und drücken EINGABE. - Seite 43 Bedienerhandbuch für weitere Informationen zum Sicherungstausch. 6.2 Reagenzwechsel Die Chemikalien müssen in regelmäßigen Intervallen gewechselt oder erneuert werden. Siehe Table 11 für Informationen zur Lebensdauer der Chemikalien. Table 11Chemikalien für das AMTAX sc Messbereich 1 Messbereich 2 Messbereich 3 Messbereich 4 Chemikalie (section 8.1...
-
Seite 44: Routinemäßiger Wartungsplan
Prüfen Sie den Rührmotor und ersetzen diesen, falls nötig. Empfohlener Wartungsintervall, insbesondere für Reagenzien. Die tatsächlichen Intervalle für den Austausch des Reagenz und Elektrolyts (AMTAX sc) sind von der Konfiguration abhängig. Die Wartungszyklen gelten für Standardanwendungen. Abweichende Abwendungen können abweichende Wartungsintervalle erfordern. -
Seite 45: Austausch Von Membrankappe, Elektrolyt Und Elektrode
Wartung Table 13Reparatur-Wartungsteile (continued) Zeitpunkt des Austauschs Garantie Beschreibung Pumpenkopf Kolbenpumpe 10 mL 1 Jahr 1 Jahr (Vorgeschmierter Zylinder und Kolben) Umschaltbarer Kompressor 115/230V 2 Jahre empfohlen 2 Jahre Magnet-Rührstab 1 Jahr 1 Jahr Prüfen Sie nach 1 Jahr regelmäßig. Die Elektrode ist in Ordnung, wenn der Wert mit der neuen Elektrode... - Seite 46 Wartung Ziehen Sie den Ziehen Sie die Elektrode Sichern Sie die Spülen Sie das Elektrodenstecker. vorsichtig gerade aus Elektrode in der Elektrolyt aus dem Schieben Sie vorsichtig dem Elektrodenkörper Halteklammer an der Elektrodenkörper. den Elektrodenschlüssel heraus. Analysatorplatte. Important note: unter die Berühren Sie die Berühren Sie nicht die Füllen Sie niemals neues...
-
Seite 47: Überprüfung (Analytische Qualitätsprüfung)
Wartung Verschließen Sie die 10 Schieben Sie die Dichtungskappe. Elektrode zurück in die Zelle gegen den Widerstand des O-Rings der Messkammer, bis sie in Position einrastet und schließen das Elektrodenkabel wieder Schließen Sie die Gehäusetür. Wechsel der Membrankappe und des Elektrolyts: Note: Nach einem Wechsel der Membrankappe und des Elektrolyts kann es bis zu 6 Stunden dauern, bevor eine optimale Leistung erreicht wird. - Seite 48 Standardlösung für Überprüfung Befolgen Sie die internen Menüanweisungen für die Überprüfung. 1. Wählen Sie im MENÜ SENSOR SETUP>AMTAX SC und drücken EINGABE. 2. Wählen Sie WARTUNG>TEST/WARTUNG>VALIDATION> VERWÜRFE. 3. Geben Sie die Anzahl der Messungen ein, die vor der Messung einer Überprüfung ausgegeben werden sollen.
-
Seite 49: Ausschalten Des Analysators
Important note: Wenn die Stromzufuhr zum Controller unterbrochen ist, können Frostschäden auftreten. Stellen Sie sicher, dass das Gerät und die Schläuche sicher vor Frost sind. 1. Unterbrechen Sie die Messung und schalten das Gerät in den Servicestatus (WARTUNG>TEST/WARTUNG>WARTUNGSMODUS). 2. Trennen Sie das AMTAX sc vom Controller. Deutsch... -
Seite 50: Abschaltung Des Analysators Für Einen Längeren Zeitraum
11. Spülen Sie den Elektrodenkörper und die Elektrode mit destilliertem Wasser. 12. Setzen Sie die Elektrode in das gespülte Gehäuse und setzen dann den Elektrodenkörper in die Elektrodenzelle des AMTAX sc. 13. Schließen Sie das Elektrodenkabel wieder an die Analysenplatte des Analysators an. -
Seite 51: Änderung Von Einzelkanal Auf Zweikanal
Probennahme umgebaut werden. Für weitere Informationen kontaktieren Sie den Hersteller. Siehe Table 14 für Konfigurationsoptionen. Table 14 Umrüstungen Umbauset 1-Kanal Betrieb 2-Kanal Betrieb AMTAX sc, PHOSPHAX sc LZY170 Filtersonde sc Kontinuierliche Probennahme AMTAX sc, PHOSPHAX sc LZY241 Kontinuierliche Probennahme Filtersonde sc... - Seite 52 Wartung Deutsch...
-
Seite 53: Kapitel 7 Fehlersuche- Und Behebung
Kapitel 7 Fehlersuche- und behebung 7.1 Fehlersuche und -behebung für den Controller Wenn Eingaben nur mit Verzögerung umgesetzt werden oder kurzzeitig nicht angenommen werden, kann die Verzögerung auf eine Auslastung des Datennetzwerks zurückzuführen sein. Siehe hierzu das Kapitel 'Fehlersuche und -Behebung' im sc1500 Bedienerhandbuch Treten bei normaler Anwendung Probleme au, die offensichtlich durch den Controller verursacht werden, starten Sie das System... -
Seite 54: Fehlermeldungen
Fehlersuche- und behebung 7.2.1 LED-Status Table 15 LED-Status und Definition LED-Status Definition grün LED Keine Fehlerwarnungen rot LED Fehler orange LED Warnung LED blinkt Keine Verbindung zum Controller 7.2.2 Fehlermeldungen Angezeigter Fehler Gerätereaktion Ursache Lösung Fehler zurücksetzen Prüfen Sie, ob das Gerät eingefroren ist (Reinigungslösung / Probe / Reagenz /... - Seite 55 Fehlersuche- und behebung 7.2.2 Fehlermeldungen (continued) Angezeigter Fehler Gerätereaktion Ursache Lösung Fehler zurücksetzen Setzen Sie die sc Filtersonde sofort außer Betrieb und kontaktieren den Servicestatus, Service. Nehmen Sie Es ist Flüssigkeit in Manuelle die Filtersonde sc die Filtersonde sc aus Feuchte in der Filtersonde der Ummantelung der Zurücksetzung des...
- Seite 56 Fehlersuche- und behebung 7.2.2 Fehlermeldungen (continued) Angezeigter Fehler Gerätereaktion Ursache Lösung Fehler zurücksetzen Wenn das Problem weiterhin besteht, wechseln Sie die Membrane und das Elektrolyt, prüfen die Der Fehler tritt auf, Standards, den wenn die Messbereich und die Manuelle Elektrodensteilheit Chemikalien, prüfen Steilheit Elektrode Servicestatus...
- Seite 57 Fehlersuche- und behebung 7.2.3 Warnungen angezeigte Warnung Gerätereaktion Ursache Lösung Warnung zurücksetzen Warten Sie mit dem Stornieren soweit möglich bis zum Ende Wenn hier die Gefahr der Aufwärmphase Gerät wärmt die besteht, dass ein (ausgenommen, es ist Probenschläuche nach Aufwärmen... Probenschlauch sicher, dass kein Frost automatisch...
- Seite 58 Fehlersuche- und behebung 7.2.3 Warnungen (continued) angezeigte Warnung Gerätereaktion Ursache Lösung Warnung zurücksetzen Das Gerät befindet Automatisch, wenn der sich im Servicestatus Wartungsmodus Servicestatus – Servicestatus nicht oder wechselt gerade mehr besteht in diesen Status Prüfen Sie die Füllhöhe des Reagenz und füllen bei Bedarf auf, dann setzen Sie die Füllhöhe des...
-
Seite 59: Fehlersuche Und -Behebung Für Die Elektrode
FEHLER gesetzt ist. Sie das Überlauf- und Luftventil 7.3 Fehlersuche und -behebung für die Elektrode Die Elektrodendaten sind unter dem AMTAX sc KALIB. DATEN Menü oder im Ereignisprotokoll gespeichert. Typische Elektrodenwerte (Zeichen beachten): Table 16 enthält typische Elektrodendaten für eine neu eingebaute Elektrode mit frischem Elektrolyt und Membranenkappe. - Seite 60 Fehlersuche- und behebung Die Fehlerbeschreibungen für die Elektrode in Table 17 Table 18 beziehen sich auf Fehler/Warnung "Elektrodensteilheit" oder "falsche Elek. Daten". Table 17Fehlermeldungen Fehlerbeschreibung Diagnose Lösung - Reagenz leer - Neues Reagenz Die Kalibrierwerte für die Standards liegen beide unter dem mV - Reagenzpumpe defekt - Reagenzpumpe ersetzen Nullpunktwert.
