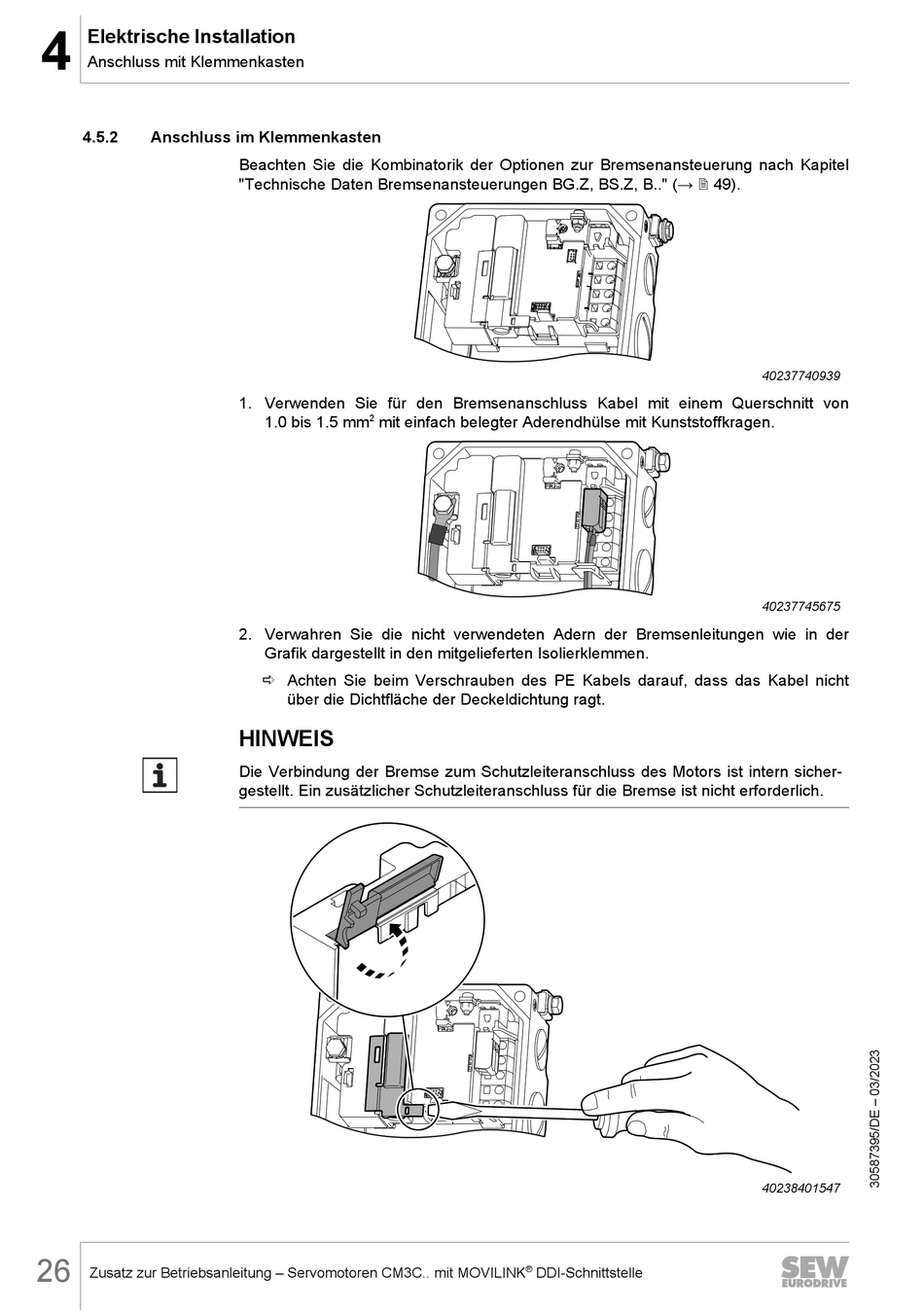

Anschluss mit Klemmenkasten
4.5.2

Anschluss im Klemmenkasten

26
Zusatz zur Betriebsanleitung – Servomotoren CM3C.. mit MOVILINK
Beachten Sie die Kombinatorik der Optionen zur Bremsenansteuerung nach Kapitel
"Technische Daten Bremsenansteuerungen BG.Z, BS.Z, B.." (→ 2 49).
1. Verwenden Sie für den Bremsenanschluss Kabel mit einem Querschnitt von
2
1.0 bis 1.5 mm mit einfach belegter Aderendhülse mit Kunststoffkragen.
2. Verwahren Sie die nicht verwendeten Adern der Bremsenleitungen wie in der
Grafik dargestellt in den mitgelieferten Isolierklemmen.
ð Achten Sie beim Verschrauben des PE Kabels darauf, dass das Kabel nicht
über die Dichtfläche der Deckeldichtung ragt.
HINWEIS
Die Verbindung der Bremse zum Schutzleiteranschluss des Motors ist intern sicher-
gestellt. Ein zusätzlicher Schutzleiteranschluss für die Bremse ist nicht erforderlich.
®
DDI-Schnittstelle
40237740939
40237745675
40238401547
