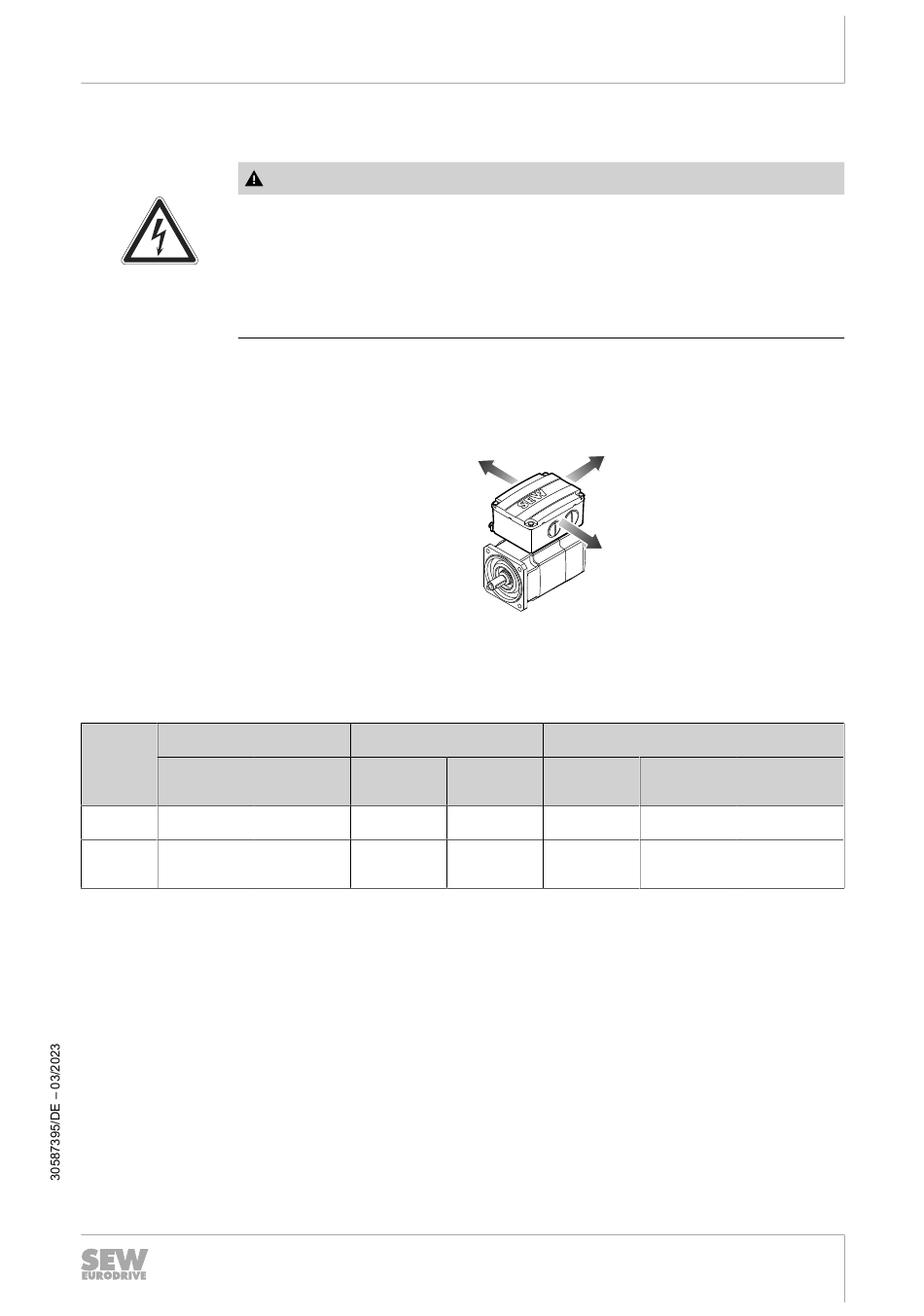

4.5.1 Anschlussvariante Klemmenkasten KD
Stromschlaggefahr und Beschädigung des Motors durch Drehen des Klemmenkas-
tens.
Stromschlag und Zerstörung der Motorplatine.
•
Optional können die Leistungs- und Signalkabel über einen Klemmenkasten ange-
schlossen werden.
•
Die Lage der Kabeleinführung wird mit x, 2, 3 angegeben.
Bei der Motorgröße CM3C63.. ist bei fester Anbaulage "x" die Kabeleinführung von 3
Seiten möglich.
Anschlussquerschnitte
Motor
Leistung
Anschluss
CM3C63 Federklemmen
CM3C71,
CM3C80, Bolzen M6
CM3C100
WARNUNG
Die Klemmenkastenlage wird bei Bestellung des Motors festgelegt. Der Klem-
menkasten darf nachträglich nicht mehr gedreht werden. Halten Sie bei Bedarf
Rücksprache mit SEW‑EURODRIVE.
Option /KD: Anschluss des Hybridkabels mit Aderendhülsen im Klemmenkasten.
Bremse
Maximaler An-
schlussquer- Anschluss
schnitt
2
4 mm Federklemmen
2
10 mm Federklemmen
Zusatz zur Betriebsanleitung – Servomotoren CM3C.. mit MOVILINK
Anschluss mit Klemmenkasten
2 3
X
Geber/Resolver/
thermischer Motorschutz
Maximaler An-
schlussquer- Anschluss
schnitt
2
1.5 mm Federklemmen
2
2.5 mm Federklemmen
Elektrische Installation
9007228568088587
Kabeleinführung
Maximaler An-
schlussquer- Durchmesser
schnitt
M25 × 1.5 (3×)
2
1.5 mm
M20 × 1.5 (3×)
M32 × 1.5 (2×)
2
2.5 mm
M16 × 1.5 (1×)
®
DDI-Schnittstelle
4
