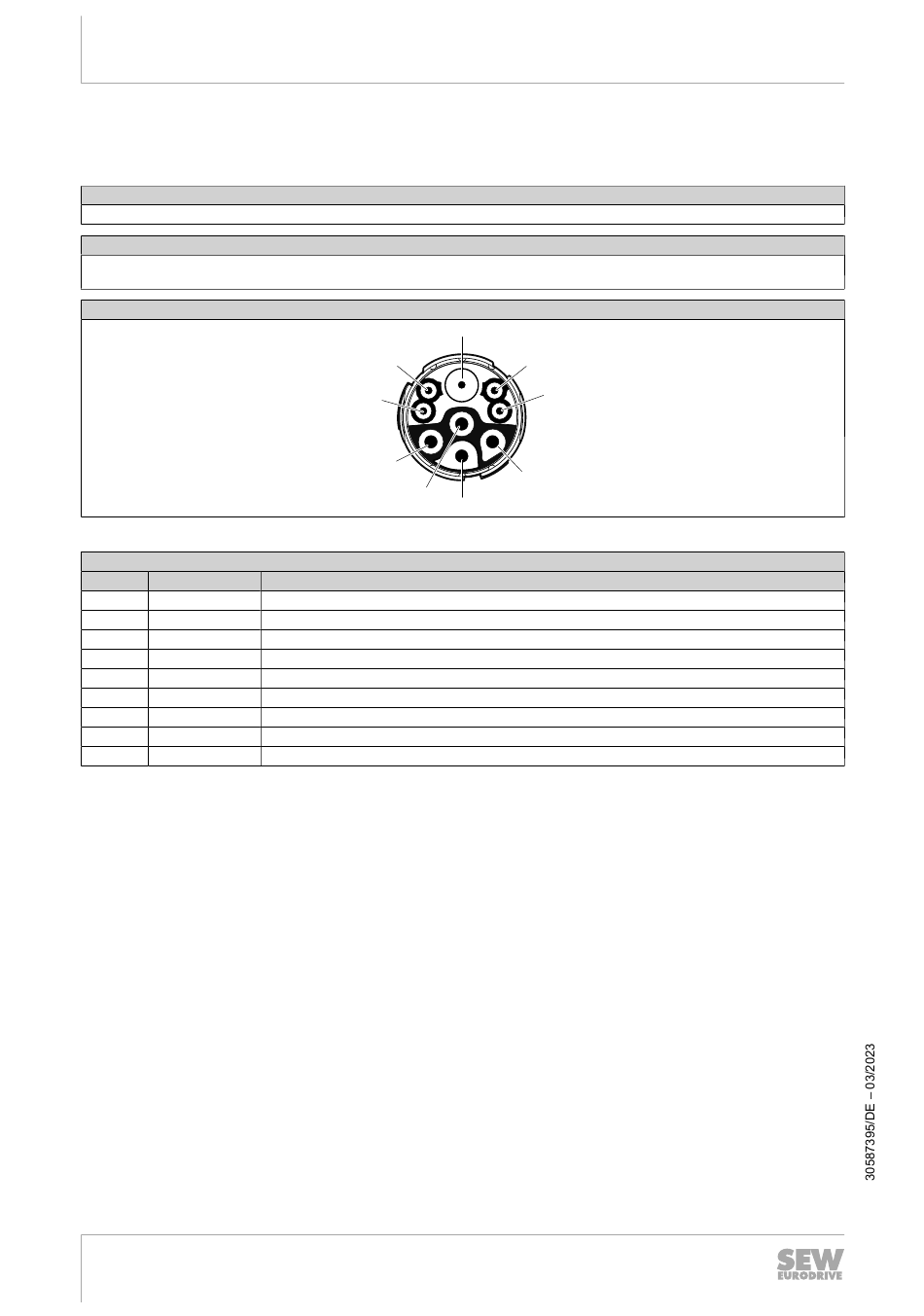

SEW-Eurodrive MOVILINK CM3C Serie Zusatz Zur Betriebsanleitung Seite 18

Elektrische Installation
4
Anschluss Einkabeltechnik
4.4.3 Anschluss Hybridsteckverbinder KD1 (M23)
Funktion
Motoranschluss für Motoren mit Schnittstelle MOVILINK
Anschlussart
M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring:
ohne, berührsicher
Anschlussbild
Belegung für Motor
Kontakt Signal
U U
V V
W W
A reserviert
B N (L2)
C reserviert
D L1
PE PE
®
DDI MOVILINK
18
Zusatz zur Betriebsanleitung – Servomotoren CM3C.. mit MOVILINK
Das Anschlussbild des Steckverbinders zeigt die Kontaktseite der Anschlüsse.
D
C
V
DDI
®
DDI
DDI
A
B
U
W
PE
mit Bremse BZ.. mit Bremsenansteuerung BG1Z
Motor Phase U
Motor Phase V
Motor Phase W
nicht anschließen
Netzversorgung BG1Z N (L2)
nicht anschließen
Netzversorgung BG1Z L1 (Phase)
Schutzleiter
®
MOVILINK
®
DDI-Schnittstelle
DDI
