2.9.4.6 Elektrischer Anschluss
Der elektrische Anschluss muss beim zuständi-
gen EVU angemeldet werden.
Anschlussarbeiten sind nur von einem zugelas-
senen Fachmann entsprechend dieser Anwei-
sung durchzuführen!
Gerät vor Arbeiten am Schaltkasten
spannungsfrei schalten.
Beachten Sie die VDE 0100 und die Vorschriften
des örtlichen Energieversorgers (EVU).
Die TTF..eco muss über eine zusätzliche Ein-
richtung mit einer Trennstrecke von mindes-
tens 3 mm allpolig vom Netz getrennt werden
können. Hierzu können Schütze, LS-Schalter,
Sicherungen usw. eingesetzt werden, die instal-
lationsseitig angebracht werden müssen.
Die Anschlussklemmen befinden sich am
Schaltkasten (Abb. 15, Seite 24) der TTF..eco
hinter der unteren Fronthaube.
Alle Anschlussleitungen sowie Fühlerleitungen
müssen durch die vorgesehenen Durchfüh-
rungen in der Rückwand geführt werden
(Pos. 1 in Abb. 9).
Der Verdichter kann nur in einer
Drehrichtung laufen. Läuft der
Verdichter nicht an, so ändern Sie durch
tauschen zweier Phasen die Richtung des
Drehfeldes. Das Drehfeld kann an der
roten Diode des Phasenüberwachungsre-
lais kontrolliert werden (Abb. 3, Pos 20).
Leuchtet die rote Diode ist das Drehfeld
richtig angeschlossen.
Nachdem alle elektr. Leitungen angeschlossen
sind, kann die Netzanschlussklemmleiste (X3)
abgedeckt und verplombt werden (Abb. 15).
Anschlussleistung Ergänzungsheizung
Für einen akzeptablen Warmwasserkomfort
muss die Ergänzungsheizung angeschlossen
werden!
Auf dem Aufkleber unterhalb des Leistungs-
schildes muss das Kästchen vor der entspre-
chenden Anschlussleistung markiert werden.

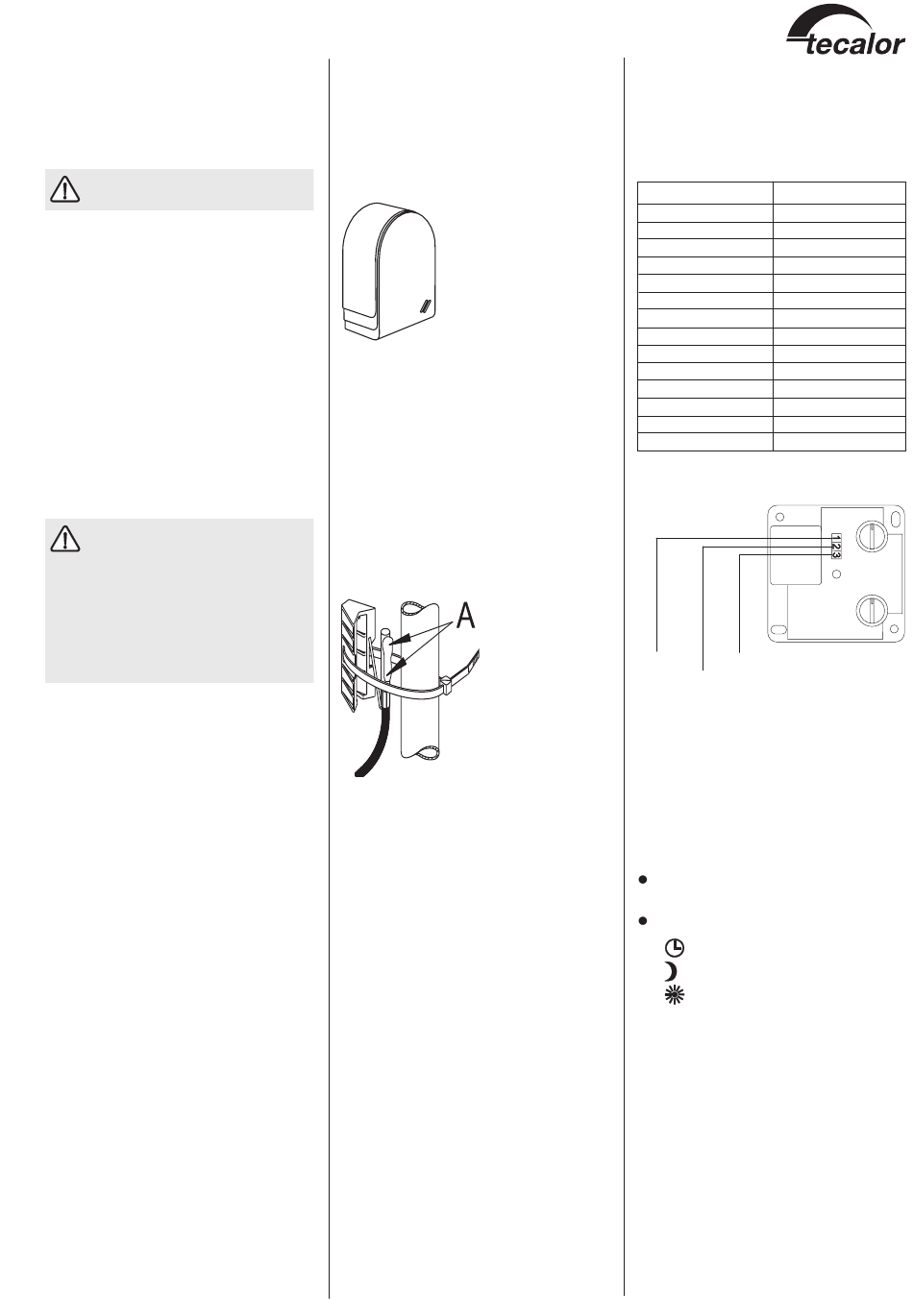

2.9.4.7 Fühlermontage
Die Temperaturfühler haben einen entschei-
denden Einfluss auf die Funktion der Hei-
zungsanlage. Deshalb ist auf einen korrekten
Sitz und eine gute Isolierung der Fühler zu
achten.
Außenfühler AFS 2 (im Beipack enthalten)
Den Außenfühler an einer
Nord- oder Nordostwand
anbringen.
Mindestabstände:
2,5 m vom Erdboden
1 m seitlich von Fenster und
Türen
Der Außentemperaturfühler
soll der Witterung frei und
ungeschützt, nicht über Fenster, Türen und
Luftschächte und nicht der direkten Sonnen-
einstrahlung ausgesetzt sein.
Der Außentemperaturfühler ist an der Klem-
me X2/9(T (A)) und dem Groundklemmblock
X26 der TTF..eco anzuschließen
Montage:
Deckel abziehen
Unterteil mit beiliegender Schraube befestigen
Leitung einführen und anschließen,
Deckel aufsetzten und hörbar einrasten.
Anlegefühler AVF 6 (Best.-Nr.: 165341)
Der Fühler wird
beim Einsatz eines
Mischerkreises be-
nötigt.
Hinweis bei der
Montage:
Rohr gut säubern.
Wärmeleitpaste A
auftragen.
Fühler mit Spann-
band befestigen.
Widerstandswerte PTC Fühler
Die in der TTF..eco eingebauten Fühler
(Rücklauf-, Vorlauf- und Quellen-Fühler), der
Außenfühler AFS 2, der Anlegefühler AVF 6
und der PTC-Tauchfühler TF 6A haben alle die
gleichen Widerstandswerte.
Widerstand in Ω
Temperatur in ° C
– 20
– 10
0
10
20
25
30
40
50
60
70
80
90
100
Fernbedienung FE 7 (Best.-Nr.: 185579)
Anschlussfeld
FE7/1
FE7/3
Ground/Fühler
Mit der Fernbedienung FE 7 lässt sich die
Raumsolltemperatur für den Heizkreis 1 oder
Heizkreis 2 um ± 5 °C und die Betriebsart
verändern.
Sie ist an die Klemmen X2/11(Fernbe.1),
X2/12(Fernbe.3) und den Groundklemm-
block X26 der TTF..eco anzuschließen.
Sie verfügt über folgende Bedienelemente:
einen Drehschalter zur Veränderung der
Raumsolltemperatur
einen Drehschalter mit den Stellungen
Programmbetrieb
Dauernd Absenk-Betrieb
Dauernd Tag-Betrieb
Die Fernbedienung ist nur im Programmbe-
trieb wirksam.
1367
1495
1630
1772
1922
2000
2080
2245
2417
2597
2785
2980
3182
3392
23
