Bedienklappe öffnen!

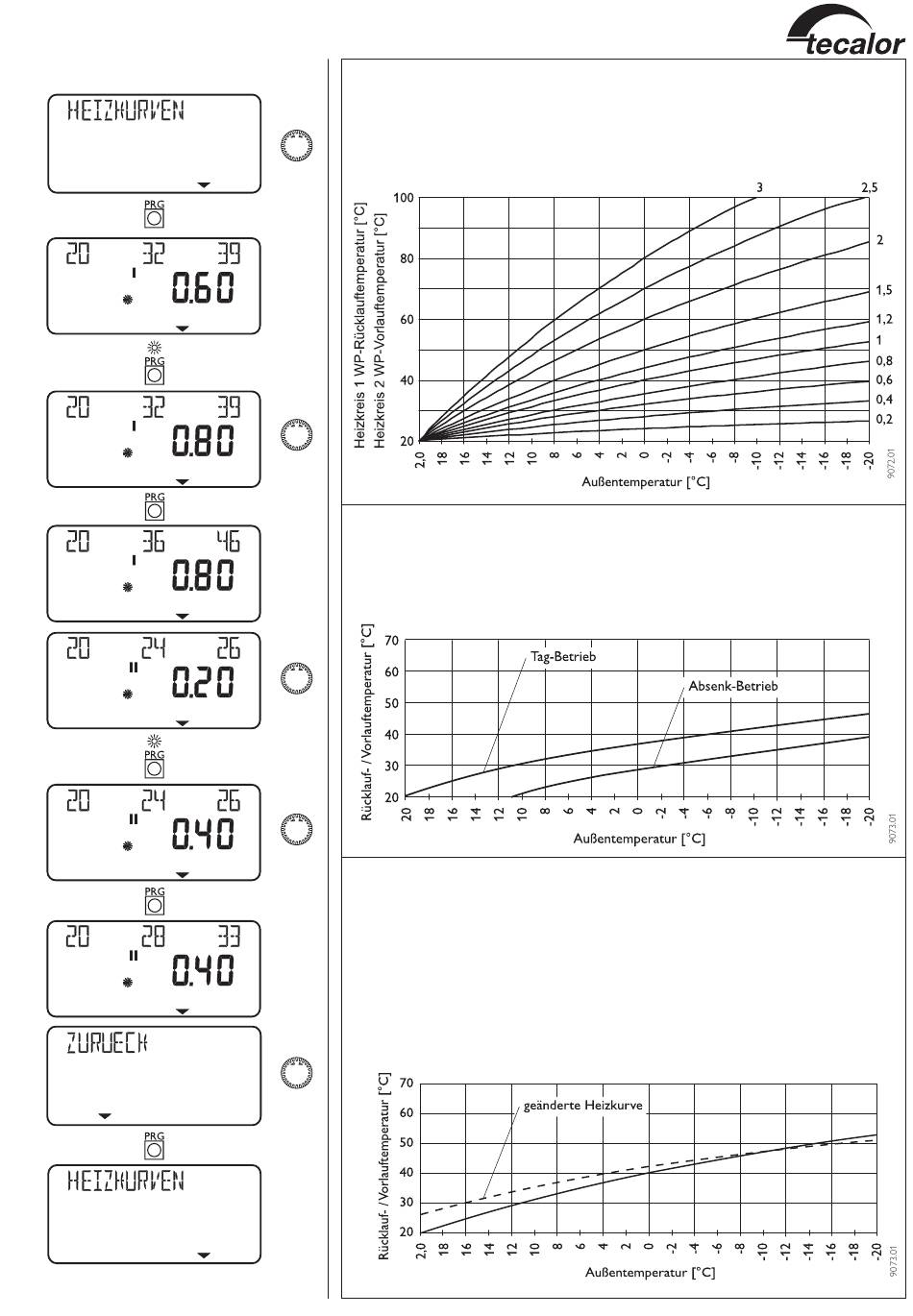

Heizkurven-Diagramm
Für Heizkreis 1 und Heizkreis 2 ist jeweils eine Heizkurve einstellbar.
Werkseitig ist für Heizkreis 1 die Heizkurve 0,6 und für Heizkreis 2 die Heizkurve 0,2 ein-
gestellt.
Die Heizkurven beziehen sich auf eine Raum-Solltemperatur von 20 °C.
Einstellung Programmbetrieb Wechsel zwischen Tag- und Absenkbetrieb
Die Abbildung zeigt eine Standard Heizkurve mit der Steilheit 0,8 bezogen auf einen Raum-
sollwert für den Tag- Betrieb von 20 °C. Die untere Kurve ist der Absenkbetrieb, hierbei wird
der Raumsollwert für den Absenk-Betrieb von 15 °C angezogen, es erfolgt eine Parallelver-
schiebung der Heizkurve.
Anpassung einer Heizkurve
Beispiel:
Bei einer Heizungsanlage ist in der Übergangszeit bei einer Außentemperatur zwischen
5 °C bis 15 °C die Rücklauf- bzw. Vorlauftemperatur zu niedrig und bei Außentemperaturen ≤
0 °C in Ordnung. Dieses Problem wird mit einer Parallelverschiebung und gleichzeitiger Ver-
ringerung der Heizkurve beseitigt.
Vorab wurde die Heizkurve 1,0, bezogen auf eine Raum-Sollwerttemperatur von 20 °C ein-
gestellt. Die gestrichelte Linie zeigt die veränderte Heizkurve auf 0,83 und einer veränderten
Raum-Sollwerttemperatur auf 23,2 °C.
9
