2. Montageanweisung
2.1 Geräteaufbau
1
35
34
33
31
32
30
29
28
27
26
25
24
23
22
21
20
39
38

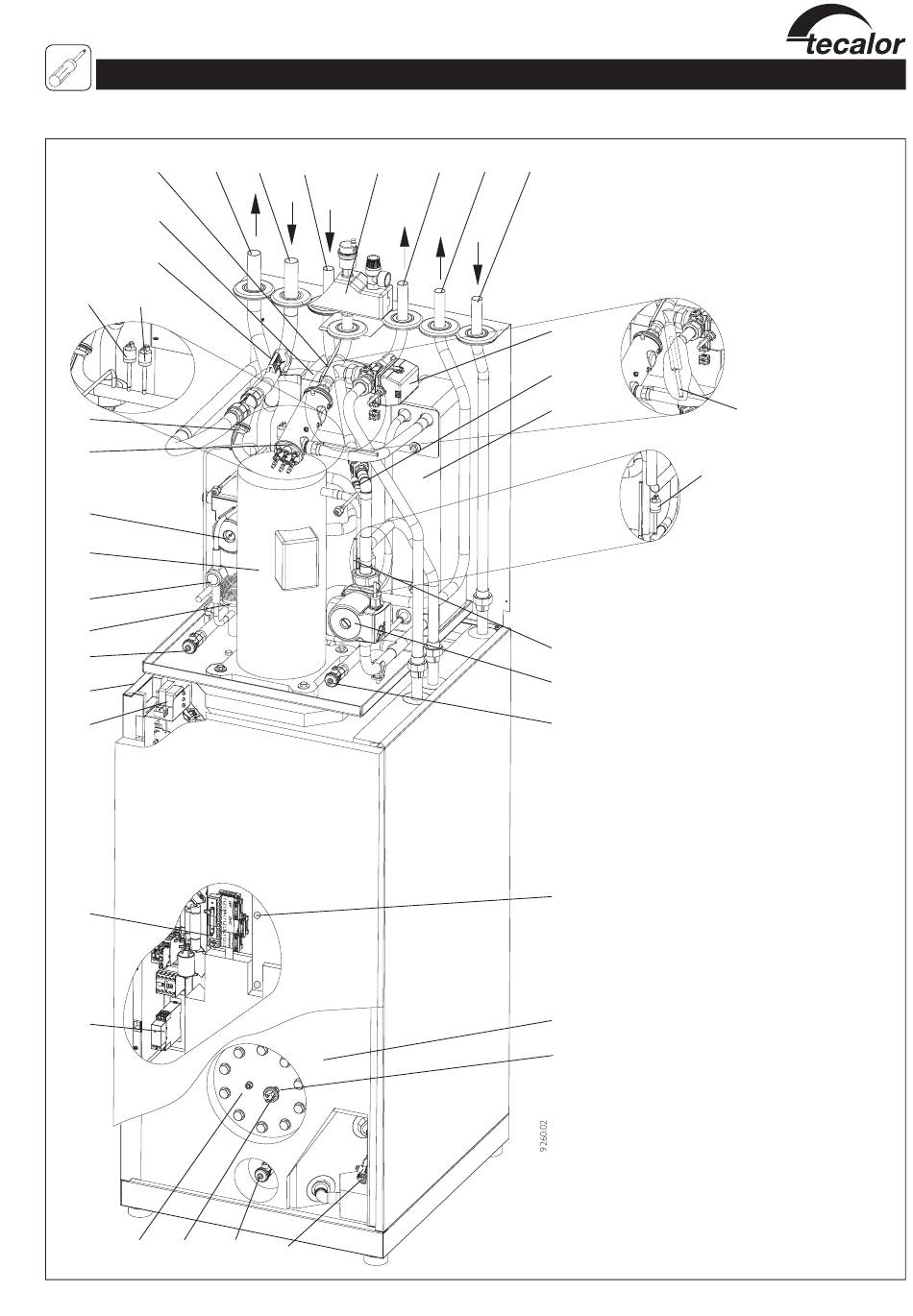

Abb. 3
für den Fachmann
3
2
4
18
36
5
6
7
8
9
10
13
14
15
16
17
37
11
12
1
Sole-Austritt
2
Sole-Eintritt
3
Heizungsrücklauf
4
Anschluss für Sicherheitsbaugruppe
(im Beipack enthalten)
5
Heizungsvorlauf
6
Warmwasser
7
Kaltwasser
8
Umschaltventil
9
Schmutzfänger (Heizungswasser)
10
Verflüssiger
11
Temperaturfühler Rücklauf
12
Hochdruckbegrenzer
13
Temperaturfühler Heissgaswächter
14
Heizungsumwälzpumpe / Pufferspeicherlade-
pumpe
15
Füll- und Entleerungshahn (Heizung)
16
Temperaturfühler Warmwasser
17
Warmwasser-Speicher
18
Füll- und Entleerungshahn (WW-Speicher)
20
Phasenüberwachungsrelais
21
Elektroanschluss
22
Sicherheitstemperaturbegrenzer-Elektrische
Ergänzungsheizung
23
Leistungsschild
24
Füll- und Entleerungshahn (Sole)
25
Expansionsventil
26
Schauglas
27
Verdichter
28
Solepumpe
29
Elektrische. Ergänzungsheizung
(interner 2.WE)
30
Schmutzfänger (Sole)
31
Niederdruckwächter
32
Einfrierschutzdruckwächter
33
Temperaturfühler (Soleeintritt)
34
Verdampfer
35
Temperaturfühler WP-Vorlauf
36
Füll- und Entleerungshahn (Warmwasser-Wär-
meaustauscher)
37
Signalanode
38
Druckschalter
39
Anode
