Bedienungshinweise
HINWEISE: Lesen und verstehen Sie vor der Nutzung des Geräts alle WARN- und
SICHERHEITSANWEISUNGEN dieses Benutzerhandbuches. Schalten Sie bei
Nichtbenutzung des Geräts den Funktionsschalter auf Position OFF.
DC/AC Strommessungen
Warnung: Nehmen Sie vor Durchführung einer Stromzangen-
Messung die Messspitzen vom Messgerät.
1.
Setzen Sie den Funktionsschalter auf den 400ADC, 40ADC,
400AAC oder 40AAC Bereich. Falls der Bereich nicht bekannt ist,
wählen Sie zunächst einen hohen Bereich aus und arbeiten Sie
sich falls notwendig nach unten.
2.
Drücken Sie bei DC-Strommessungen die Taste ZERO zum
Einstellen des Bildschirms auf Null.
3.

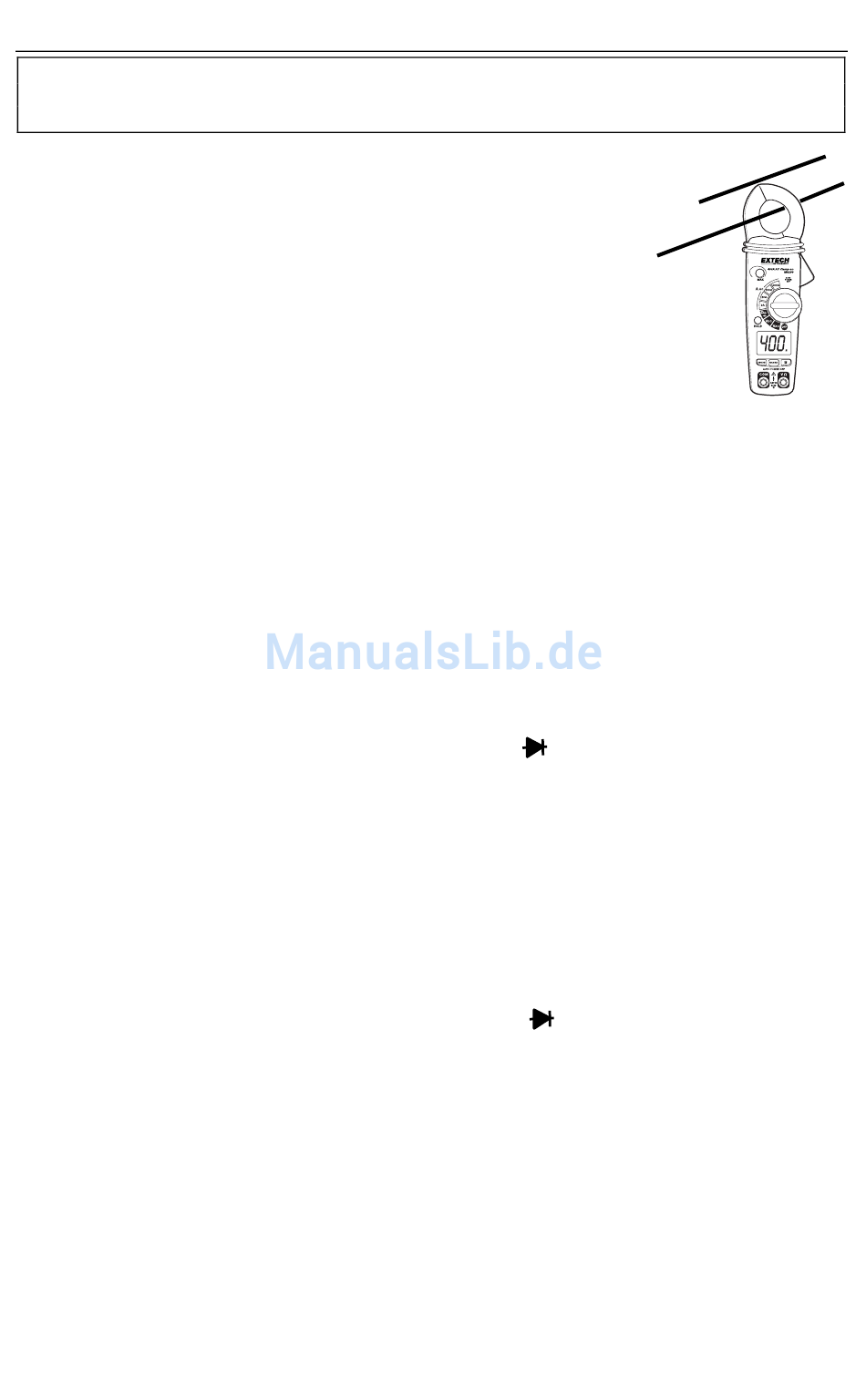

Betätigen Sie den Öffnungshebel zum Öffnen der Zange.
Umgreifen Sie vollständig einen der zu messenden Leiter.
4.
Auf dem LCD-Bildschirm der Messzange wird das Messergebnis angezeigt.
DC/AC Spannungsmessungen
1. Setzen Sie den Funktionsschalter auf die Position Volts/Hz/%.
2. Stecken Sie den schwarzen Messfühler in die negative COM –Buchse und den roten
Messfühler in die positive (V/Ω/Temp)-Buchse.
3. Wählen Sie mithilfe der Taste MODE AC oder DC Spannung aus.
4. Verbinden Sie die Messfühler mit dem zu testenden Stromkreislauf.
5. Lesen Sie den Spannungs-Messwert auf dem LCD-Bildschirm ab. Die Anzeige gibt die
genauen Dezimalstellen des Messergebnisses wider.
Widerstandsmessung
1. Setzen Sie den Funktionsschalter auf die Position
2. Stecken Sie den schwarzen Messfühler in die negative COM –Buchse und den roten
Messfühler in die positive (V/Ω/Temp)-Buchse.
3. Halten Sie die Spitzen der Messfühler an den Stromkreislauf oder an Teile, welche
getestet werden sollen. Optimalerweise nimmt man eine Seite der zu testenden Einheit
vom Stromkreislauf, so dass der Rest des Kreislaufes nicht mit den Widerstandswerten
interferiert.
4. Lesen Sie den Widerstands-Messwert auf dem LCD-Bildschirm ab. Die Anzeige gibt die
genauen Dezimalstellen des Messergebnisses wider.
Durchgangsprüfung
1. Setzen Sie den Funktionsschalter auf die Position
2. Drücken Sie die Taste Mode zum Anzeigen des Symbols •))) auf dem Bildschirm.
3. Stecken Sie den schwarzen Messfühler in die negative COM –Buchse und den roten
Messfühler in die positive (V/Ω)-Buchse.
4. Halten Sie die Spitzen der Messfühler an den Stromkreislauf oder an Teile, welche
getestet werden sollen.
5. Wenn der Widerstand weniger als etwa 150Ω beträgt, so erklingt ein hörbarer Signalton.
Falls der Stromkreislauf geöffnet ist, erscheint auf dem Bildschirm das Symbol "OL".
Ω
•))) CAP.
Ω
•))) CAP.
4
MA220-EU-GE-V1.6-3/11
