Bedienungshinweise
Überpüfen Sie vor Messbeginn immer die Funktionalität des Geräts an einem Ihnen
bekannten stromführenden Kreislauf.

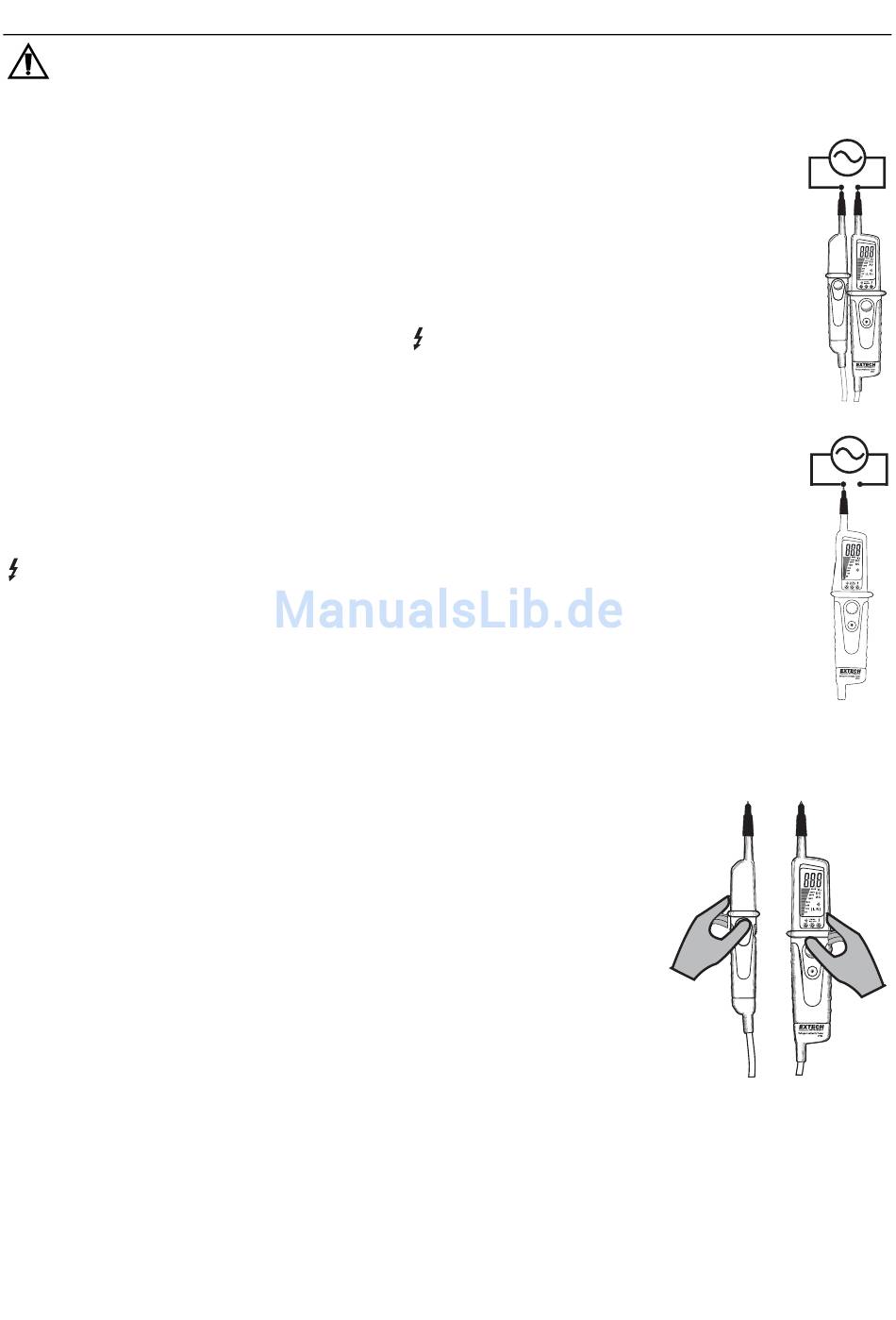

Spannungsmessung
1.
Hinweis: Der Spannungsmesser schaltet sich automatisch ein, wenn Spannungen
höher als 4,5V AC/DC aufgespürt werden.
2.
Halten Sie den positiven (L2) und negativen (L1) Messfühler an das zu testende
Gerät oder den Stromkreislauf.
3.
Falls die Spannung mehr als 4,5V AC/DC beträgt, leuchtet der LCD-Bildschirm auf
und zeigt den Messwert an. Zusätzlich zeigt die gestaffelte Skala des
Spannungsbargraphs das Ergebnis an.
4.
Bei AC Spannungen leuchtete die LED
dem Bildschirm. Bei DC Spannungen erscheint das Zeichen „DC". Falls die DC
Spannung negativ ist, wird vor der digitalen Anzeige ein Minuszeichen
eingeblendet.
AC Spannungsaufspürung mit nur einem Messfühler
Zur Überprüfung des Vorhandenseins von Spannung (zwischen 100V und 480V) mit
ausschließlichem Einsatz des positiven Messfühlers (L2) halten Sie den Fühler an das zu
testende Gerät oder den Stromkreislauf. Falls Spannung vorhanden ist, erscheint die LED
.
Hinweis: Innerhalb dieser Funktion wird nicht der tatsächliche Spannungswert angezeigt;
es wird lediglich das Vorhandensein von Spannung ermittelt.
Spannungsmessung von Niedrig-Impedanz
Aufgrund der reduzierten internen Impedanz wird die Kapazitätsspannung unterdrückt und das
Messergebnis zeigt die tatsächlich angelegte Spannung an. Diese
Funktion kann daher dazu verwendet werden auf schnelle Weise
Phantomspannungen zu identifizieren.
1.
Halten Sie die Spitzen der Messfühler an die Messpunkte.
2.
Drücken Sie gleichzeitig die beiden Niedrig-Impedanz-Tasten.
3.
Die Niedrig-Impedanz-LED leuchtet auf und die angelegte
Spannung wird auf dem Bildschirm angezeigt.
Hinweis: Der maximale Arbeitszyklus innerhalb dieser Funktion beträgt 5
Sekunden für Spannungen bis zu 250V und 3 Sekunden für
Spannungen bis zu 690V. Lassen Sie zwischen den beiden
Messungen 10 Minuten Zeit vergehen.
Hinweis: Beim Wechseln von Spannungs- zu Erdungsmessungen können
jegliche mit Fehlerschutzschaltern ausgestattete Stromkreisläufe ausgelöst werden.
