Bedienungshinweise
Überpüfen Sie vor Messbeginn immer die Funktionalität des Geräts an einem
Ihnen bekannten stromführenden Kreislauf.

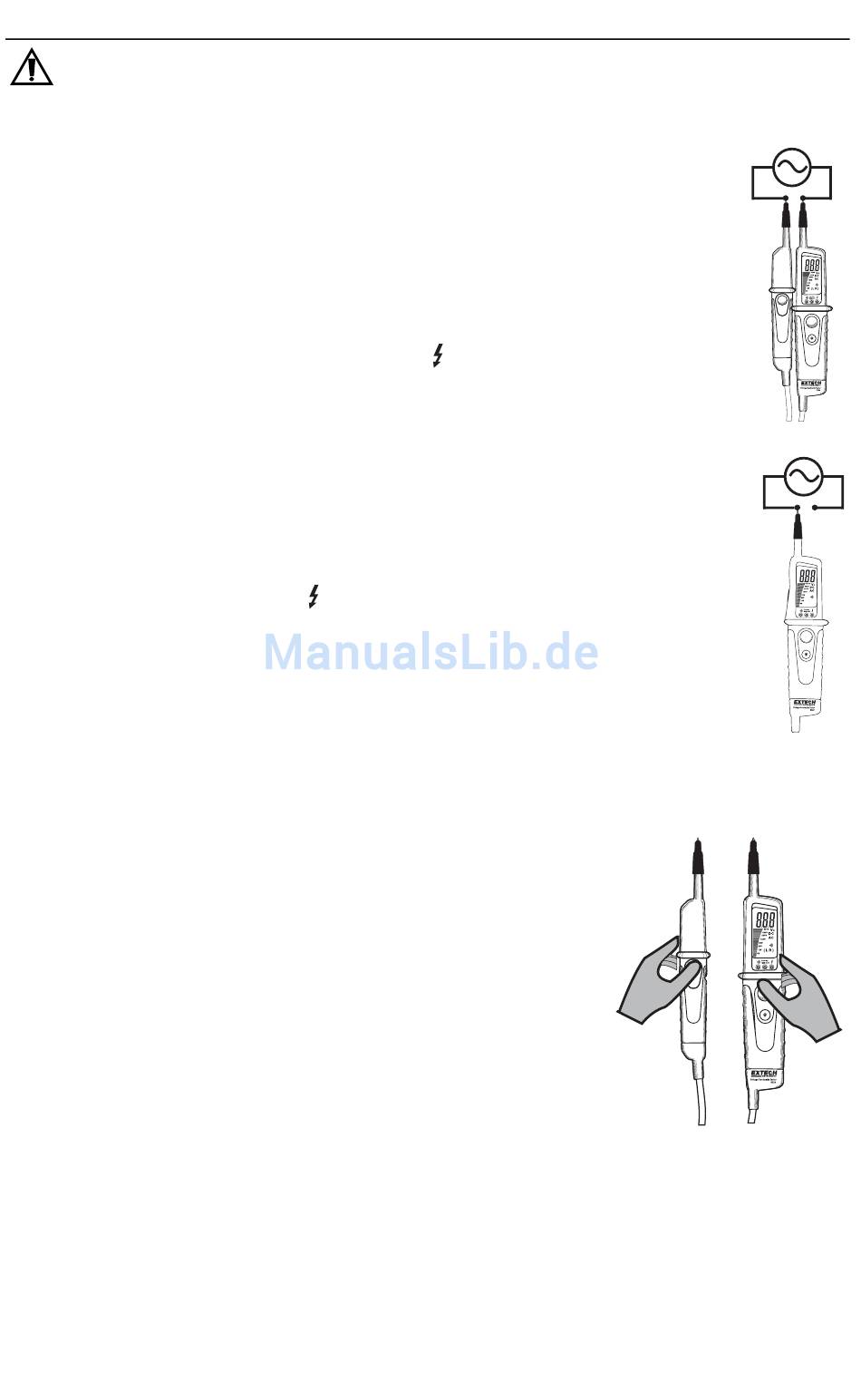

Spannungsmessung
1.
Hinweis: Der Spannungsmesser schaltet sich automatisch ein, wenn
Spannungen höher als 4,5V AC/DC aufgespürt werden.
2.
Halten Sie den positiven (L2) und negativen (L1) Messfühler an das zu
testende Gerät oder den Stromkreislauf.
3.
Falls die Spannung mehr als 4,5V AC/DC beträgt, leuchtet der LCD-
Bildschirm auf und zeigt den Messwert an. Zusätzlich zeigt die
gestaffelte Skala des Spannungsbargraphs das Ergebnis an.
4.
Bei AC Spannungen leuchtete die LED
erscheint auf dem Bildschirm. Bei DC Spannungen erscheint das
Zeichen „DC". Falls die DC Spannung negativ ist, wird vor der digitalen
Anzeige ein Minuszeichen eingeblendet.
AC Spannungsaufspürung mit nur einem Messfühler
Zur Überprüfung des Vorhandenseins von Spannung (zwischen 100V und 480V)
mit ausschließlichem Einsatz des positiven Messfühlers (L2) halten Sie den
Fühler an das zu testende Gerät oder den Stromkreislauf. Falls Spannung
vorhanden ist, erscheint die LED .
Hinweis: Innerhalb dieser Funktion wird nicht der tatsächliche Spannungswert
angezeigt; es wird lediglich das Vorhandensein von Spannung ermittelt.
Spannungsmessung von Niedrig-Impedanz
Aufgrund der reduzierten internen Impedanz wird die Kapazitätsspannung unterdrückt und
das Messergebnis zeigt die tatsächlich angelegte Spannung an.
Diese Funktion kann daher dazu verwendet werden auf schnelle
Weise Phantomspannungen zu identifizieren.
1.
Halten Sie die Spitzen der Messfühler an die
Messpunkte.
2.
Drücken Sie gleichzeitig die beiden Niedrig-Impedanz-
Tasten.
3.
Die Niedrig-Impedanz-LED leuchtet auf und die
angelegte Spannung wird auf dem Bildschirm angezeigt.
Hinweis: Der maximale Arbeitszyklus innerhalb dieser Funktion
beträgt 5 Sekunden für Spannungen bis zu 250V und 3
Sekunden für Spannungen bis zu 690V. Lassen Sie
zwischen den beiden Messungen 10 Minuten Zeit vergehen.
Hinweis: Beim Wechseln von Spannungs- zu Erdungsmessungen können jegliche mit
Fehlerschutzschaltern ausgestattete Stromkreisläufe ausgelöst werden.
auf und das Zeichen „AC"
4
VT30-EU-GE-V4.0 12/11
