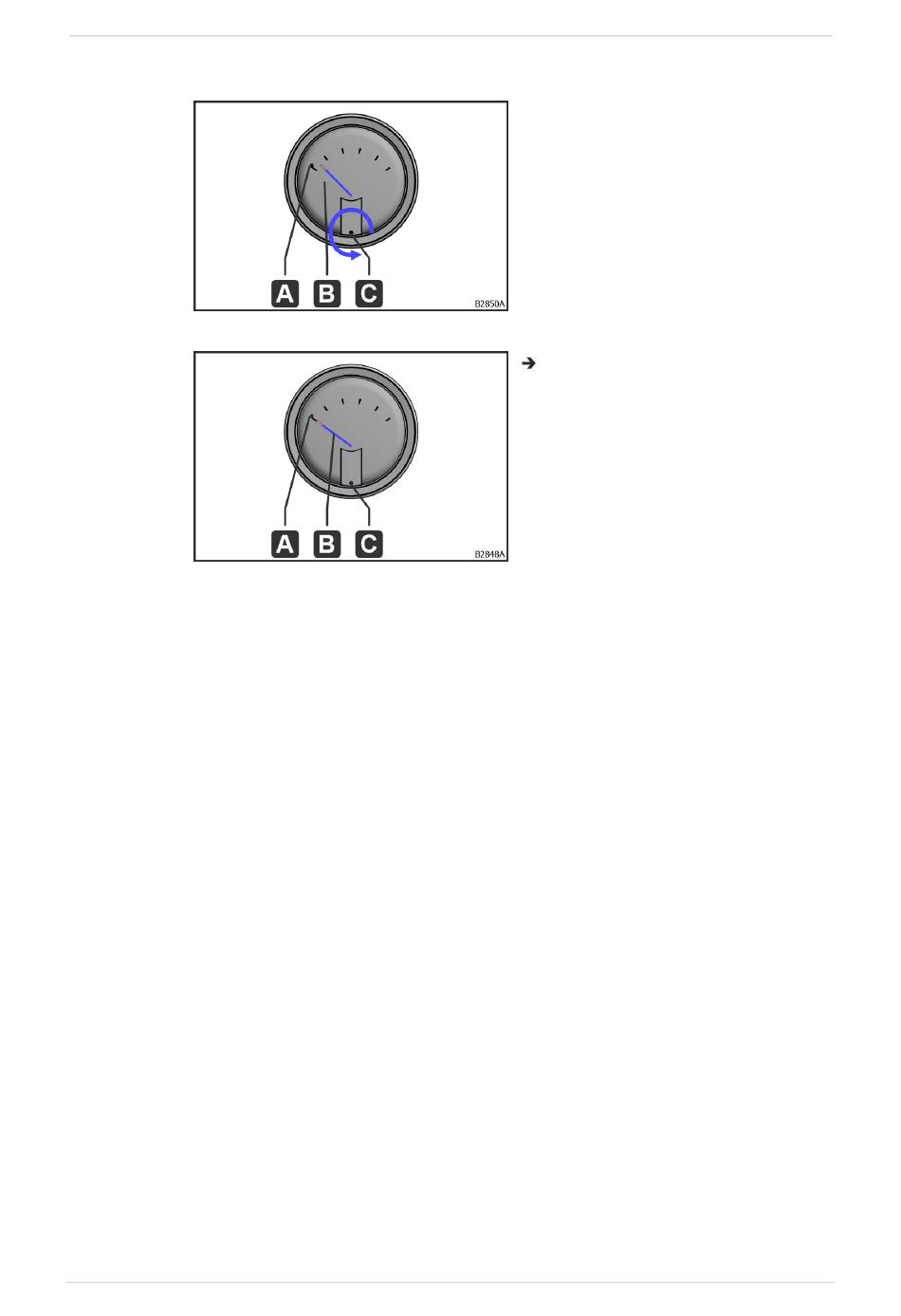

Arbeitsablauf: Der Zeiger (B) ist oberhalb der „0" (A)
Abb. 7: Zeiger (B) oberhalb
Abb. 8: Zeiger (B) korrekt eingestellt
Pos: 17.7.6 /Betriebsanleitung/Ueberschriften/Nullpunktkorrektur_bei_Schraegrohrmanometern @ 6\mod_1676614106759_6.docx @ 156406 @ 4 @ 1
Nullpunktkorrektur bei Schrägrohrmanometern
Pos: 17.7.7 /Betriebsanleitung/MSR-Technik/Inbetriebnahme/Analoge_Differendruckanzeiger/Nullpunktkorrektur_Schraegrohrmanometer @ 6\mod_1675754552462_6.docx @ 155068 @ @ 1
Zur Nullpunktkorrektur von Schrägrohrmanometern siehe Anlage „thermokon –
Differenzdruck-Schrägrohrmanomenter" Kapitel „Montagehinweise".
Pos: 17.8 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1
© robatherm
1. Schraube zur Nullpunktkorrektur
(C) gegen den Uhrzeigersinn
drehen, bis der Zeiger (B) auf
„0" (A) steht.
Zeiger (B) steht auf der „0" (A).
