Nullpunktkorrektur bei Zeigermanometern
Pos: 17.7.5.2 /Betriebsanleitung/MSR-Technik/Inbetriebnahme/Analoge_Differendruckanzeiger/Zeigermanometer_Aufbau @ 6\mod_1676613700098_6.docx @ 156274 @ @ 1

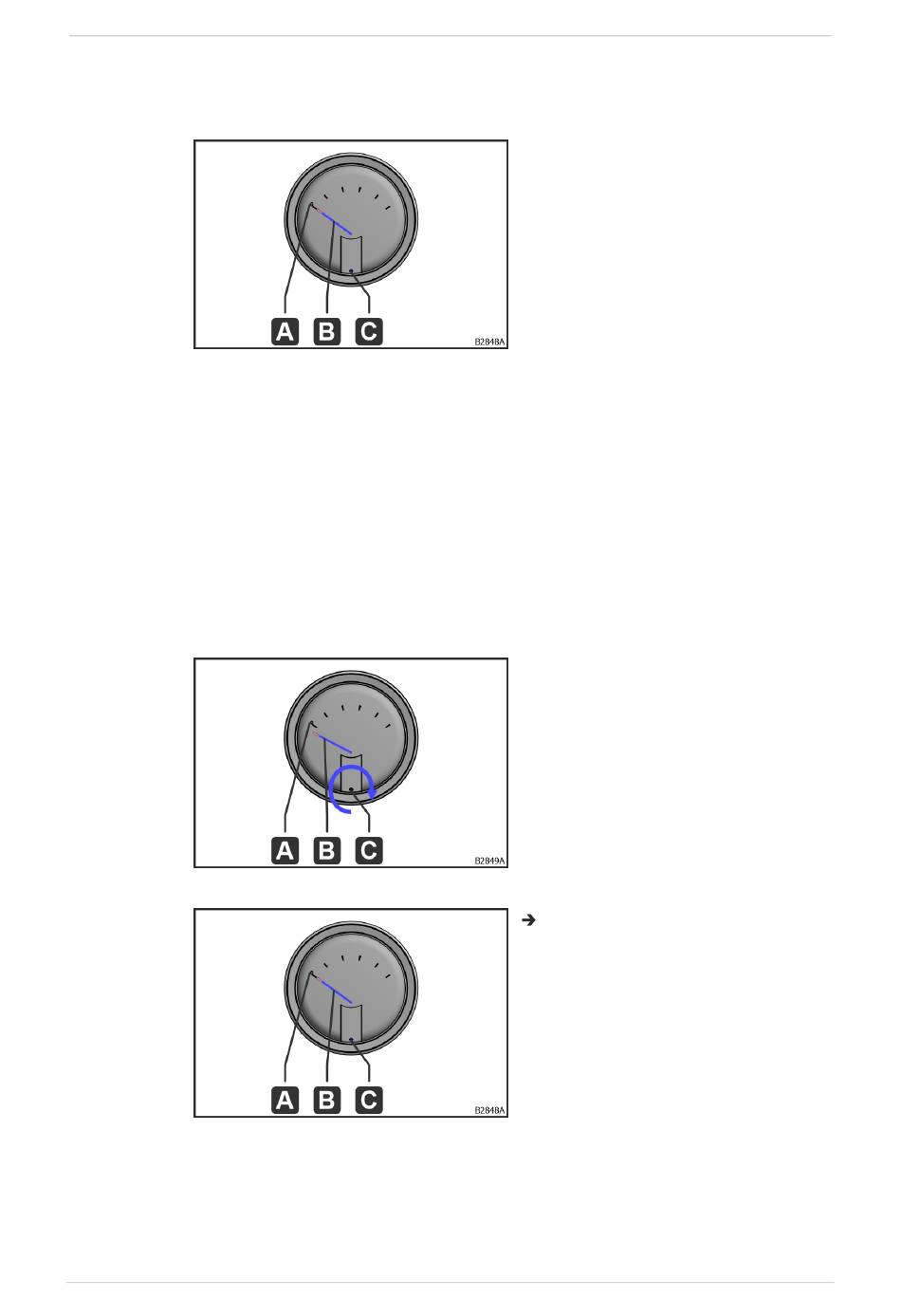

Aufbau Zeigermanometer:
Abb. 4: Aufbau Zeigermanometer
Pos: 17.7.5.3 /Betriebsanleitung/MSR-Technik/Inbetriebnahme/Analoge_Differendruckanzeiger/Zeigermanomater_Werkzeug @ 6\mod_1676613781261_6.docx @ 156296 @ @ 1
Werkzeug:
• Schlitzschraubendreher
Pos: 17.7.5.4 /Betriebsanleitung/MSR-Technik/Inbetriebnahme/Analoge_Differendruckanzeiger/Zeigermanometer_Voraussetzungen @ 6\mod_1676613856573_6.docx @ 156318 @ @ 1
Voraussetzungen:
• Der Ventilator ist nicht in Betrieb.
Pos: 17.7.5.5 /Betriebsanleitung/MSR-Technik/Inbetriebnahme/Analoge_Differendruckanzeiger/Zeigermanometer_Abweichungen @ 6\mod_1676613902037_6.docx @ 156340 @ @ 1
Mögliche Abweichungen:
• Der Zeiger (B) ist unterhalb der „0" (A) siehe Kapitel "Der Zeiger (B) ist unterhalb
der „0" (A)", Seite 40.
• Der Zeiger (B) ist oberhalb der „0" (A) siehe Kapitel "Der Zeiger (B) ist oberhalb
der „0" (A)", Seite 41.
Pos: 17.7.5.6 /Betriebsanleitung/MSR-Technik/Inbetriebnahme/Analoge_Differendruckanzeiger/Zeigermanometer_Arbeitsablauf_Zeiger_unterhalb_der_0 @ 6\mod_1676613955617_6.docx @ 156362 @ @ 1
Arbeitsablauf: Der Zeiger (B) ist unterhalb der „0" (A)
Abb. 5: Zeiger (B) unterhalb
Abb. 6: Zeiger (B) korrekt eingestellt
Pos: 17.7.5.7 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1
40
A – „0": Nullpunkt auf der Skala
B – Zeiger
C – Schraube zur Nullpunktkorrektur
1. Schraube zur Nullpunktkorrektur
(C) im Uhrzeigersinn drehen, bis
der Zeiger (B) auf „0" (A) steht.
Zeiger (B) steht auf der „0" (A).
