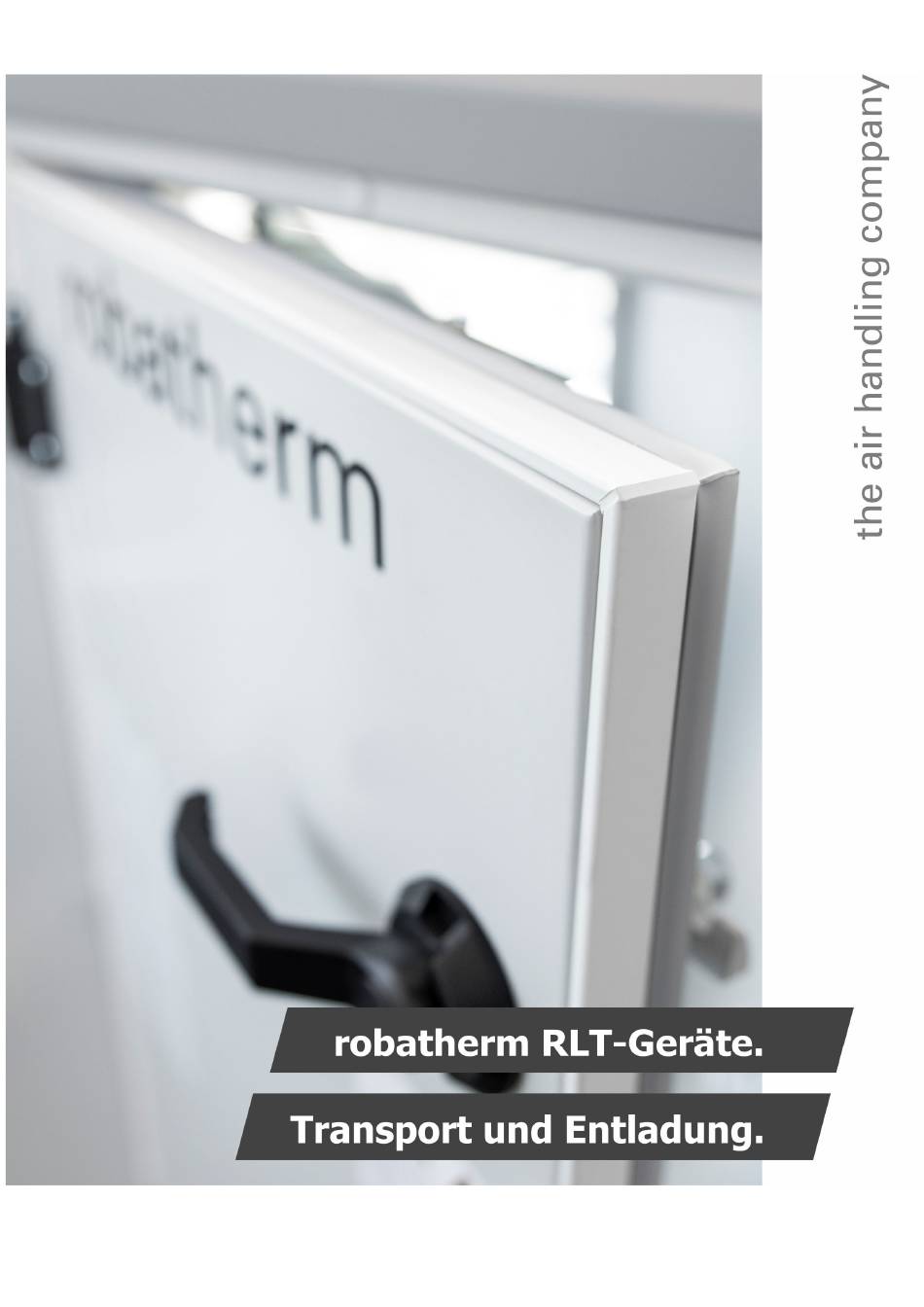

Seite 1 | Manuals Pos: 2 /Layout_MIW2/Deckblatt_Transport @ 5\mod_1669216460923_6.docx @ 134978 @ @ 1 Mai 2023 Deutsch - Originalbetriebsanleitung Raumlufttechnische Geräte | Typ TI-50 Pos: 3 /Layout_MIW2/Copyright @ 5\mod_1667462867710_6.docx @ 88024 @ @ 1...
Seite 3 Diese Broschüre orientiert sich an den anerkannten Regeln der Technik zum Zeitpunkt der Erstellung. Da die gedruckte Version nicht der Änderungskontrolle unterliegt, ist vor der Anwendung die aktuelle Version bei robatherm anzufordern bzw. ein Download der aktuellen Version im Internet unter www.robatherm.com erforderlich.
Seite 4: Inhaltsverzeichnis
Pos: 5 /Layout_MIW2/Inhaltsverzeichnis @ 5\mod_1667462909212_6.docx @ 88060 @ @ 1 Inhalt Allgemeines Informationen zu dieser Anleitung Umweltschutz Personalqualifikation Sicherheit Allgemeine Gefahrenquellen Anforderungen an den Aufstellort Arten der Entladung Entladereihenfolge Kranentladung und -transport ...
Seite 5: Allgemeines
Pos: 7.9 /Betriebsanleitung/Allgemeines/Informationen_zu_dieser_Anleitung/Optionen_Abbildungen @ 5\mod_1661408318095_6.docx @ 58808 @ @ 1 Die Anleitung beschreibt alle Optionen, die verfügbar sind. Ob und welche Optionen im RLT-Gerät vorhanden sind, ist von den gewählten Optionen und dem Land, für das das RLT-Gerät bestimmt ist, abhängig. Die Abbildungen dienen als Beispiel und können abweichen.
Seite 6: Umweltschutz
Pos: null /Betriebsanleitung/Ueberschriften/PersonalqualifikationÜ2 @ 5\mod_1658488262747_6.docx @ 52647 @ 2 @ 1 Personalqualifikation Pos: null /Betriebsanleitung/Sicherheit/Personalqualifikation/Personalqualifikation_Transport_Einleitender_Satz @ 6\mod_1684230365318_6.docx @ 253678 @ @ 1 RLT-Geräte dürfen nur von Personen mit entsprechender Qualifikation transportiert werden. Pos: null /Betriebsanleitung/Ueberschriften/Berufskraftfahrer @ 5\mod_1658488335084_6.docx @ 52666 @ @ 1 Berufskraftfahrer Pos: null /Betriebsanleitung/Sicherheit/Personalqualifikation/Berufskraftfahrer @ 5\mod_1658727226965_6.docx @ 52908 @ @ 1...
Seite 7: Sicherheit
Bei Transportlaschen beträgt der maximal zulässige Schrägzug 10°. • Reduzierung der Tragkraft durch Spreizung des Anschlagmittels gemäß Anschlagmitteltabelle beachten. • Sicherheitsvorschriften der Förderfahrzeuge und Transportmittel beachten. • Nicht unter schwebenden Lasten aufhalten. Pos: 9.7 /Betriebsanleitung/Gehause/Sicherheit/WARNUNG_Gehause_Entladung&Transport_umfallende&herabfallendeGegenstaende @ 5\mod_1658137184366_6.docx @ 51368 @ @ 1 © robatherm...
Seite 8 Lieferienheiten so transportieren, dass der Grundrahmen / DIN-Rahmen bzw. die Kanthölzer/ Palette immer unten bzw. die Transportösen immer oben sind. • Entladung und Transport gemäß dieser Anleitung. • Bei Staplerentladung Liefereinheit vollständig unterfahren. Pos: null /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 9 Handhabung von Quecksilber beachten. • Direkter Kontakt mit Augen, Haut und Kleidung vermeiden. • Für sehr gute Belüftung des RLT-Geräts und den über die Kanäle angeschlossenen Räumen sorgen. • Bruchstücke der UV-C-Leuchtmittel in luftdichter Verpackung aufbewahren und fachgerecht entsorgen.
Seite 10: Anforderungen An Den Aufstellort
Pos: 11.1 /Betriebsanleitung/Ueberschriften/Anforderungen_an_den_Aufstellort @ 5\mod_1660036168042_6.docx @ 56908 @ 1 @ 1 Anforderungen an den Aufstellort Pos: 11.2 /Betriebsanleitung/Gehause/Entladung&Transport/Quwerverweis_Anforderungen_an_dan_Aufstellort @ 6\mod_1678777952916_6.docx @ 217983 @ @ 1 Informationen zum Aufstellort siehe „Aufstellung und Montage“ Kapitel „Anforderungen an den Aufstellort“. Pos: 12 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 11: Arten Der Entladung
Abb. 4: Staplerentladung über das Heck Pos: 13.6 /Betriebsanleitung/Gehause/Entladung&Transport/DIN-Rahmen_Entladung_Allgemein @ 6\mod_1678778885432_6.docx @ 218110 @ @ 1 DIN-Rahmen-Gerät werden mittels Transportlaschen entladen, siehe Kapitel "Entladung mittels Transportlaschen", Seite 11. Pos: 14 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 12: Entladereihenfolge
Pos: 15.1 /Betriebsanleitung/Ueberschriften/Entladereihenfolge @ 6\mod_1678779071648_6.docx @ 218146 @ 1 @ 1 Entladereihenfolge Pos: 15.2 /Betriebsanleitung/Gehause/Entladung&Transport/Entladereihenfolge_LKW @ 6\mod_1678779121024_6.docx @ 218165 @ @ 1 • Entladung des LKWs vom Heck beginnen. Abb. 5: Entladereihenfolge Pos: 16 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 13: Kranentladung Und -Transport
Anschlagmittel an allen Transportösen befestigen. Der Neigungswinkel α zwischen Anschlagmittel und Last muss zwischen 45° und 55° liegen, andernfalls ist ein Hebegeschirr zu verwenden. Abb. 6: Kranen mit Transportösen Pos: 17.12 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 14: Kranen Von Liefereinheiten Mit Dachträgerrahmen
Abb. 7: Kranen von Liefereinheiten Der Dachträgerrahmen ist nicht dafür ausgelegt, die untere Liefereinheit (1) gemeinsam mit der oberen Liefereinheit (2) anzuheben. Abb. 8: Falsches Kranen von Liefereinheiten Pos: 17.15 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 15: Entladung Mittels Transportlaschen
Pos: 17.20 /Betriebsanleitung/Ueberschriften/Kranen_von_DIN-Rahmen-Geraeten_mittels_Transportlaschen @ 6\mod_1680605151354_6.docx @ 242193 @ 3 @ 1 Kranen von DIN-Rahmen-Geräten mittels Transportlaschen Pos: 17.21 /Betriebsanleitung/Gehause/Entladung&Transport/DIN-Rahmen @ 5\mod_1661427712149_6.docx @ 59318 @ @ 1 Bei RLT-Geräten, die komplett auf einem DIN- Rahmen montiert sind, müssen die Transportlaschen genutzt werden.
Seite 16 Pos: 17.25 /Betriebsanleitung/Gehause/Entladung&Transport/DIN-Rahmen_Schraegzug @ 5\mod_1661502825733_6.docx @ 59446 @ @ 1 Der maximal zulässige Schrägzug der Anschlagmittel beim Kranen von DIN-Rahmen- Geräten beträgt α ≤ 10°. Abb. 9: Schrägzug Pos: 17.26 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 17: Kranen Von Rotoren
Der Rotor kann sicher gekrant werden. Pos: 17.29 /Betriebsanleitung/WRG-System/Rotor/Entladung&Transport/Segmente_der_Speichermasse @ 6\mod_1680089587058_6.docx @ 237164 @ @ 1 Bei geteilten Rotoren werden die Segmente der Speichermasse in einer Holzkiste geliefert. Pos: 18 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 18: Staplerentladung Und -Transport
Beschädigungen zur vermeiden. Die Gabeln des Staplers dürfen nur am unteren Gestell oder der Palette angreifen. Abb. 13: Entladung von Hydraulik auf Gestell mit dem Stapler Pos: 20 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 19: Verpackung Und Lagerung
Aufstellort für Innenraumgeräte erfüllen (siehe „Aufstellung und Montage“ Kapitel „Anforderungen an den Aufstellort“). Werden die Liefereinheiten über einen längeren Zeitraum gelagert, gelten die Anweisungen „Außerbetriebsetzung und Entsorgung“ Kapitel „Außerbetriebsetzung“. === Ende der Liste fï¿½r Textmarke Inhalt === © robatherm...
Seite 20: Verzeichnisse
Abb. 10: Rotor am Kran anschlagen Abb. 11: Transportsicherung entfernen Abb. 12: Entladung mit Stapler Abb. 13: Entladung von Hydraulik auf Gestell mit dem Stapler Pos: 26 /Layout_MIW2/Seitenumbruch @ 0\mod_1256628615637_0.docx @ 327 @ @ 1 © robatherm...
Seite 21: Stichwortverzeichnis
Transportlaschen ......3, 4, 7, 11 Förderfahrzeuge .......... 3 Transportösen ........3, 4, 7, 9 G Transportsicherung ........4 Gefahr U Chemische Gefahren ......... 5 UV-C-Leuchtmittel ........5 Grundrahmen ..........4 V Verzeichnisse ..........16 === Ende der Liste fï¿½r Textmarke Verzeichnisse === © robatherm...
