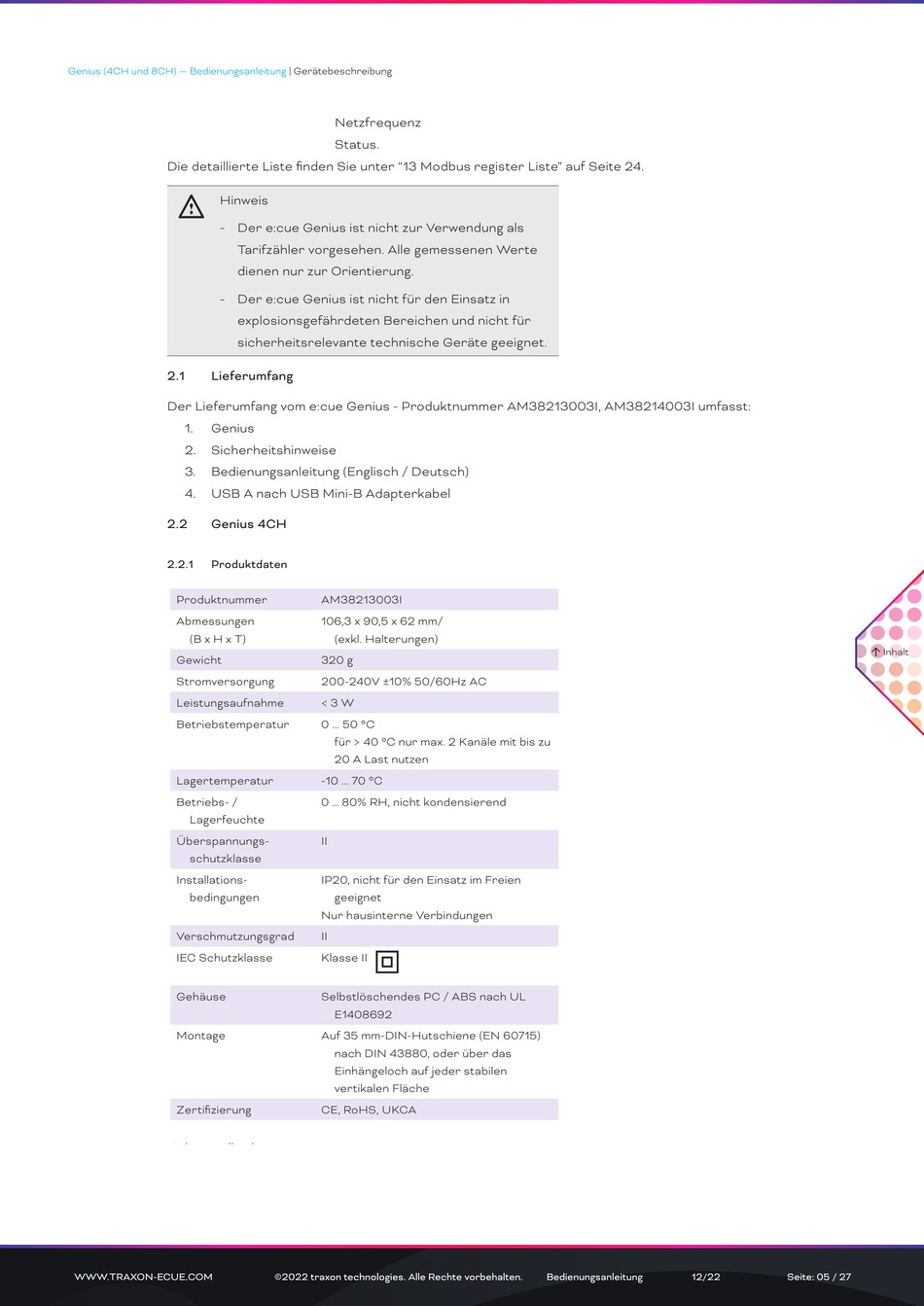

Genius (4CH und 8CH) — Bedienungsanleitung
Die detaillierte Liste finden Sie unter "13 Modbus register Liste" auf Seite 24.
Hinweis
!
- Der e:cue Genius ist nicht zur Verwendung als
Tarifzähler vorgesehen. Alle gemessenen Werte
dienen nur zur Orientierung.
- Der e:cue Genius ist nicht für den Einsatz in
explosionsgefährdeten Bereichen und nicht für
sicherheitsrelevante technische Geräte geeignet.
2.1
Lieferumfang
Der Lieferumfang vom e:cue Genius - Produktnummer AM38213003I, AM38214003I umfasst:
1.
Genius
2.
Sicherheitshinweise
3.
Bedienungsanleitung (Englisch / Deutsch)
4.
USB A nach USB Mini-B Adapterkabel
2.2
Genius 4CH
2.2.1
Produktdaten
Produktdaten
Produktnummer
Abmessungen
(B x H x T)
Gewicht
Stromversorgung
Leistungsaufnahme
Betriebstemperatur
Lagertemperatur
Betriebs- /
Lagerfeuchte
Überspannungs-
schutzklasse
Installations-
bedingungen
Verschmutzungsgrad
IEC Schutzklasse
Gehäuse
Montage
Zertifi zierung
Schnittstellendaten
Relaisausgänge
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
Netzfrequenz
Status.
AM38213003I
106,3 x 90,5 x 62 mm/
(exkl. Halterungen)
320 g
200-240V ±10% 50/60Hz AC
< 3 W
0 ... 50 °C
für > 40 °C nur max. 2 Kanäle mit bis zu
20 A Last nutzen
-10 ... 70 °C
0 ... 80% RH, nicht kondensierend
II
IP20, nicht für den Einsatz im Freien
geeignet
Nur hausinterne Verbindungen
II
Klasse II
Selbstlöschendes PC / ABS nach UL
E1408692
Auf 35 mm-DIN-Hutschiene (EN 60715)
nach DIN 43880, oder über das
Einhängeloch auf jeder stabilen
vertikalen Fläche
CE, RoHS, UKCA
4 x SPST Durchgangsrelais mit manueller
Schalterbetätigung, Käfi gklemme für Draht und
Litze
Drahtstärken: 0,05 ... 5,26 mm
Drehmoment: 0,5 Nm
©2022 traxon technologies. Alle Rechte vorbehalten.
Nennspannung pro Kanal: 115 ... 230 V AC
2
Bedienungsanleitung
12/22
Seite: 05 / 27
