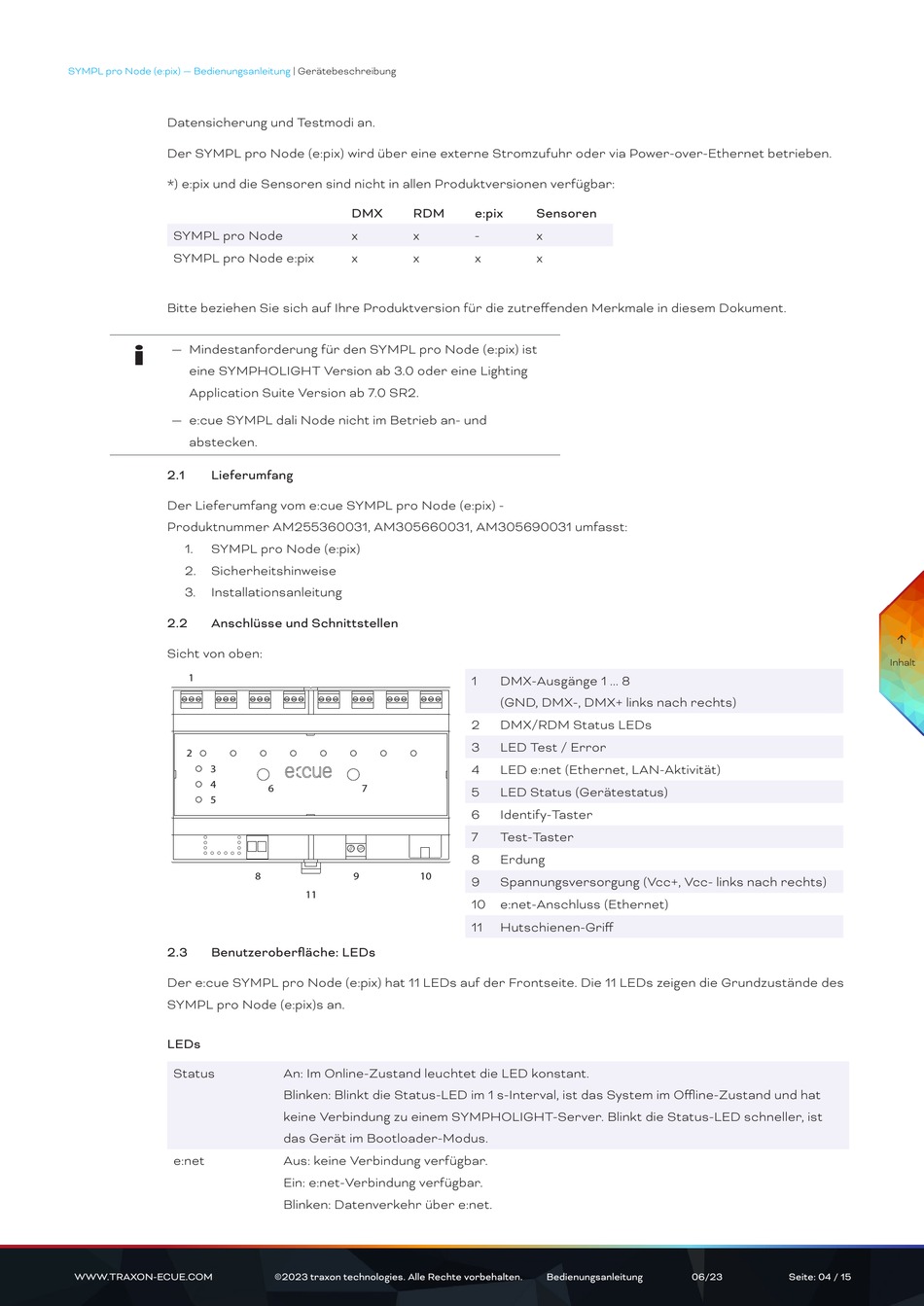

SYMPL pro Node (e:pix) — Bedienungsanleitung
Datensicherung und Testmodi an.
Der SYMPL pro Node (e:pix) wird über eine externe Stromzufuhr oder via Power-over-Ethernet betrieben.
*) e:pix und die Sensoren sind nicht in allen Produktversionen verfügbar:
SYMPL pro Node
SYMPL pro Node e:pix
Bitte beziehen Sie sich auf Ihre Produktversion für die zutreffenden Merkmale in diesem Dokument.
i
— Mindestanforderung für den SYMPL pro Node (e:pix) ist
eine SYMPHOLIGHT Version ab 3.0 oder eine Lighting
Application Suite Version ab 7.0 SR2.
— e:cue SYMPL dali Node nicht im Betrieb an- und
abstecken.
2.1
Lieferumfang
Der Lieferumfang vom e:cue SYMPL pro Node (e:pix) -
Produktnummer AM255360031, AM305660031, AM305690031 umfasst:
1.
SYMPL pro Node (e:pix)
2.
Sicherheitshinweise
3.
Installationsanleitung
2.2
Anschlüsse und Schnittstellen
Sicht von oben:
1
2
3
4
5
2.3
Benutzeroberfläche: LEDs
Der e:cue SYMPL pro Node (e:pix) hat 11 LEDs auf der Frontseite. Die 11 LEDs zeigen die Grundzustände des
SYMPL pro Node (e:pix)s an.
LEDs
Status
e:net
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
DMX
RDM
x
x
x
x
6
7
8
9
10
11
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Interval, ist das System im Offline-Zustand und hat
keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller, ist
das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
©2023 traxon technologies. Alle Rechte vorbehalten.
e:pix
Sensoren
-
x
x
x
1
DMX-Ausgänge 1 ... 8
(GND, DMX-, DMX+ links nach rechts)
2
DMX/RDM Status LEDs
3
LED Test / Error
4
LED e:net (Ethernet, LAN-Aktivität)
5
LED Status (Gerätestatus)
6
Identify-Taster
7
Test-Taster
8
Erdung
9
Spannungsversorgung (Vcc+, Vcc- links nach rechts)
10 e:net-Anschluss (Ethernet)
11
Hutschienen-Griff
Bedienungsanleitung
06/23
Seite: 04 / 15
