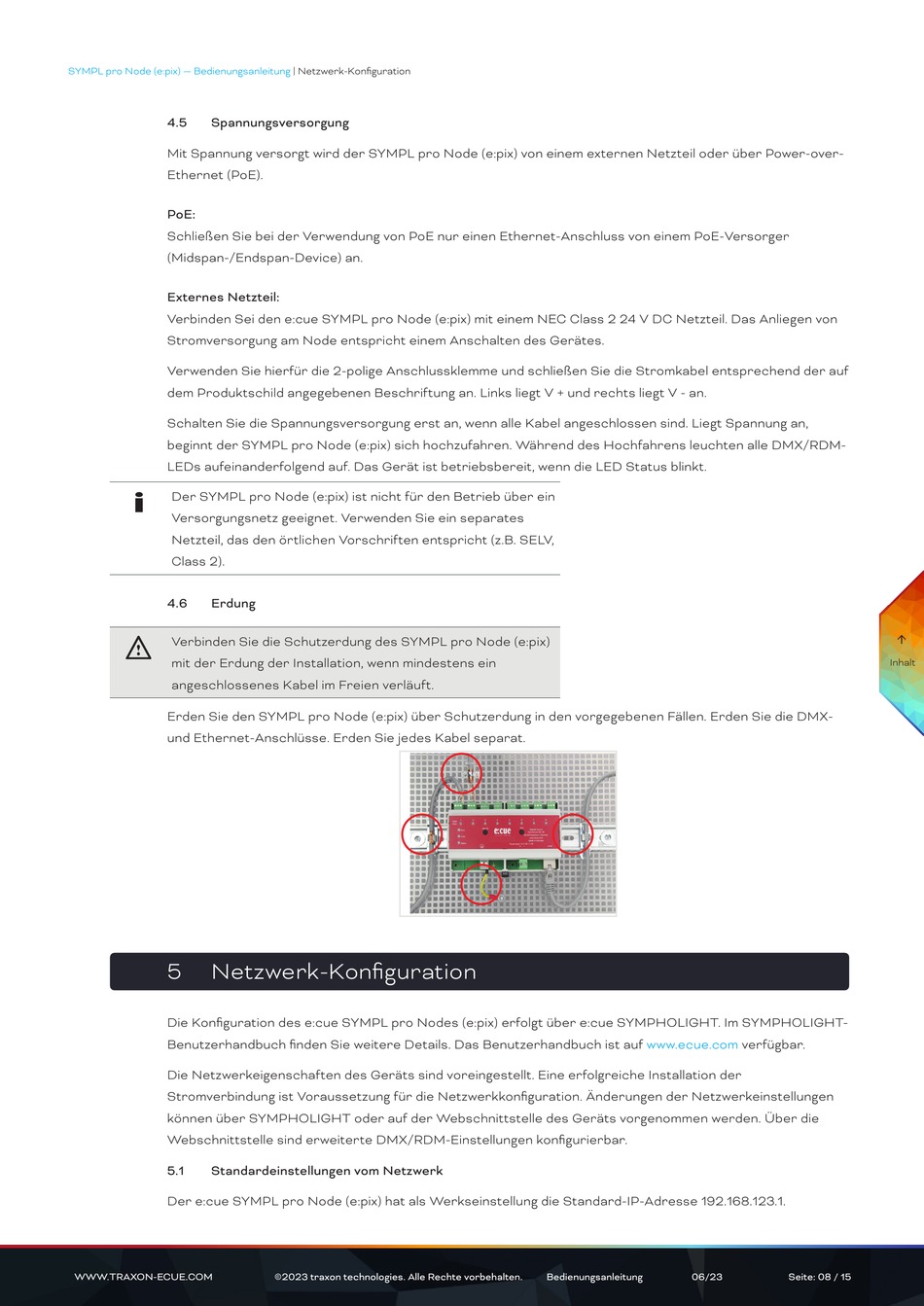

SYMPL pro Node (e:pix) — Bedienungsanleitung
4.5
Spannungsversorgung
Mit Spannung versorgt wird der SYMPL pro Node (e:pix) von einem externen Netzteil oder über Power-over-
Ethernet (PoE).
PoE:
Schließen Sie bei der Verwendung von PoE nur einen Ethernet-Anschluss von einem PoE-Versorger
(Midspan-/Endspan-Device) an.
Externes Netzteil:
Verbinden Sei den e:cue SYMPL pro Node (e:pix) mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von
Stromversorgung am Node entspricht einem Anschalten des Gerätes.
Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf
dem Produktschild angegebenen Beschriftung an. Links liegt V + und rechts liegt V - an.
Schalten Sie die Spannungsversorgung erst an, wenn alle Kabel angeschlossen sind. Liegt Spannung an,
beginnt der SYMPL pro Node (e:pix) sich hochzufahren. Während des Hochfahrens leuchten alle DMX/RDM-
LEDs aufeinanderfolgend auf. Das Gerät ist betriebsbereit, wenn die LED Status blinkt.
i
Der SYMPL pro Node (e:pix) ist nicht für den Betrieb über ein
Versorgungsnetz geeignet. Verwenden Sie ein separates
Netzteil, das den örtlichen Vorschriften entspricht (z.B. SELV,
Class 2).
4.6
Erdung
Verbinden Sie die Schutzerdung des SYMPL pro Node (e:pix)
!
mit der Erdung der Installation, wenn mindestens ein
angeschlossenes Kabel im Freien verläuft.
Erden Sie den SYMPL pro Node (e:pix) über Schutzerdung in den vorgegebenen Fällen. Erden Sie die DMX-
und Ethernet-Anschlüsse. Erden Sie jedes Kabel separat.
5
Netzwerk-Konfiguration
Die Konfiguration des e:cue SYMPL pro Nodes (e:pix) erfolgt über e:cue SYMPHOLIGHT. Im SYMPHOLIGHT-
Benutzerhandbuch finden Sie weitere Details. Das Benutzerhandbuch ist auf
Die Netzwerkeigenschaften des Geräts sind voreingestellt. Eine erfolgreiche Installation der
Stromverbindung ist Voraussetzung für die Netzwerkkonfiguration. Änderungen der Netzwerkeinstellungen
können über SYMPHOLIGHT oder auf der Webschnittstelle des Geräts vorgenommen werden. Über die
Webschnittstelle sind erweiterte DMX/RDM-Einstellungen konfigurierbar.
5.1
Standardeinstellungen vom Netzwerk
Der e:cue SYMPL pro Node (e:pix) hat als Werkseinstellung die Standard-IP-Adresse 192.168.123.1.
WWW.TRAXON-ECUE.COM
| Netzwerk-Konfiguration
©2023 traxon technologies. Alle Rechte vorbehalten.
www.ecue.com
Bedienungsanleitung
06/23
Inhalt
verfügbar.
Seite: 08 / 15
