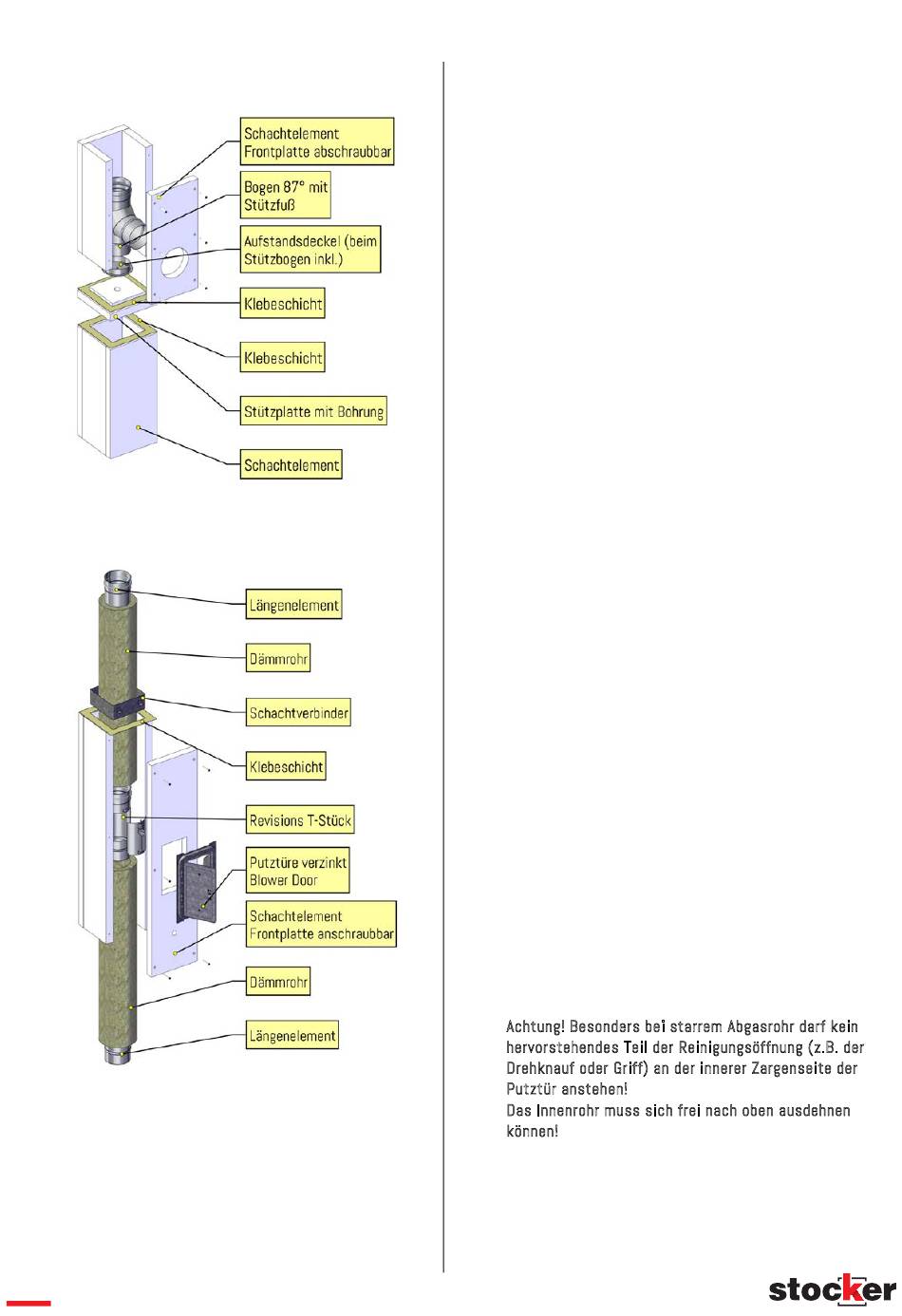

Montage Zwischenstützplatte und
Kamineinführungsbogen mit Stützbogen:
•
Für planmäßig kondensierende Gas und Ölkessel im
Überdruckbetrieb verwendet man die
Zwischenstützplatte für Kamineinführungsbogen.
Damit ist man frei in der Auswahl der Anschlusshöhe
im Schacht. Die Zwischenstützplatte ersetzt auch
einen Schachtverbinder aus Metall, da die beiden
äußeren Platten sich selbst an der Innenseite des
LBS zentrieren und so ein Verdrehen des LBS
während der Trocknung verhindern.
•
Bei dieser Variante ist es sinnvoll den LBS über der
Zwischenstützplatte als einseitig offen
auszuführen. Die Vorderseite abschrauben, den
Kamineinführungsbogen auf die Zwischenstützplatte
stellen und so den Ausschnitt für den Anschluss der
Verbindungsleitung anzeichnen und ausschneiden.
Mit einem geschlossenem Schachtelement ist dies
auch möglich, jedoch umständlicher und
zeitaufwändiger.
•
Ausführung des EW-Innenrohres bei Überdruckbetrieb
nur mit eingelegter Systemdichtung.
Montage obere Reinigungsöffnung im LBS:
•
Hierfür empfiehlt sich der Einsatz eines
Schachtelements mit abschraubbarer Frontplatte,
um die Höhenlage der Mitte der Reinigungsöffnung
genau abmessen zu können.
•
Reinigungsöffnungen dürfen aufgrund der
Temperaturausdehnung nicht fixiert werden.
•
Revisions T-Stück vorher montieren und die Position
der Öffnung auf den Schacht übertragen.
•
Innenmaß der Außenputztür mit ca. +5 mm
anzeichnen.
•
Mit einer Stichsäge (Sägeblatt für Holzarbeiten) den
Ausschnitt aus der Frontplatte aussägen und die
Kanten mit einer Feile entgraten. Bei der
Verriegelung kann es bei gewissen Putztürbaureihen
notwendig sein, mit einer Holzraspelfeile eine kleine
30 mm breite Schräge einzufeilen, damit der Rahmen
umlaufend satt außen am LBS aufliegt.
•
Reinigungstür auflegen und mit den Mauerpratzen
oder Schrauben am LBS fixieren.
•
Achtung! Besonders bei starrem Abgasrohr darf kein
hervorstehendes Teil der Reinigungsöffnung (z.B. der
Drehknauf oder Griff) an der innerer Zargenseite der
Putztür anstehen!
•
Das Innenrohr muss sich frei nach oben ausdehnen
können!
