Installations-Hinweise
3.11 - HYDRAULISCHE HOLZKESSEL - INSTALLATION MIT GEREGELTEM
PUFFER-WÄRMESPEICHER
Unsere Installationsvorschläge, mit Ausnahme der Montage unserer Rücklauf-Temperaturanhebung ersetzen nicht die
detailierte Planung nach bauseitigen Gegebenheiten und die Anwendung der Regeln der Heizungstechnik.
Für Fehlfunktionen, die aus der Installation von nicht von UNICAL gelieferten Materialien entstammen, übernehmen wir
keine Gewährleistung. Keine Gewährleistung übernehmen wir auch für hydraulische Fehlfunktionen, die sich aus den
individuellen, bauseitigen Verhältnissen ergeben.
Die Auslegung des Puffer-Wärmespeichers erfolgt nach der Empfehlung in Kap. 3.6 in Seite 14, sowie sind die Hinweise
in Kap. 4.5 in Seite 44 zu beachten.
KESSEL-/ HEIZUNGSFUNKTION:
Das Kessel-Schaltfeld des AIREX 2S MODUL steuert
automatisch sämtliche erforderliche Funktionen.
Nach dem Anheizen des Kessels und Schliessen der Holz-
Fülltür und der Bypassklappe schaltet gesteuert von dem
rechts an der Kessel-Frontseite montierten Türkontakt-
schalter den Rauchgas-Ventilator und zunächst die
Kesselkreispumpe bis zu einer Kessel-Vorlauftemperatur
von 65°C ein.
Der Heizkessel muss zur gesicherten Verhinderung von
schädlicher Kondensat-Bildung mit einer Mindesttempe-
ratur von 65°C zu betrieben werden.
Sofern nur der Holzheizkessel in Betrieb ist, bleibt die Mischer-
kreispumpe zunächst über das Schaltfeld ausgeschaltet.
Ab einer Kessel-Vorlauftemperatur von 65°C schaltet die
Mischerkreispumpe ein und darunter aus. Der Kessel-Tem-
peraturregler wird im Normalfall auf 75 - 85°C eingestellt.
Nach dem Anheizen des Holzkessels und Schliessen der
TAS
KRF
HOLZ-HEIZKESSEL
Legende:
KVF
Temperaturfühler Holzkessel-Vorlauf
RF
Temperaturfühler Holzkessel-Rücklauf
KKP
Kesselkreispumpe, (zur Installation zwingend erforderlich, bei Nichtbeachtung VERLUST der KESSELGARANTIE)
RMV
Rücklauf-Mischventil, (zur Installation zwingend erforderlich, bei Nichtbeachtung VERLUST der KESSELGARANTIE)
KRF
Kessel-Rücklauffühler (Mischventil)
PMV
Puffer-Mischventil
SVA
Fühler zum Puffer-Mischventil
MM
Mot.3-Wegemischer
MKP
Mischerkreispumpe
SKB
Schwerkraftbremse
MAG Heizungs-Membran-Ausdehnungsgefäss
HK
Heizkreis
TKS
Türkontaktschalter
TT
Puffer-Wärmespeicher-Fühler
26
MAG
SVA
KVF
RMV
PMV
B
B
AB
A
AB
A
RF
KKP
PUFFER-WÄRMESPEICHER
Fülltüre schaltet, gesteuert von dem Türkontaktschalter (TKS),
der Rauchgas-Ventilator (GM) und zusätzlich geschaltet von
der Temperaturdifferenz, die Kesselkreispumpe (KKP) ein.
Über das thermische 3-Wege-Ventil (RMV), gesteuert von dem
im Holzkessel-Rücklauf montierten Tauchfühler (KRF), Stellung-
Skala 5 - 6, wird solange über den Weg B - AB Vorlauf-
wasser dem Kesselrücklauf beigemischt, bis dieser die
Minimaltemperatur ca. 65°C erreicht hat.
Mit Erreichen dieser sogenannten Minimaltemperatur beginnt
nun das Ventil RMV mit steigender Rücklauftemperatur pro-
portional den Weg A - AB bis zum vollen Durchgang zu öffnen.
ENTLADUNG DES PUFFERSPEICHERS:
Die Entladung des Pufferspeichers ist bis zu einer Sockel-
temperatur von ca. 50-55°C möglich, die durch die Sockel-
temperatur der Kesselanfahrentlastung der witterungs-
geführten Regelung vorgegeben ist.
TT (50-55°C)
SKB
MKP
B
MM
M
AB
A
HK

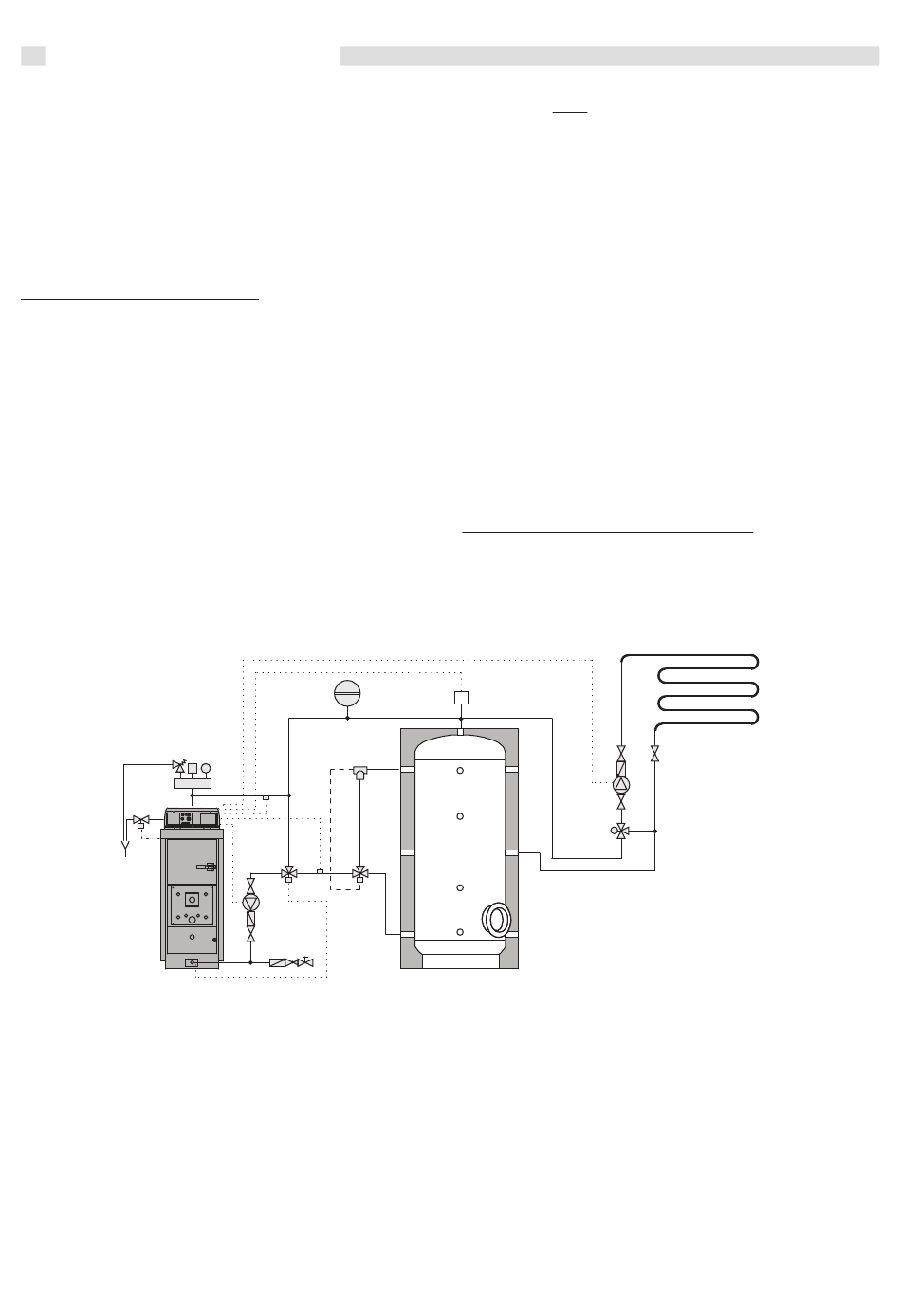

fig. 29
