Installations-Hinweise

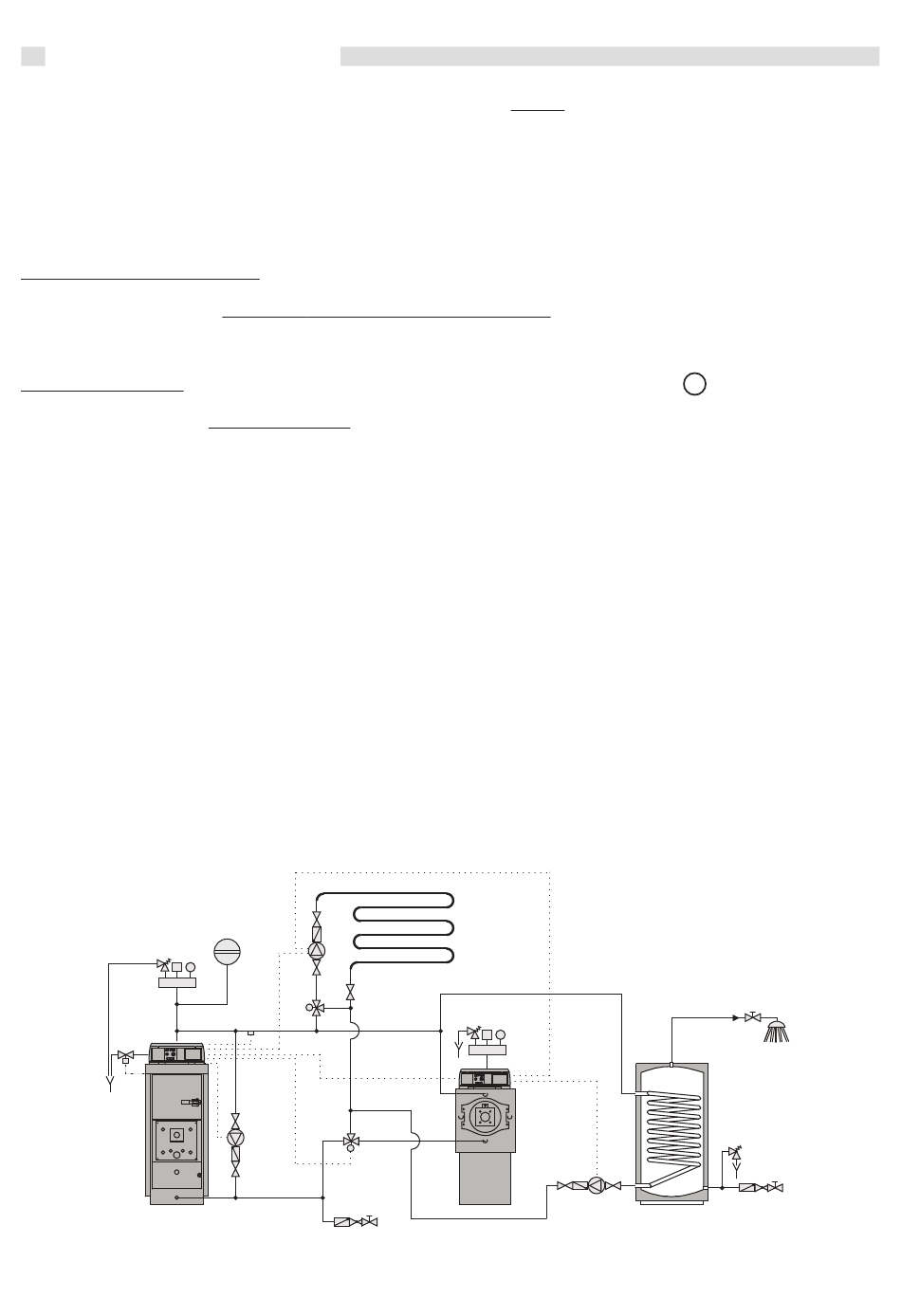

HYDRAULISCHE HOLZ - HEIZKESSEL - INSTALLATION OHNE PUFFER - WÄRMESPEICHER
MIT ÖL-/ GASHEIZKESSEL UND TEMPERATUR- GESTEUERTEM WARMWASSERSPEICHER.
Unsere Installationsvorschläge, mit Ausnahme der Montage unserer Rücklauf-Temperaturanhebung ersetzen nicht die
detailierte Planung nach bauseitigen Gegebenheiten und die Anwendung der Regeln der Heizungstechnik.
Für Fehlfunktionen, die aus der Installation von nicht von UNICAL gelieferten Materialien entstammen, übernehmen wir
keine Gewährleistung. Keine Gewährleistung übernehmen wir auch für hydraulische Fehlfunktionen, die sich aus den
individuellen, bauseitigen Verhältnissen ergeben.
KESSEL-/ HEIZUNGSFUNKTION: Heizkreis-seitig mit Motor-gesteuertem 3-Wegemischer im Heizungsvorlauf und
Motor-gesteuertem Umschaltventil zwischen Holzheizkessel und Öl-/ Gasheizkessel.
Die zwei Heizkessel sind hydraulisch im Paralellbetrieb geschaltet, wobei der Holzkessel-Rücklauf über ein
Motor-gesteuerten 3-Wegemischer in den Rücklaufanschluss des beigestellten Öl-/ Gasheizkessel mündet.
Die Speicheraufheizung geschieht über den Holzheizkessel oder über den beigestellten Öl-/ Gasheizkessel.
WICHTIGER HINWEIS: Im Kessel-Schaltfeld befindet sich ein Steckkontakt (JUMPER Pos. 2
Das Kessel-Schaltfeld des AIREX 2SMODUL steuert auto-
matisch sämtliche erforderliche Funktionen.
Nach dem Anheizen des Kessels und Schliessen der Holz-
Fülltür und der Bypassklappe schaltet gesteuert von dem
rechts an der Kessel-Frontseite montierten Türkontakt-
schalter den Rauchgas-Ventilator und zunächst die Kessel-
kreispumpe bis zu einer Kessel-Vorlauftemperatur von 65°C
ein.
Der Heizkessel muss zur gesicherten Verhinderung von
schädlicher Kondensat-Bildung mit einer Mindesttempe-
ratur von 65°C zu betrieben werden.
Sofern nur der Holzheizkessel in Betrieb ist, bleibt die Heizungs-
pumpe zunächst über das Schaltfeld ausgeschaltet.
Ab einer Kessel-Vorlauftemperatur von 65°C schaltet die
Mischerkreispumpe ein und darunter aus. Der Kessel-Tempe-
raturregler wird im Normalfall auf 75 - 85°C eingestellt.
Sofern im Kessel-Schaltfeld auf Automatikbetrieb eingestellt
wurde, Pos.22, Einstellung (O = Holzbetrieb) und der
Öl-/Gasheizkessel in Betriebsbereitschaft, Pos.23,
(Einstellung II), schaltet eine Timer-Abbrandüberwachung
bei Ausbrand des Holzheizkessels nach Temperaturabfall
TAS
HOLZ-HEIZKESSEL
24
Ansteuerung des Rauchgas-Ventilator: dieser JUMPER muss auf der Regelungsplatine
auf beide Kontakte aufgesteckt sein, siehe Kap.4.5 in Seite 44.
SKB
MAG
MKP
B
MM
M
AB
KVF
A
AB
B
KKP
M
UV
unter 60°C und nach einer Sicherheitszeit von 30 Minuten
den Holzheizkessel ab und die Betriebsbereitschaft des
Öl-/ Gasheizkessel ein.
Der Ventilator sowie die Kesselkreispumpe werden
ausgeschaltet.
Ein erneuter Betrieb des Holzheizkessels kann durch das
öffnen der oberen Fülltür und Betätigung des Netzbetriebs-
schalters (11) am Schaltfeld gestartet werden.
Das Motor-gesteuerte 3-Wege-Umschaltventil (UV) wird über
das Holz-Kesselschaltfeld gesteuert und schaltet bedarfs-
abhängig zwischen dem Holz- und Öl-/Gasheizkessel.
Der temperaturgesteuerte Warmwasser-Speicher ist im
Vorrangbetrieb geregelt. Bei Speicher-Wärmeanforderung ist
die Speicherladepumpe ein- und die Heizungspumpe
ausgeschaltet.
Die Funktion des Speicherbetriebes und der Wärmeladung
kann auch vom Holzheizkessel übernommen werden.
Wir verweisen jedoch auf die Betriebsproblematik wie in
Kap.5.6 in Seite 52 dargelegt.
HK
A
ÖL-/GASHEIZKESSEL
, PIN 54 - 55 zur
SLP
WARMWASSER-SPEICHER
fig. 27
