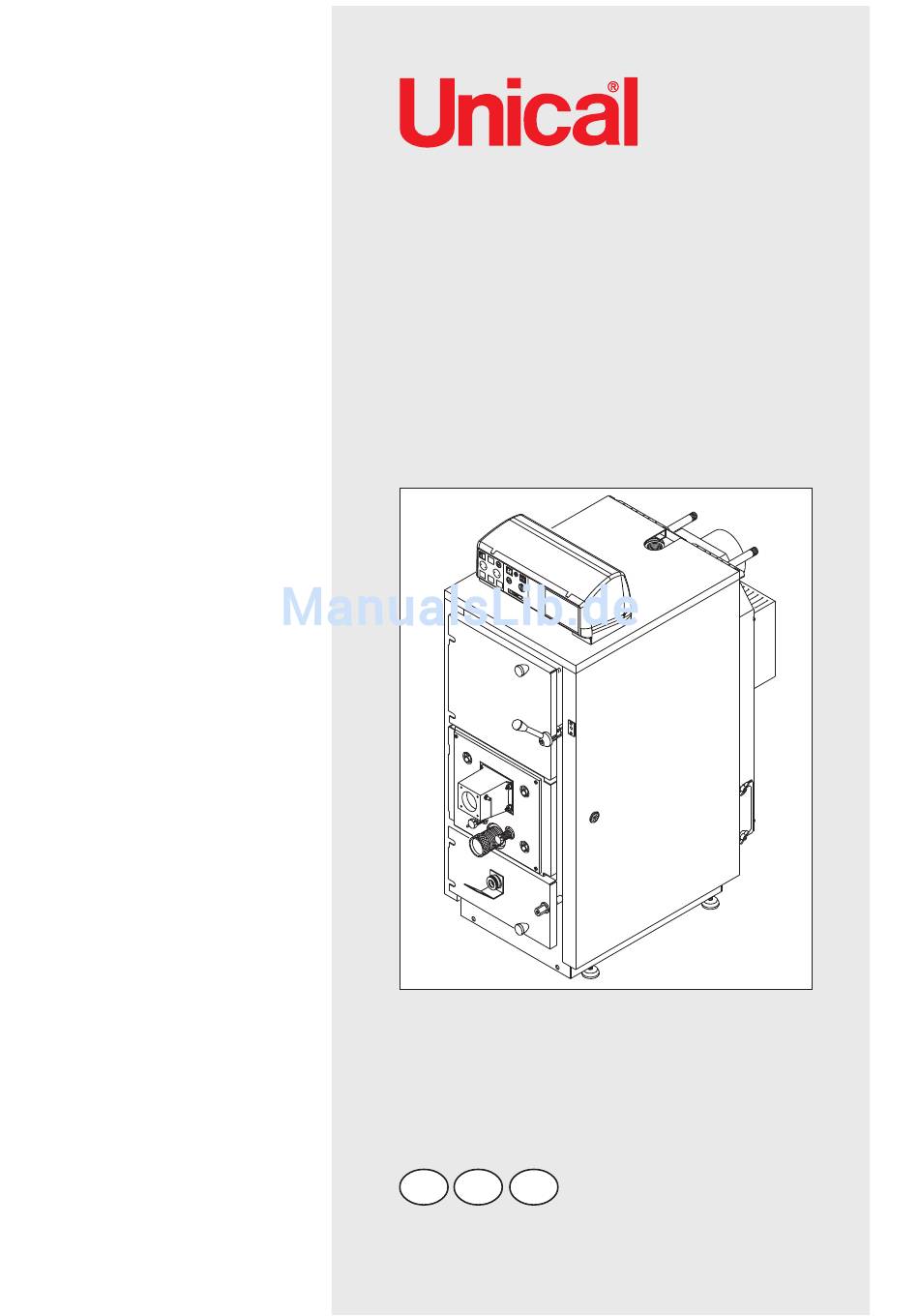

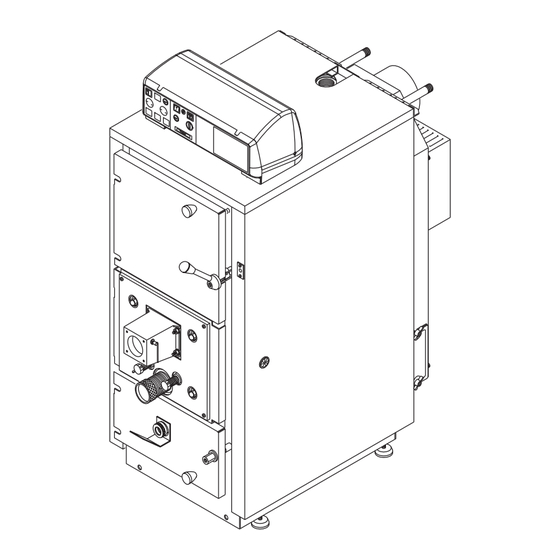

- Seite 1 AIREX 2S MODUL Bedienungsanleitung für den Betreiber Nuovo - 06/10 rev. 0...
-
Seite 2: Inhaltsverzeichnis
3.2 Darstellung der Kessel-Ersatzteile ........................... 18 3.3 Kessel-Ersatzteilliste ................................21 EMPFEHLUNG: In Ergänzung zu dieser Bedienungsanleitung AIREX 2S MODUL sollten für weitere wichtige Detail- Informationen und Funktionsmerkmale die Original-Bedienungsanleitungen vom Hersteller u.a. der Heizungsregelung und der installierten Heizungskomponenten von der installierenden Fachfirma... -
Seite 3: Allgemeinenhiweise
Eine unzulängliche und unsachgemäße Installation kann Schäden für Personen, Tiere und Gegenstände zur Folge haben, für die die UNICAL keine Haftung übernimmt. Die UNICAL HOLZ-Stahlheizkessel dürfen nur für den in dieser Anleitung angegebenen Bestimmungs- zweck installiert werden. Jede andere Verwendung gilt als nichtbestimmungsgemäss und liegt außerhalb jeglicher Garantieansprüche. -
Seite 4: Heizungsbetrieb Und Bedienung
Diese Sockel-Temperaturen dürfen nicht unterschritten werden. Es sind geeignete Maßnahmen zur Kessel-Rücklaufanhebung vorzusehen. UNICAL übernimmt keine Gewährleistung für Schäden, die infolge von Taupunktkorrosion durch zu niedrige Kesselwasser- und Heizungs-Rücklauftemperaturen entstehen. Die Lebensdauer des Heizkessels sowie der gesamten Heizungsanlage wird von den Heizungs -Wasserverhält- nissen beeinflusst. -
Seite 5: Schaltfeld-Frontansicht
2.1 - KESSELSCHALTFELD “BEDIENUNGSELEMENTE” (CODE-NR. 26262) Schaltfeld für den Holzheizkessel vom Typ AIREX 2S MODUL mit der Möglichkeit auf einen nebenstehenden Gas- oder Öl-betriebenen Kessel umzuschalten. Modulierender - Betrieb des Rauchgas-Ventilator, ohne Funktion für Teillast, mit “Kaminkehrer”-Prüftaste, mit integrierter Regelung für einen Pufferwärmespeicher oder Speicherkessel sowie einen Warmwaaserspeicher. - Seite 6 Bedienung des Kessel-Schaltfeld Gebläse - Betriebsschalter Nr. 12 Der Gebläse-Betriebsschalter ist in Pos. I eingeschaltet und in Pos. 0 ausgeschaltet! - In Pos. I ist die elektrische Stromversorgung zum Rauchgas-Ventilator über den im Schaltfeld eingebau- ten KesselTemperaturregler und Sicherheitstempera- turbegrenzer hergestellt. - In Pos.
- Seite 7 Bedienung des Kessel-Schaltfeld Öl-/ Gas-Heizkesselbetrieb: Kessel-Betriebsschalter Nr. 11 Vor der Betätigung des Betriebsschalters zuerst den Heizungs-Hauptschalter / Gefahrenschalter einschalten! - Einschalten in Pos. I, Ausschalten in Pos. 0, grüne Betriebslampe erlischt. - Kessel-Schaltfeld in Betriebsbereitschaft! Betriebschalter in Pos. I bei leuchtender Betriebslampe für den Heizbetrieb eingeschaltet.
- Seite 8 Bedienung des Kessel-Schaltfeld Automatischer Holz- Öl-/ Gas-Kesselbetrieb: Kessel-Betriebsschalter Nr. 11 Vor der Betätigung des Betriebsschalters zuerst den Heizungs-Hauptschalter / Gefahrenschalter einschalten! - Einschalten in Pos. I, Ausschalten in Pos. 0, grüne Betriebslampe erlischt. - Kessel-Schaltfeld in Betriebsbereitschaft! Betriebschalter in Pos. I bei leuchtender Betriebslampe für den Heizbetrieb eingeschaltet.
-
Seite 9: Witterungsgeführte Heizungsregelung
Bedienung des Kessel-Schaltfeld Holzkessel-Heizungs-Temperaturregelung Nr. 32 Die Kessel-Heizungstemperaturregelung geschieht im Temperaturbereich von 75 - 85°C. - Drehen des Drehknopfes nach “rechts” ergibt eine höhere, nach “links” eine geringere Temperatur- einstellung. Heizungs-Temperaturüberwachung Nr. 42 Über den auf der Schaltfeldfront eingebauten Kessel- thermometer kann die jeweilige Betriebstemperatur abgelesen werden. -
Seite 10: Allgemeine Hinweise Zur Holz-Verbrennung
Betriebs-Hinweise 2.3 - ALLGEMEINE HINWEISE ZUR HOLZ- 2.4 - DER HOLZ-BRENNSTOFF VERBRENNUNG Für eine kontinuierliche Funktion darf der Holz- Im Trocknungsprozess verliert Holz seine Spezialheizkessel nur in Verbindung mit einem natürliche Feuchtigkeit. ausreichenden Wärmespeicher, einer Rücklauf- Waldfrisches Holz hat einen Wassergehalt von rund 50%. -
Seite 11: Brennholz-Trocknung
Bedienung des Kessel-Schaltfeld 2.5 - BRENNHOLZ-TROCKNUNG ALLGEMEINE-REGELN: Die eingebrachte Holzmenge entzünden. Brennholz sofort nach der Fällung einsägen, in gemäß den Hierzu keine hochbrennbaren Hilfszündstoffe verwenden, Kessel-Füllraumtiefen aufspalten und aufsteren, eventuell auch mit Grillanzünder anzünden. AIREX 25 2S u. 40 2S = Längenabmessung 50cm (+1cm, -4cm) AIREX 50 2S u. -
Seite 12: Feuerungs-Einstellung
Betriebs-Hinweise 2.7 - HOLZHEIZKESSEL- “FEUERUNGS-EINSTELLUNG” Luftmengen - Einstellung bei Vollast (maximale Kesselleistung) Grundsätzlich muss eine Fein- und Endeinstellung der Luftmengen nur bei heisser Brennkammer vorgenommen werden! Primär - Lufteinstellung Öffnen der PRIMÄR-LUFT Öffnen der SEKUNDÄR-LUFT Sekundär - Lufteinstellung GROSSE EINSTELLSCHRAUBE: KLEINE EINSTELLSCHRAUBEN: (Geeignet für die Verfeuerung einer HOLZ-QUALITÄT:... -
Seite 13: Unterschiedliche Verbrennungssituationen
Betriebs-Hinweise Luftmengen - Einstellung für Kessel-Typ AIREX 65 2S und AIREX 80 2S bei Volllast (maximale Kesselleistung): Diese Einstellung ist auch abhängig von der Holz-Qualität und C-P Primärluftkammer mit seitlicher Lufteinstellung vom Feuchtegehalt des Holzes. C-S Sekundärluftkammer mit seitlicher Lufteinstellung Lufteinstell-Gestänge EINSTELLUNGSEMPFEHLUNG bei heißem Feuerraum: A = Gute bis sehr gute Holz-Qualität... -
Seite 14: Hinweise Zu Funktionsstörungen
Betriebs-Hinweise 2.10 - HINWEISE ÜBER FUNKTIONSSTÖRUNGEN UND DEREN BEHEBUNG Störungen: Abhilfen: Kessel erreicht innerhalb 30 Minuten nicht die Minimal- 1. Schwerkraftzirkulation unterbinden. temperatur und schaltet den Rauchgas-Ventilator und die 2. Pumpen und andere Verbraucher am Schaltfeld Kesselkreispumpe ab bzw.. bei Automatik auf den Öl-/ anschließen. -
Seite 15: Heizkessel-Wartung Und Instandhaltung
Beauftragte und unter Brennerplatte und frontseitige Türfüllungen Verwendung von UNICAL Original-Ersatzteile bei den Wartungsarbeiten sorgfältig behan- durchgeführt werden. deln und nicht mit spitzen Werkzeugen beschädigen. Für entsprechende Reparatur-Erfordernisse dürfen nur von UNICAL freigegebene Mate- rialien eingesetzt werden. -
Seite 16: Reinigung Der Kessel - Luft- Und Rauchgasführung
Wartungs-Hinweise 3.1 - REINIGUNG DER KESSEL - LUFT- UND RAUCHGASFÜHRUNG 1 - Keramische Bodenplatte 2 - Seitliche Dichtungen 3 - Vordere- und hintere Dichtung 4 - Brenner-Gusseinsatz 5 - Flammen-stabilisierende Glühstäbe Reinigungswerkzeug: 1 - Schürhaken 2 - Kratzer 3 - Reinigungsschaufel 4 - Reinigungsbürste mit Halter... -
Seite 17: Ersatzteil-Nachweis
Wenn verhärtet oder brüchig austauschen Brennraum- und Türdichtungen Rauchgassammler-Dichtung Zustand überprüfen Wenn verhärtet oder brüchig austauschen Reinigen und in richtiger Glühstab und Gusseinsätze Material-Zustand überprüfen Position wieder plazieren, defekte Körper ersetzen Keramische Einbauten: Risse, Beschädigungen Mit UNICAL Reparatur- und Füllmaterial Brennerplatte, in Türen ausbessern... -
Seite 18: Darstellung Der Kessel- Ersatz- Und Instandsetzungsteile
Ersatzteil-Nachweis 3.2 - DARSTELLUNG DER KESSEL- ERSATZ- UND INSTANDSETZUNGSTEILE ERSATZTEIL-LEGENDE siehe Seite 21! AIREX 25 2S AIREX 40 2S AIREX 50 2S AIREX 65 2S AIREX 80 2S... - Seite 19 Ersatzteil-Nachweis AIREX 25 2S AIREX 40 2S AIREX 50 2S AIREX 65 2S AIREX 80 2S AIREX 25 2S AIREX 40 2S AIREX 50 2S...
- Seite 20 Ersatzteil-Nachweis AIREX 65 2S AIREX 80 2S...
-
Seite 21: Kessel-Ersatzteilliste
Ersatzteil-Nachweis 3.3 - KESSEL- ERSATZTEILLISTE “AIREX 2S MODUL” KOMPONENTEN KESSELTYP POS. BESTELL-NR. BEZEICHNUNG “AIREX” 25 2S 40 2S 50 2S 65 2S 80 2S 20446 Türdichtung Glasfaser 16x21 m. 1,2 m. 1,45 m. 1,45 m. 1,6 m. 1,6 IMP0010 Türknopf M 8 MAN0010 Türgriff... - Seite 22 Notizen...
- Seite 23 Notizen...
- Seite 24 - info@unical-ag.com “Die Unical AG lehnt jede Haftung für Ungenauigkeiten verursacht durch Fehler bei Übertragung oder Druck ab. Die Unical AG behält sich das Recht vor, Änderungen an Produkten ohne vorhergehende Ankündingung vorzunehmen und am Markt einzuführen, insbesondere dann, wenn diese als notwendig oder als nützlich erachtet werden.”...
