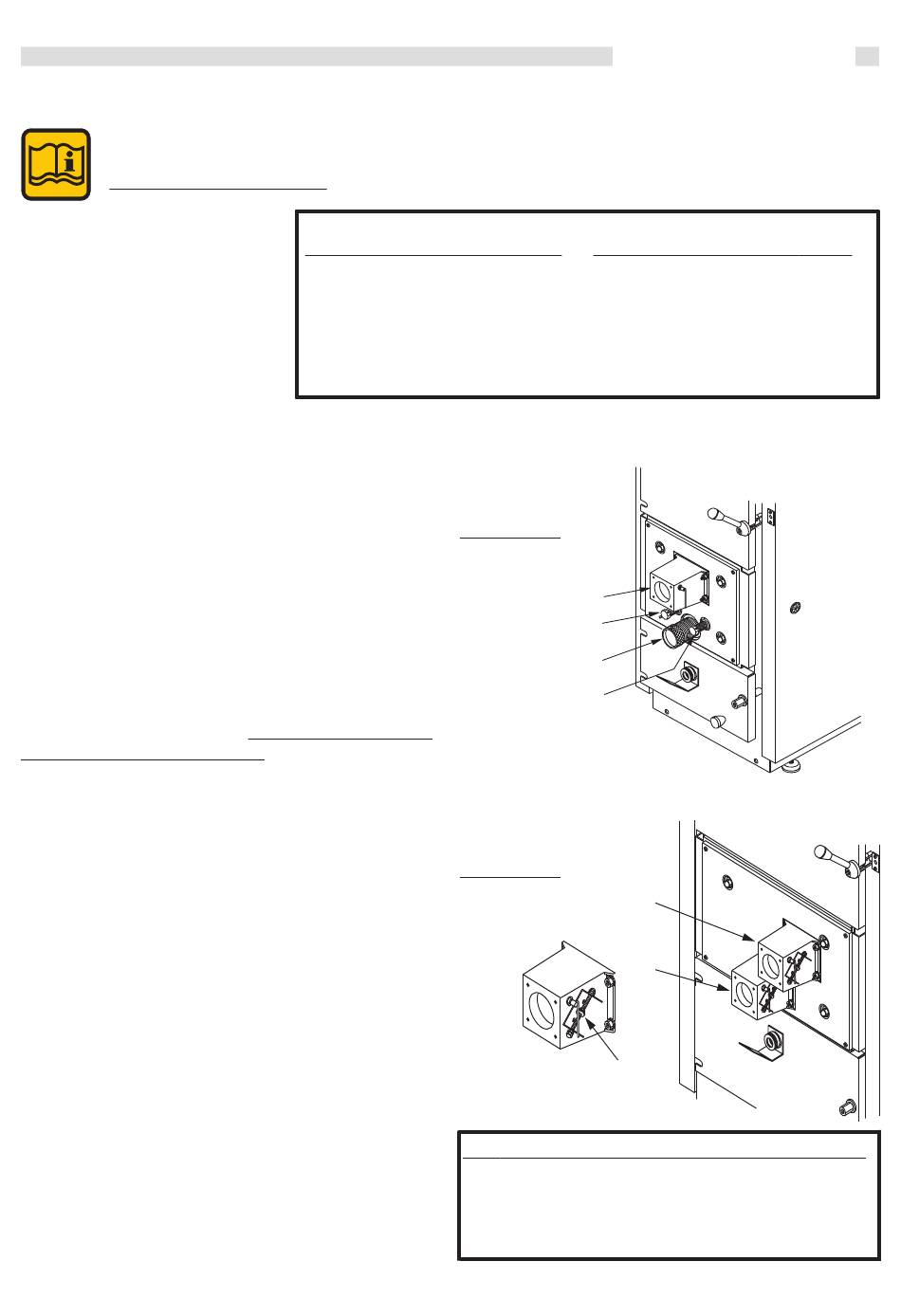

5.7 - HOLZHEIZKESSEL- "FEUERUNGS-EINSTELLUNG"
Luftmengen - Einstellung bei Vollast (maximale Kesselleistung)
Grundsätzlich muss eine Fein- und Endeinstellung der Luftmengen
nur bei heisser Brennkammer vorgenommen werden!
P =
Primär - Lufteinstellung
S =
Sekundär - Lufteinstellung
(Geeignet für die Verfeuerung einer
mittleren Holz - Qualität)
GROSSE REGELSCHRAUBE:
P = Primärluft - Regelung
KLEINE REGELSCHRAUBEN:
S = Sekundärluft - Regelung
Die Schrauben sind bei Kessel- Anlieferung voll eingedreht,
und werden gegen den Uhrzeigersinn geöffnet.
EINSTELLUNG:
A = Gute bis sehr gute Holz-Qualitat, mit einem
Feuchtegehalt ca. 15-25%
B = Geringe Holz-Qualitat, mit einem Feuchtegehalt
von ca. 9-18%.
In der Regel ist für die Sekundärluft-Einstellung nur eine ein-
malige Einstellung bei der Kessel-Inbetriebnahme erforderlich.
Eine richtige Primär-Lufteinstellung bewirkt eine geräuscharme
Flamme, deren Länge senkrecht nach unten, maximal bis zum
Hitzeschild der heißen Brennkammer reicht.
ACHTUNG:
Während des Heizbetriebes muss die untere Brenn-
raumtüre geschlossen bleiben. Die Öffnung der Türe
erfolgt mittels Sechskantschlüssel.
WICHTIG:
Bei Schwachlastbetrieb sinkt die Abgastemperatur im
Dauerbetrieb unter ca. 160°C ab.
Bei Unklarheiten über die Eignung des Schornsteins
mit diesen Betriebstemperaturen muß der Bezirks-
schornsteinfeger meister informiert werden.
Dies hat in der Regel eine Eignungsprüfung zur Folge.
Bei Nichteinhaltung dieser Empfehlung und
Versottung des Schornsteins entbindet sich
der Kessel-Hersteller jeglicher Haftung und
daraus entstehender Kosten.
Durch Veränderung der Einstellung an der Primärluft-Schraube
kann Einfluß auf die Abgastemperatur und den CO
genommen werden.
Durch Herausdrehen der Schraube wird der CO
Abgastemperatur und die Leistung höher.
Nach dem CO
und Abgastemperatur im vorgegebenen Rahmen
²
liegen, wird nun über die Sekundärluft-Einstellschrauben der
CO-Gehalt einreguliert.
Öffnen der PRIMÄR-LUFT
GROSSE EINSTELLSCHRAUBE:
HOLZ-QUALITÄT:
Umdrehungen:
für Kessel AIREX 25 2S 4
für Kessel AIREX 40 2S 7
für Kessel AIREX 50 2S 9
C Luftverteilerkammer mit Klappe
P Primärluft-Einstellschraube
S Sekundärluft-Einstellschrauben
P1 Primärluft-Verteiler
S1 Sekundärluftkanäle
KESSEL-TYP:
AIREX 25 2S
C-P Primärluftkammer mit seitlicher Lufteinstellung
C-S Sekundärluftkammer mit seitlicher Lufteinstellung
1
KESSEL-TYP:
AIREX 65 2S
- Gehalt
²
- Gehalt, die
²
LAST-EINSTELLUNG BEI KESSEL-TYP 65 2S und 80 2S:
Bei den Kesseln AIREX 65 2S und AIREX 80 2S wird die
Lufteinstellung und Luftverteilung an den zwei Primärluft-
Verteiler (C - P) eingestellt:
P = Primärluft,
S = Sekundärluft durchgeführt.
Betriebs-Hinweise
Öffnen der SEKUNDÄR-LUFT
KLEINE EINSTELLSCHRAUBEN:
A
B
Umdrehungen:
5
für Kessel AIREX 25 2S 8
für Kessel AIREX 40 2S 9
10
für Kessel AIREX 50 2S 10
12
40 2S
50 2S
C
S
P
S
Lufteinstell-Gestänge
C-P
80 2S
C-S
1
HOLZ-QUALITÄT:
A
B
8
9
10
fig. 48
fig. 49
