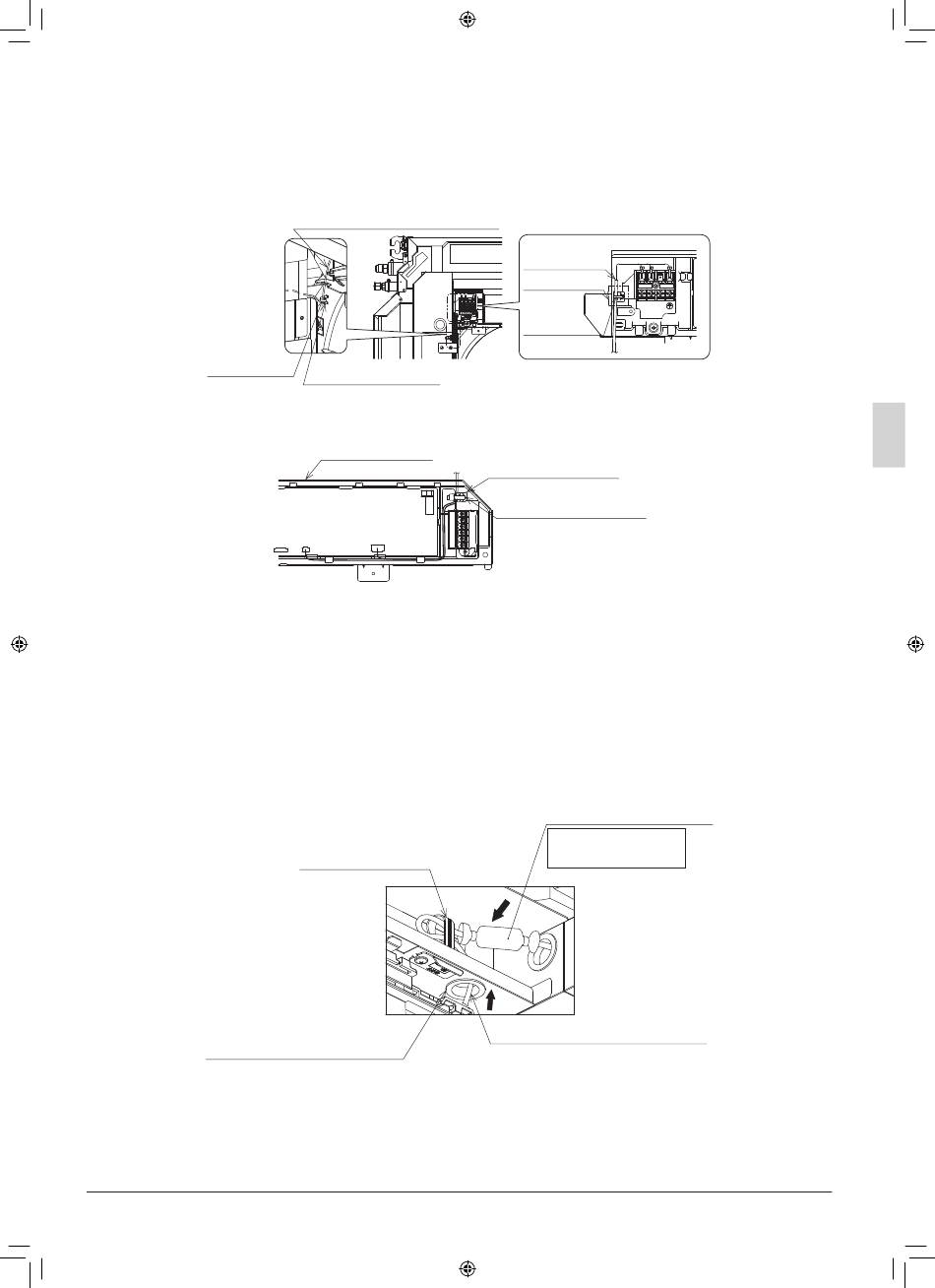

4. Regroupez les fils d'alimentation (noir et blanc) et le fil de terre (vert ou jaune) et fixez-les à la pièce de
fixation A à l'intérieur du contrôleur de l'unité intérieure et à la pièce de fixation B sur l'embouchure à
l'aide de pinces (2). (Reportez-vous à la Figure 19.) Toutefois, si vous utilisez un faisceau vendu
séparément, fixez-les ensemble à la pièce de fixation B.
5. Fixez les faisceaux avec relais (3) et le fil de signal (gris) à la pièce de fixation C à l'intérieur du
contrôleur de l'unité intérieure à l'aide de pinces (2). (Reportez-vous à la Figure 20.)
Collier de
serrage (2)
(Accessoire)
6. Après avoir fait passer les fils de sortie du moteur oscillant par le trou de passage des fils de sortie
(Reportez-vous à la Figure 21), faites passer le fil de sortie du moteur oscillant par le tube en verre
(grand) (4).
Puis connectez le faisceau avec relais (grand) (3) au fil de sortie du moteur oscillant.
(Reportez-vous à la Figure 22.)
7. Placez le connecteur connecté à l'intérieur du tube en verre et fixez-le en serrant les deux extrémités
du tube en verre avec des colliers (2). (Reportez-vous à la Figure 22.)
8. Poussez les fils de sortie du moteur oscillant et du capteur dans la position indiquée à la Figure 21 et
fixez-les avec une plaque de serrage. (Reportez-vous à la Figure 21.)
Trou de passage de câblage
pour les fils de sortie
Français
03_FR_3P701968-3.indd 16 03_FR_3P701968-3.indd 16
Fils d'alimentation et de terre
Pièce de fixation B
Figure 19
Contrôleur de
l'unité intérieure
Figure 20
Plaque de serrage
Figure 21
Fils d'alimentation
et de terre
Pièce de fixation A
Collier de
serrage (2)
(Accessoire)
Pièce de fixation C
Collier de serrage (2)
(Accessoire)
Fils de sortie connectés
Les pousser aussi
loin que possible.
Fil de sortie du moteur pivotant
16
