7. TRABALHOS DE CABLAGEM ELÉTRICA
AVISO
Desligue todas as fontes de alimentação do ar condicionado (nas unidades interior e exterior) antes de
realizar trabalhos de cablagem.
Se não o fizer, poderá originar choque elétrico.
• Ligar a cablagem da unidade de purificação de ar UV streamer à caixa de controlo da unidade interior.
(Ver Figura 14).
* Depois de prender os fios, corte as partes em excesso das braçadeiras.
* Utilize a cablagem (3) para o painel padrão.
• Puxe para fora os fios de alimentação (preto e branco) e o fio de terra (verde ou amarelo) empurrados
para a unidade de purificação de ar UV streamer no passo "5. INSTALAÇÃO DA UNIDADE DE
PURIFICAÇÃO DE AR UV STREAMER", e ligue ao bloco terminal de alimentação da unidade interior.
• Passe o fio de sinal (cinzento) através do orifício para cablagem 2, e ligar ao conector X6A (cinzento) na
placa de circuitos da unidade interior.
Ao fazê-lo, passe o fio de sinal por baixo dos ganchos 1 e 2.
• Passe a cablagem (3) através do orifício para cablagem 2 para ligar o lado macho da cablagem (3) ao
conector X36A (branco). Ao fazê-lo, passe a cablagem (3) por baixo do gancho 1.
11
08_PT_3P701968-3.indd 11 08_PT_3P701968-3.indd 11

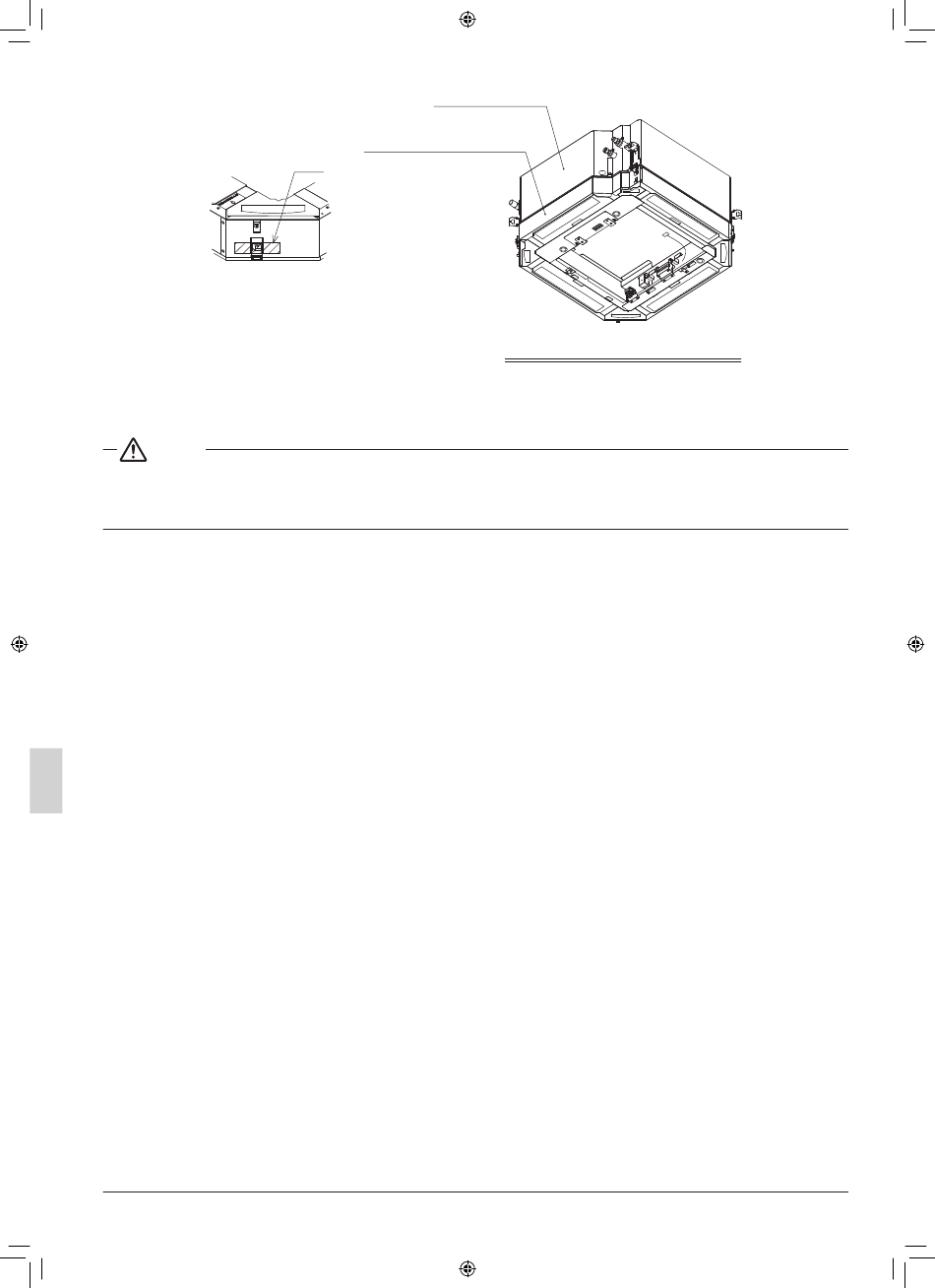

Unidade de purificação
de ar UV streamer
Fita
Figura 11
Unidade interior
Diagrama de instalação concluída
Português
