ATENÇÃO
Fixe os fios ligados do motor de oscilação e do sensor com uma
placa de fixação. Envolva a placa de fixação com uma peça revestida
de resina para que a cablagem não toque na aresta da placa
metálica.

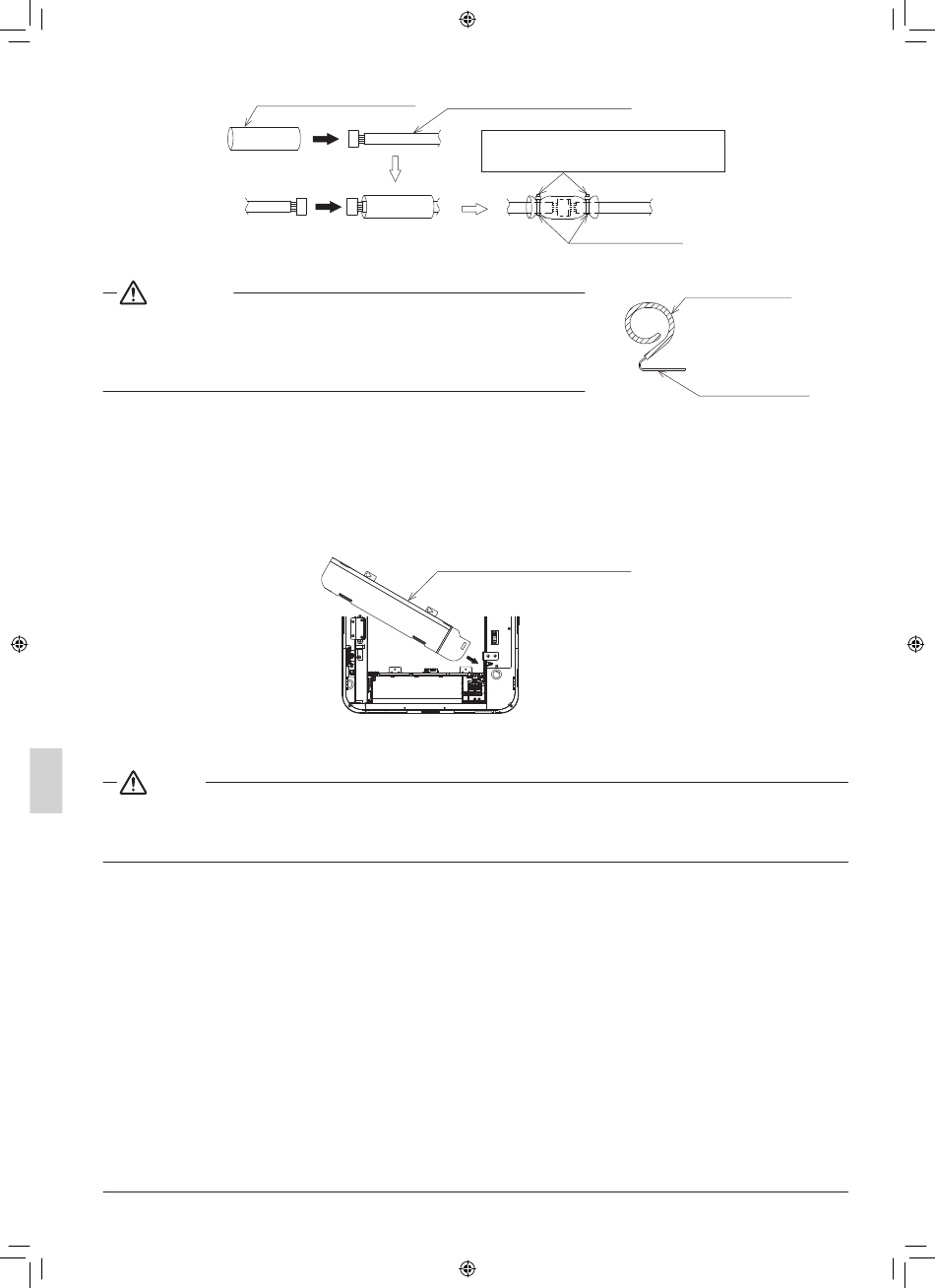

9. Quando instalar simultaneamente o adaptador de restauro de cablagem, consulte o guia de instalação
([2]-4).
10. Quando todo o trabalho estiver concluído, coloque a tampa da caixa de controlo da unidade de
purificação de ar UV streamer na ordem inversa do procedimento de remoção.
Encaixe a tampa da caixa de controlo da unidade interior, inserindo primeiro o lado do fio de alimentação.
(Ver Figura 23). Quando terminar o trabalho, certifique-se de que a tampa não se solta.
Aperte os parafusos com um binário de aperto de 1,1±0,2 N•m.
AVISO
Fixar firmemente a tampa da caixa de controlo, organizando os fios de modo a que nenhum fique preso e
a tampa da caixa de controlo possa ficar bem fechada. Se os fios estiverem apertados e a tampa da caixa
de controlo não estiver bem fechada poderão ocorrer choques elétricos ou um incêndio.
17
08_PT_3P701968-3.indd 17 08_PT_3P701968-3.indd 17
Tubo de vidro (grande)
Figura 22
Figura 23
Fio do motor de oscilação
Aperte de modo a que o conector
fique no centro do tubo de vidro.
Braçadeira (2)
(Acessório)
Tampa da caixa de controlo
(Unidade interior)
Capa de resina
Extremidade da
chapa metálica
Português
