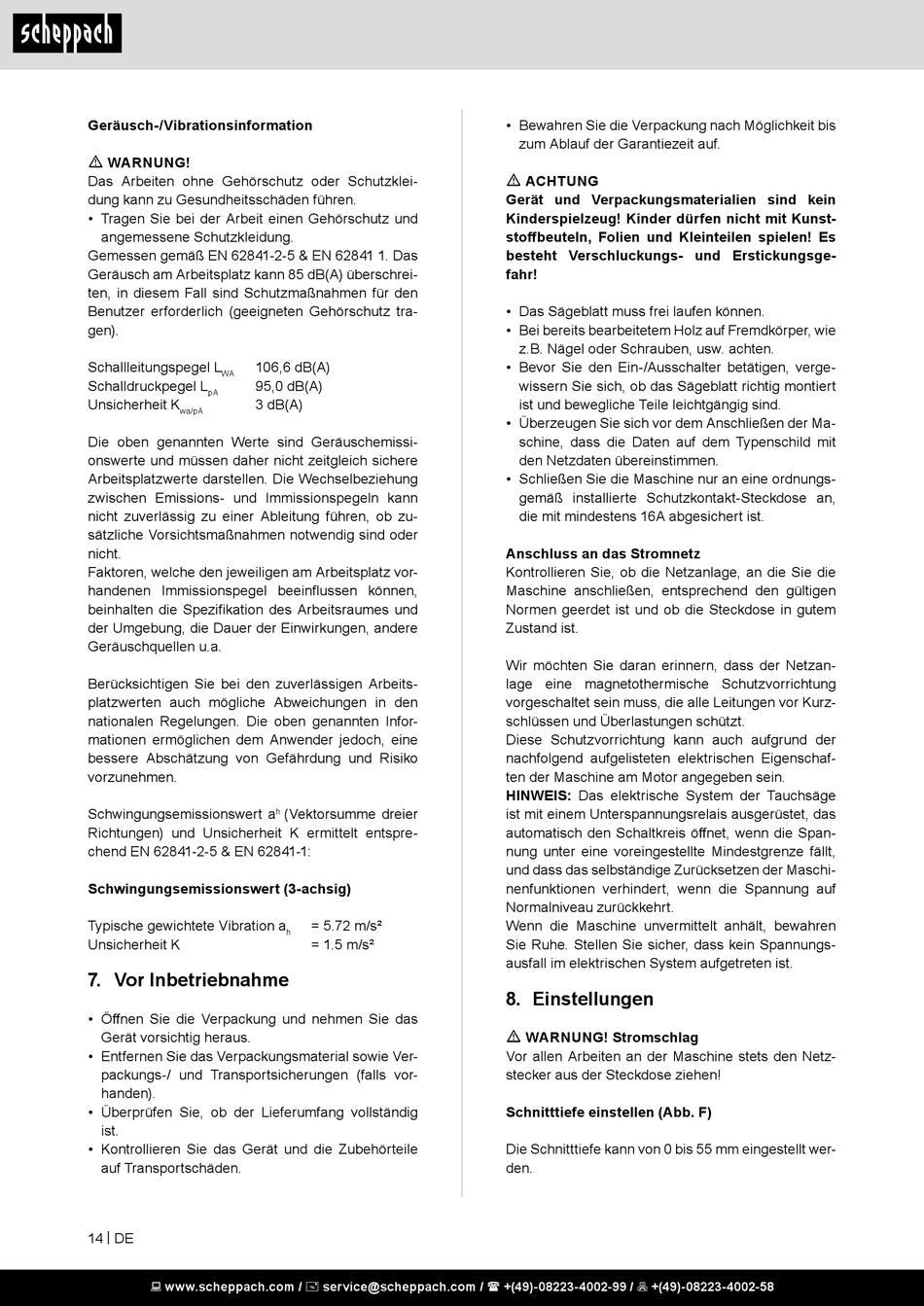

Vor Inbetriebnahme; Einstellungen - Scheppach 5901802915 Original Bedienungsanleitung

Geräusch-/Vibrationsinformation
m WARNUNG!
Das Arbeiten ohne Gehörschutz oder Schutzklei-
dung kann zu Gesundheitsschäden führen.
• Tragen Sie bei der Arbeit einen Gehörschutz und
angemessene Schutzkleidung.
Gemessen gemäß EN 62841-2-5 & EN 62841 1. Das
Geräusch am Arbeitsplatz kann 85 dB(A) überschrei-
ten, in diesem Fall sind Schutzmaßnahmen für den
Benutzer erforderlich (geeigneten Gehörschutz tra-
gen).
Schallleitungspegel L 106,6 dB(A)
WA
Schalldruckpegel L 95,0 dB(A)
pA
Unsicherheit K 3 dB(A)
wa/pA
Die oben genannten Werte sind Geräuschemissi-
onswerte und müssen daher nicht zeitgleich sichere
Arbeitsplatzwerte darstellen. Die Wechselbeziehung
zwischen Emissions- und Immissionspegeln kann
nicht zuverlässig zu einer Ableitung führen, ob zu-
sätzliche Vorsichtsmaßnahmen notwendig sind oder
nicht.
Faktoren, welche den jeweiligen am Arbeitsplatz vor-
handenen Immissionspegel beeinflussen können,
beinhalten die Spezifikation des Arbeitsraumes und
der Umgebung, die Dauer der Einwirkungen, andere
Geräuschquellen u.a.
Berücksichtigen Sie bei den zuverlässigen Arbeits-
platzwerten auch mögliche Abweichungen in den
nationalen Regelungen. Die oben genannten Infor-
mationen ermöglichen dem Anwender jedoch, eine
bessere Abschätzung von Gefährdung und Risiko
vorzunehmen.
Schwingungsemissionswert a
Richtungen) und Unsicherheit K ermittelt entspre-
chend EN 62841-2-5 & EN 62841-1:
Schwingungsemissionswert (3-achsig)
Typische gewichtete Vibration a
Unsicherheit K

7. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
14 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
(Vektorsumme dreier
h
= 5.72 m/s²
h
= 1.5 m/s²
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
m ACHTUNG
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an,
die mit mindestens 16A abgesichert ist.
Anschluss an das Stromnetz
Kontrollieren Sie, ob die Netzanlage, an die Sie die
Maschine anschließen, entsprechend den gültigen
Normen geerdet ist und ob die Steckdose in gutem
Zustand ist.
Wir möchten Sie daran erinnern, dass der Netzan-
lage eine magnetothermische Schutzvorrichtung
vorgeschaltet sein muss, die alle Leitungen vor Kurz-
schlüssen und Überlastungen schützt.
Diese Schutzvorrichtung kann auch aufgrund der
nachfolgend aufgelisteten elektrischen Eigenschaf-
ten der Maschine am Motor angegeben sein.
HINWEIS: Das elektrische System der Tauchsäge
ist mit einem Unterspannungsrelais ausgerüstet, das
automatisch den Schaltkreis öffnet, wenn die Span-
nung unter eine voreingestellte Mindestgrenze fällt,
und dass das selbständige Zurücksetzen der Maschi-
nenfunktionen verhindert, wenn die Spannung auf
Normalniveau zurückkehrt.
Wenn die Maschine unvermittelt anhält, bewahren
Sie Ruhe. Stellen Sie sicher, dass kein Spannungs-
ausfall im elektrischen System aufgetreten ist.

8. Einstellungen

m WARNUNG! Stromschlag
Vor allen Arbeiten an der Maschine stets den Netz-
stecker aus der Steckdose ziehen!
Schnitttiefe einstellen (Abb. F)
Die Schnitttiefe kann von 0 bis 55 mm eingestellt wer-
den.
