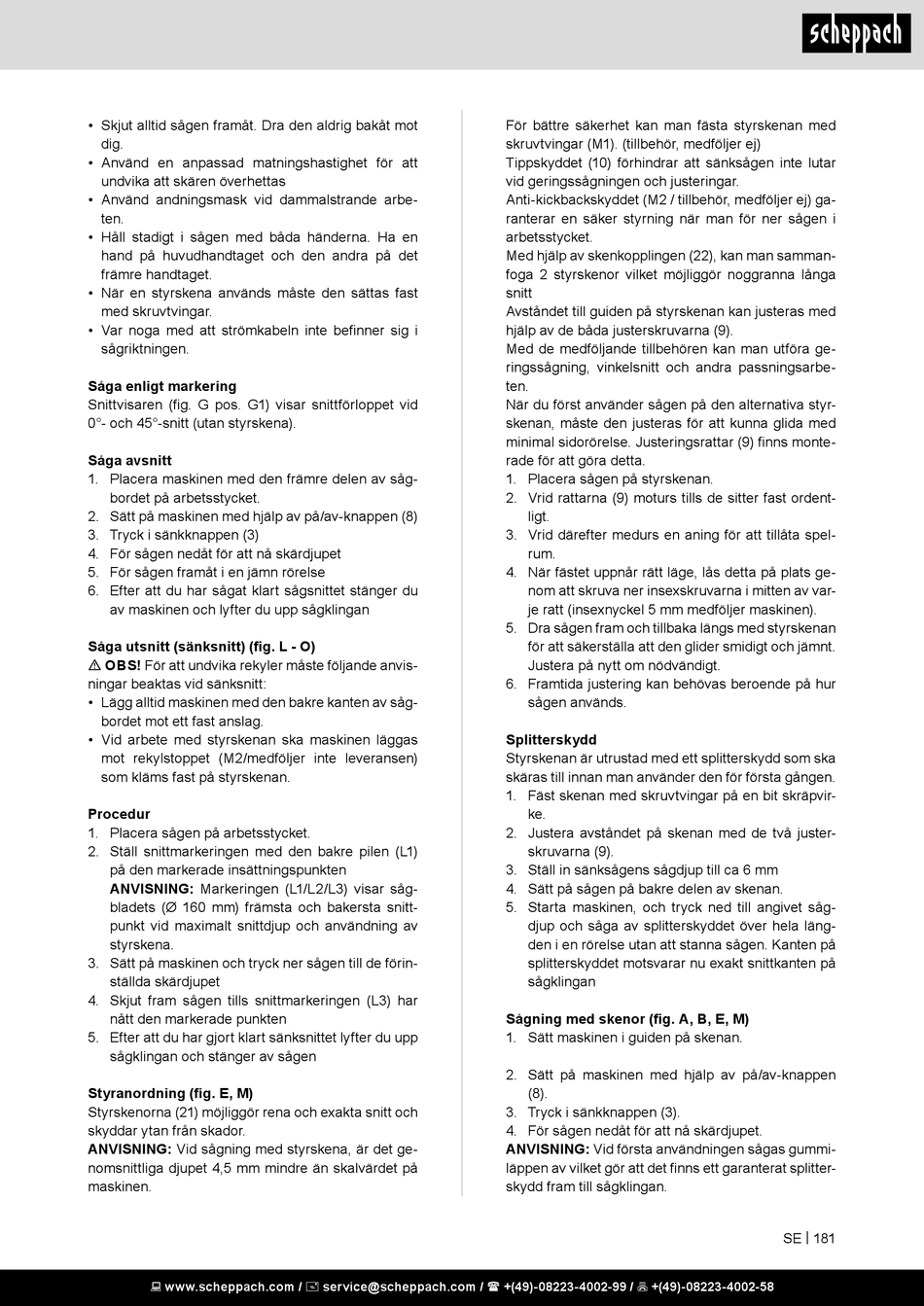

Scheppach 5901802915 Original Bedienungsanleitung Seite 181

• Skjut alltid sågen framåt. Dra den aldrig bakåt mot
dig.
• Använd en anpassad matningshastighet för att
undvika att skären överhettas
• Använd andningsmask vid dammalstrande arbe-
ten.
• Håll stadigt i sågen med båda händerna. Ha en
hand på huvudhandtaget och den andra på det
främre handtaget.
• När en styrskena används måste den sättas fast
med skruvtvingar.
• Var noga med att strömkabeln inte befinner sig i
sågriktningen.
Såga enligt markering
Snittvisaren (fig. G pos. G1) visar snittförloppet vid
0°- och 45°-snitt (utan styrskena).
Såga avsnitt
1. Placera maskinen med den främre delen av såg-
bordet på arbetsstycket.
2. Sätt på maskinen med hjälp av på/av-knappen (8)
3. Tryck i sänkknappen (3)
4. För sågen nedåt för att nå skärdjupet
5. För sågen framåt i en jämn rörelse
6. Efter att du har sågat klart sågsnittet stänger du
av maskinen och lyfter du upp sågklingan
Såga utsnitt (sänksnitt) (fig. L - O)
m OBS! För att undvika rekyler måste följande anvis-
ningar beaktas vid sänksnitt:
• Lägg alltid maskinen med den bakre kanten av såg-
bordet mot ett fast anslag.
• Vid arbete med styrskenan ska maskinen läggas
mot rekylstoppet (M2/medföljer inte leveransen)
som kläms fast på styrskenan.
Procedur
1. Placera sågen på arbetsstycket.
2. Ställ snittmarkeringen med den bakre pilen (L1)
på den markerade insättningspunkten
ANVISNING: Markeringen (L1/L2/L3) visar såg-
bladets (Ø 160 mm) främsta och bakersta snitt-
punkt vid maximalt snittdjup och användning av
styrskena.
3. Sätt på maskinen och tryck ner sågen till de förin-
ställda skärdjupet
4. Skjut fram sågen tills snittmarkeringen (L3) har
nått den markerade punkten
5. Efter att du har gjort klart sänksnittet lyfter du upp
sågklingan och stänger av sågen
Styranordning (fig. E, M)
Styrskenorna (21) möjliggör rena och exakta snitt och
skyddar ytan från skador.
ANVISNING: Vid sågning med styrskena, är det ge-
nomsnittliga djupet 4,5 mm mindre än skalvärdet på
maskinen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
För bättre säkerhet kan man fästa styrskenan med
skruvtvingar (M1). (tillbehör, medföljer ej)
Tippskyddet (10) förhindrar att sänksågen inte lutar
vid geringssågningen och justeringar.
Anti-kickbackskyddet (M2 / tillbehör, medföljer ej) ga-
ranterar en säker styrning när man för ner sågen i
arbetsstycket.
Med hjälp av skenkopplingen (22), kan man samman-
foga 2 styrskenor vilket möjliggör noggranna långa
snitt
Avståndet till guiden på styrskenan kan justeras med
hjälp av de båda justerskruvarna (9).
Med de medföljande tillbehören kan man utföra ge-
ringssågning, vinkelsnitt och andra passningsarbe-
ten.
När du först använder sågen på den alternativa styr-
skenan, måste den justeras för att kunna glida med
minimal sidorörelse. Justeringsrattar (9) finns monte-
rade för att göra detta.
1. Placera sågen på styrskenan.
2. Vrid rattarna (9) moturs tills de sitter fast ordent-
ligt.
3. Vrid därefter medurs en aning för att tillåta spel-
rum.
4. När fästet uppnår rätt läge, lås detta på plats ge-
nom att skruva ner insexskruvarna i mitten av var-
je ratt (insexnyckel 5 mm medföljer maskinen).
5. Dra sågen fram och tillbaka längs med styrskenan
för att säkerställa att den glider smidigt och jämnt.
Justera på nytt om nödvändigt.
6. Framtida justering kan behövas beroende på hur
sågen används.
Splitterskydd
Styrskenan är utrustad med ett splitterskydd som ska
skäras till innan man använder den för första gången.
1. Fäst skenan med skruvtvingar på en bit skräpvir-
ke.
2. Justera avståndet på skenan med de två juster-
skruvarna (9).
3. Ställ in sänksågens sågdjup till ca 6 mm
4. Sätt på sågen på bakre delen av skenan.
5. Starta maskinen, och tryck ned till angivet såg-
djup och såga av splitterskyddet över hela läng-
den i en rörelse utan att stanna sågen. Kanten på
splitterskyddet motsvarar nu exakt snittkanten på
sågklingan
Sågning med skenor (fig. A, B, E, M)
1. Sätt maskinen i guiden på skenan.
2. Sätt på maskinen med hjälp av på/av-knappen
(8).
3. Tryck i sänkknappen (3).
4. För sågen nedåt för att nå skärdjupet.
ANVISNING: Vid första användningen sågas gummi-
läppen av vilket gör att det finns ett garanterat splitter-
skydd fram till sågklingan.
