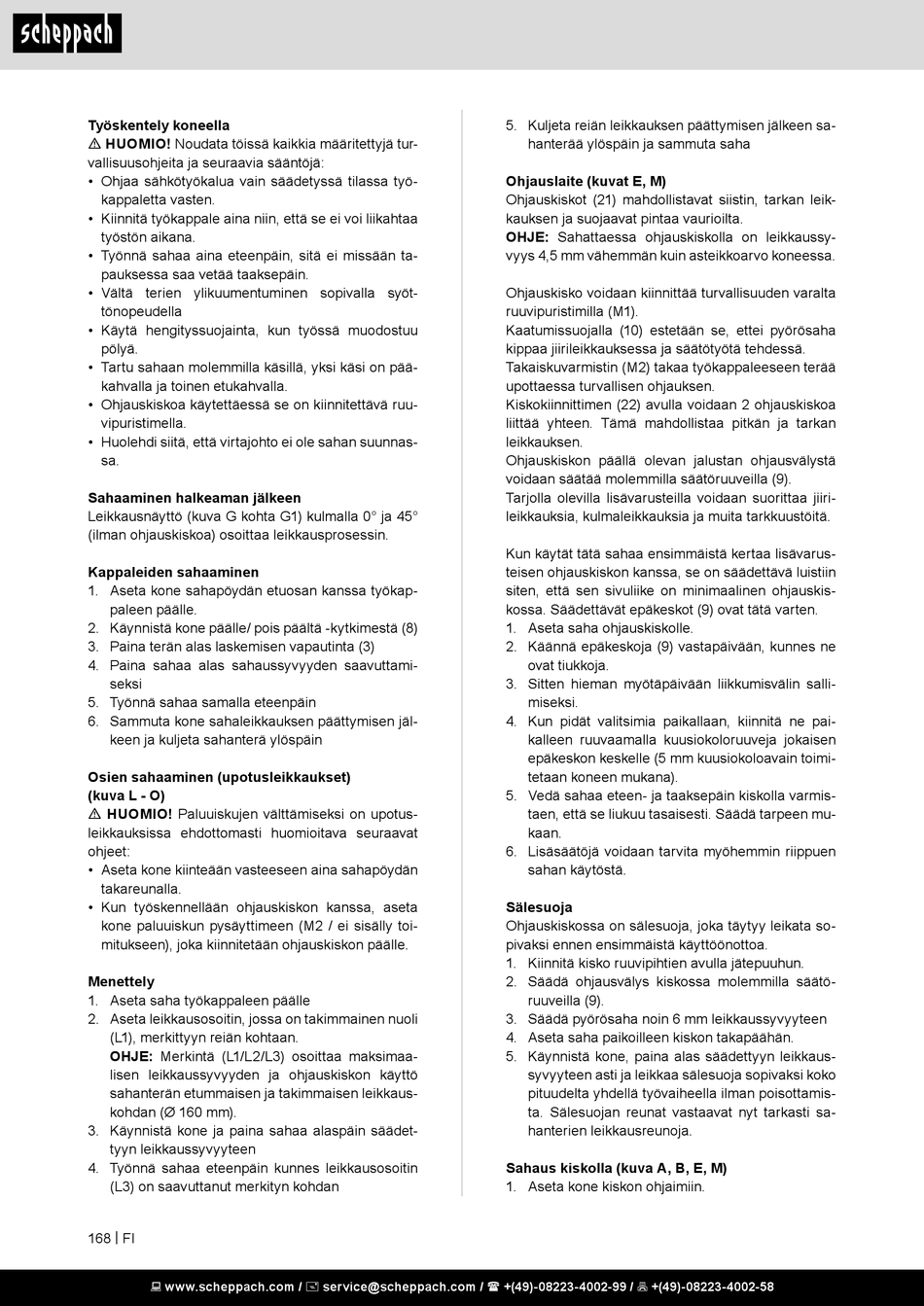

Työskentely koneella
m HUOMIO! Noudata töissä kaikkia määritettyjä tur-
vallisuusohjeita ja seuraavia sääntöjä:
• Ohjaa sähkötyökalua vain säädetyssä tilassa työ-
kappaletta vasten.
• Kiinnitä työkappale aina niin, että se ei voi liikahtaa
työstön aikana.
• Työnnä sahaa aina eteenpäin, sitä ei missään ta-
pauksessa saa vetää taaksepäin.
• Vältä terien ylikuumentuminen sopivalla syöt-
tönopeudella
• Käytä hengityssuojainta, kun työssä muodostuu
pölyä.
• Tartu sahaan molemmilla käsillä, yksi käsi on pää-
kahvalla ja toinen etukahvalla.
• Ohjauskiskoa käytettäessä se on kiinnitettävä ruu-
vipuristimella.
• Huolehdi siitä, että virtajohto ei ole sahan suunnas-
sa.
Sahaaminen halkeaman jälkeen
Leikkausnäyttö (kuva G kohta G1) kulmalla 0° ja 45°
(ilman ohjauskiskoa) osoittaa leikkausprosessin.
Kappaleiden sahaaminen
1. Aseta kone sahapöydän etuosan kanssa työkap-
paleen päälle.
2. Käynnistä kone päälle/ pois päältä -kytkimestä (8)
3. Paina terän alas laskemisen vapautinta (3)
4. Paina sahaa alas sahaussyvyyden saavuttami-
seksi
5. Työnnä sahaa samalla eteenpäin
6. Sammuta kone sahaleikkauksen päättymisen jäl-
keen ja kuljeta sahanterä ylöspäin
Osien sahaaminen (upotusleikkaukset)
(kuva L - O)
m HUOMIO! Paluuiskujen välttämiseksi on upotus-
leikkauksissa ehdottomasti huomioitava seuraavat
ohjeet:
• Aseta kone kiinteään vasteeseen aina sahapöydän
takareunalla.
• Kun työskennellään ohjauskiskon kanssa, aseta
kone paluuiskun pysäyttimeen (M2 / ei sisälly toi-
mitukseen), joka kiinnitetään ohjauskiskon päälle.
Menettely
1. Aseta saha työkappaleen päälle
2. Aseta leikkausosoitin, jossa on takimmainen nuoli
(L1), merkittyyn reiän kohtaan.
OHJE: Merkintä (L1/L2/L3) osoittaa maksimaa-
lisen leikkaussyvyyden ja ohjauskiskon käyttö
sahanterän etummaisen ja takimmaisen leikkaus-
kohdan (Ø 160 mm).
3. Käynnistä kone ja paina sahaa alaspäin säädet-
tyyn leikkaussyvyyteen
4. Työnnä sahaa eteenpäin kunnes leikkausosoitin
(L3) on saavuttanut merkityn kohdan
168 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Kuljeta reiän leikkauksen päättymisen jälkeen sa-
hanterää ylöspäin ja sammuta saha
Ohjauslaite (kuvat E, M)
Ohjauskiskot (21) mahdollistavat siistin, tarkan leik-
kauksen ja suojaavat pintaa vaurioilta.
OHJE: Sahattaessa ohjauskiskolla on leikkaussy-
vyys 4,5 mm vähemmän kuin asteikkoarvo koneessa.
Ohjauskisko voidaan kiinnittää turvallisuuden varalta
ruuvipuristimilla (M1).
Kaatumissuojalla (10) estetään se, ettei pyörösaha
kippaa jiirileikkauksessa ja säätötyötä tehdessä.
Takaiskuvarmistin (M2) takaa työkappaleeseen terää
upottaessa turvallisen ohjauksen.
Kiskokiinnittimen (22) avulla voidaan 2 ohjauskiskoa
liittää yhteen. Tämä mahdollistaa pitkän ja tarkan
leikkauksen.
Ohjauskiskon päällä olevan jalustan ohjausvälystä
voidaan säätää molemmilla säätöruuveilla (9).
Tarjolla olevilla lisävarusteilla voidaan suorittaa jiiri-
leikkauksia, kulmaleikkauksia ja muita tarkkuustöitä.
Kun käytät tätä sahaa ensimmäistä kertaa lisävarus-
teisen ohjauskiskon kanssa, se on säädettävä luistiin
siten, että sen sivuliike on minimaalinen ohjauskis-
kossa. Säädettävät epäkeskot (9) ovat tätä varten.
1. Aseta saha ohjauskiskolle.
2. Käännä epäkeskoja (9) vastapäivään, kunnes ne
ovat tiukkoja.
3. Sitten hieman myötäpäivään liikkumisvälin salli-
miseksi.
4. Kun pidät valitsimia paikallaan, kiinnitä ne pai-
kalleen ruuvaamalla kuusiokoloruuveja jokaisen
epäkeskon keskelle (5 mm kuusiokoloavain toimi-
tetaan koneen mukana).
5. Vedä sahaa eteen- ja taaksepäin kiskolla varmis-
taen, että se liukuu tasaisesti. Säädä tarpeen mu-
kaan.
6. Lisäsäätöjä voidaan tarvita myöhemmin riippuen
sahan käytöstä.
Sälesuoja
Ohjauskiskossa on sälesuoja, joka täytyy leikata so-
pivaksi ennen ensimmäistä käyttöönottoa.
1. Kiinnitä kisko ruuvipihtien avulla jätepuuhun.
2. Säädä ohjausvälys kiskossa molemmilla säätö-
ruuveilla (9).
3. Säädä pyörösaha noin 6 mm leikkaussyvyyteen
4. Aseta saha paikoilleen kiskon takapäähän.
5. Käynnistä kone, paina alas säädettyyn leikkaus-
syvyyteen asti ja leikkaa sälesuoja sopivaksi koko
pituudelta yhdellä työvaiheella ilman poisottamis-
ta. Sälesuojan reunat vastaavat nyt tarkasti sa-
hanterien leikkausreunoja.
Sahaus kiskolla (kuva A, B, E, M)
1. Aseta kone kiskon ohjaimiin.
