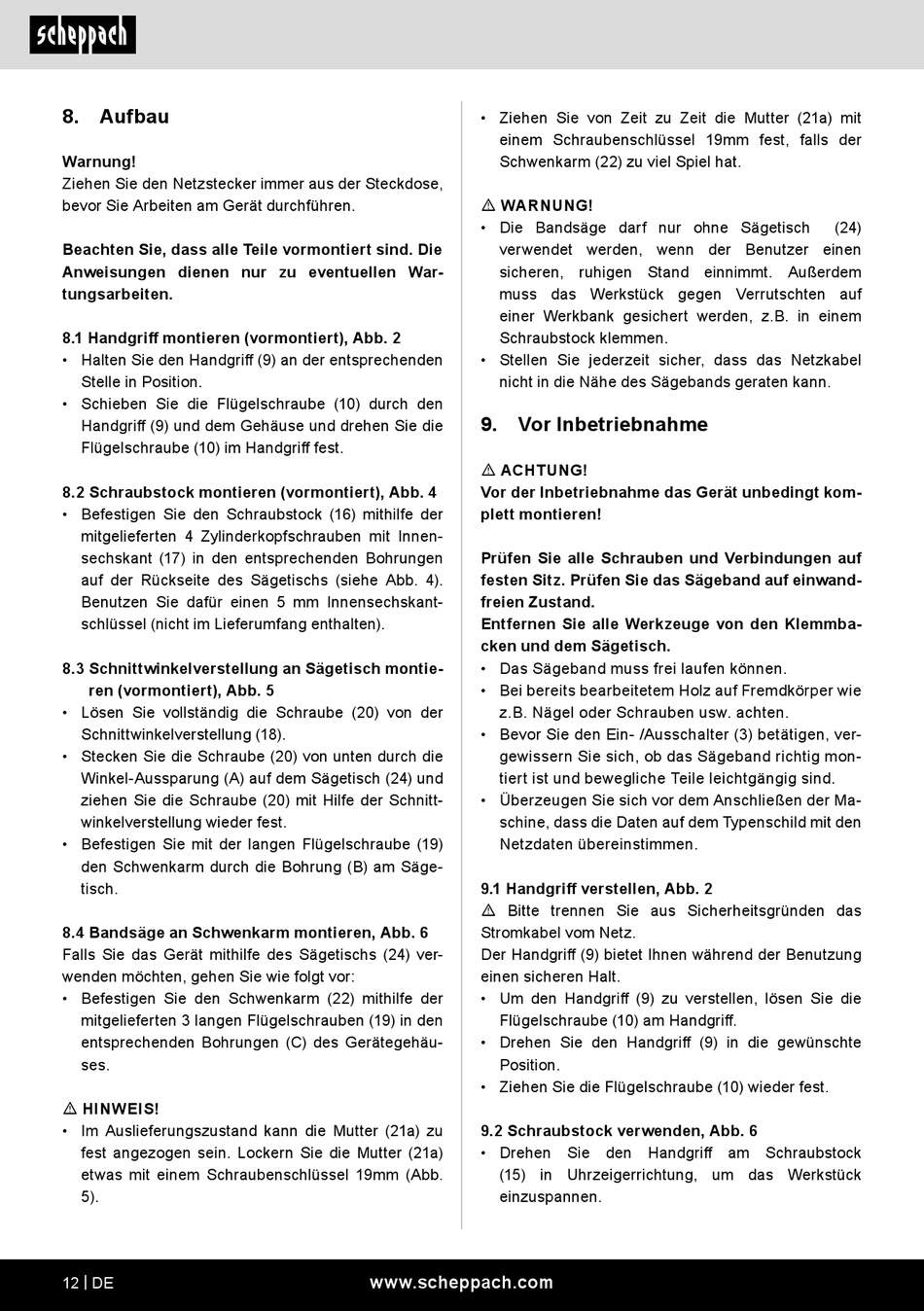

8. Aufbau

Warnung!
Ziehen Sie den Netzstecker immer aus der Steckdose,
bevor Sie Arbeiten am Gerät durchführen.
Beachten Sie, dass alle Teile vormontiert sind. Die
Anweisungen dienen nur zu eventuellen War-
tungsarbeiten.
8.1 Handgriff montieren (vormontiert), Abb. 2
• Halten Sie den Handgriff (9) an der entsprechenden
Stelle in Position.
• Schieben Sie die Flügelschraube (10) durch den
Handgriff (9) und dem Gehäuse und drehen Sie die
Flügelschraube (10) im Handgriff fest.
8.2 Schraubstock montieren (vormontiert), Abb. 4
• Befestigen Sie den Schraubstock (16) mithilfe der
mitgelieferten 4 Zylinderkopfschrauben mit Innen-
sechskant (17) in den entsprechenden Bohrungen
auf der Rückseite des Sägetischs (siehe Abb. 4).
Benutzen Sie dafür einen 5 mm Innensechskant-
schlüssel (nicht im Lieferumfang enthalten).
8.3 Schnittwinkelverstellung an Sägetisch montie-
ren (vormontiert), Abb. 5
• Lösen Sie vollständig die Schraube (20) von der
Schnittwinkelverstellung (18).
• Stecken Sie die Schraube (20) von unten durch die
Winkel-Aussparung (A) auf dem Sägetisch (24) und
ziehen Sie die Schraube (20) mit Hilfe der Schnitt-
winkelverstellung wieder fest.
• Befestigen Sie mit der langen Flügelschraube (19)
den Schwenkarm durch die Bohrung (B) am Säge-
tisch.
8.4 Bandsäge an Schwenkarm montieren, Abb. 6
Falls Sie das Gerät mithilfe des Sägetischs (24) ver-
wenden möchten, gehen Sie wie folgt vor:
• Befestigen Sie den Schwenkarm (22) mithilfe der
mitgelieferten 3 langen Flügelschrauben (19) in den
entsprechenden Bohrungen (C) des Gerätegehäu-
ses.
m HINWEIS!
• Im Auslieferungszustand kann die Mutter (21a) zu
fest angezogen sein. Lockern Sie die Mutter (21a)
etwas mit einem Schraubenschlüssel 19mm (Abb.
5).
12 | DE
• Ziehen Sie von Zeit zu Zeit die Mutter (21a) mit
einem Schraubenschlüssel 19mm fest, falls der
Schwenkarm (22) zu viel Spiel hat.
m WARNUNG!
• Die Bandsäge darf nur ohne Sägetisch
verwendet werden, wenn der Benutzer einen
sicheren, ruhigen Stand einnimmt. Außerdem
muss das Werkstück gegen Verrutschten auf
einer Werkbank gesichert werden, z.B. in einem
Schraubstock klemmen.
• Stellen Sie jederzeit sicher, dass das Netzkabel
nicht in die Nähe des Sägebands geraten kann.
9.

Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Prüfen Sie alle Schrauben und Verbindungen auf
festen Sitz. Prüfen Sie das Sägeband auf einwand-
freien Zustand.
Entfernen Sie alle Werkzeuge von den Klemmba-
cken und dem Sägetisch.
• Das Sägeband muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein- /Ausschalter (3) betätigen, ver-
gewissern Sie sich, ob das Sägeband richtig mon-
tiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
9.1 Handgriff verstellen, Abb. 2
m Bitte trennen Sie aus Sicherheitsgründen das
Stromkabel vom Netz.
Der Handgriff (9) bietet Ihnen während der Benutzung
einen sicheren Halt.
• Um den Handgriff (9) zu verstellen, lösen Sie die
Flügelschraube (10) am Handgriff.
• Drehen Sie den Handgriff (9) in die gewünschte
Position.
• Ziehen Sie die Flügelschraube (10) wieder fest.
9.2 Schraubstock verwenden, Abb. 6
• Drehen Sie den Handgriff am Schraubstock
(15) in Uhrzeigerrichtung, um das Werkstück
einzuspannen.
