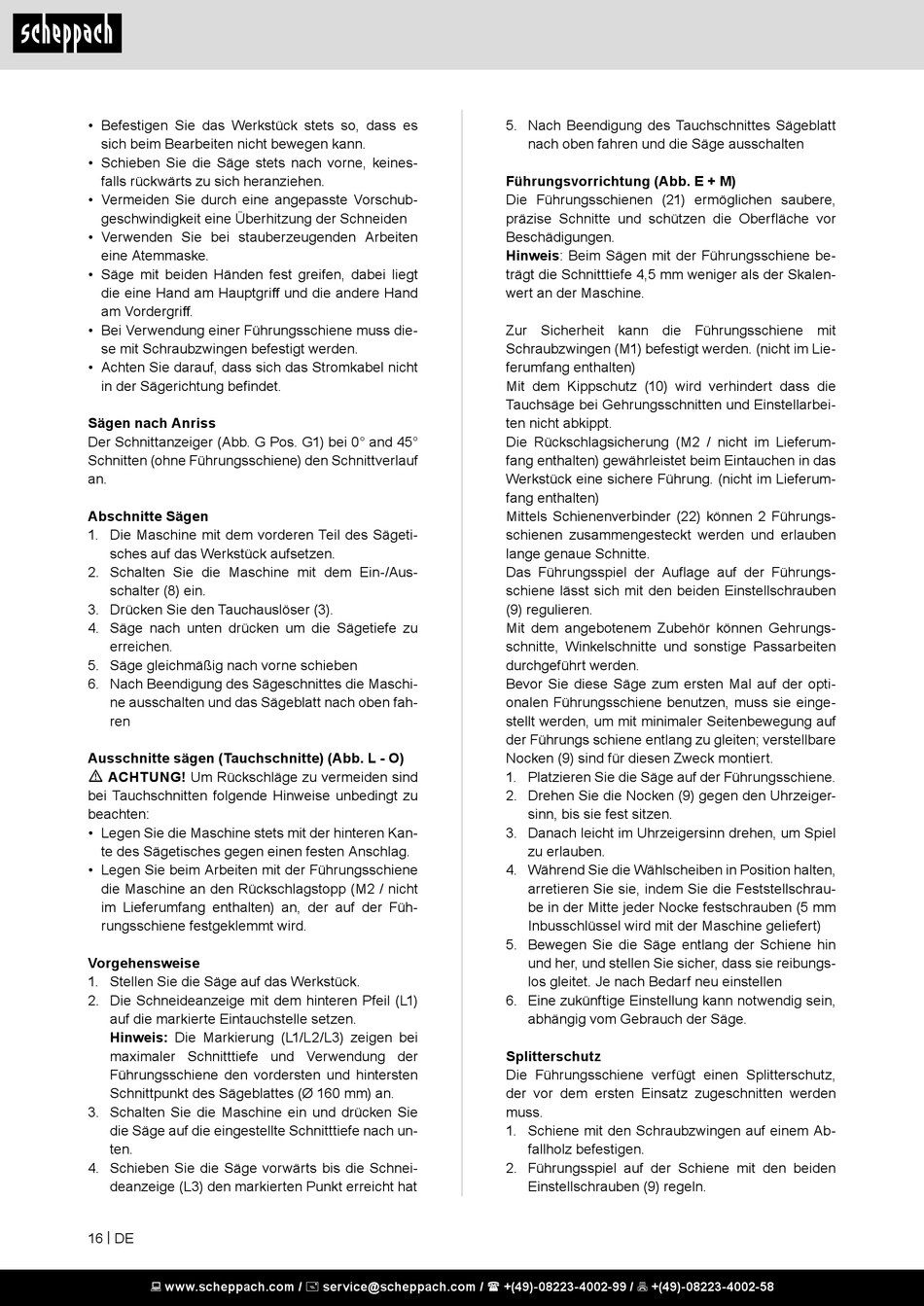

Scheppach 5901802915 Original Bedienungsanleitung Seite 16

• Befestigen Sie das Werkstück stets so, dass es
sich beim Bearbeiten nicht bewegen kann.
• Schieben Sie die Säge stets nach vorne, keines-
falls rückwärts zu sich heranziehen.
• Vermeiden Sie durch eine angepasste Vorschub-
geschwindigkeit eine Überhitzung der Schneiden
• Verwenden Sie bei stauberzeugenden Arbeiten
eine Atemmaske.
• Säge mit beiden Händen fest greifen, dabei liegt
die eine Hand am Hauptgriff und die andere Hand
am Vordergriff.
• Bei Verwendung einer Führungsschiene muss die-
se mit Schraubzwingen befestigt werden.
• Achten Sie darauf, dass sich das Stromkabel nicht
in der Sägerichtung befindet.
Sägen nach Anriss
Der Schnittanzeiger (Abb. G Pos. G1) bei 0° and 45°
Schnitten (ohne Führungsschiene) den Schnittverlauf
an.
Abschnitte Sägen
1. Die Maschine mit dem vorderen Teil des Sägeti-
sches auf das Werkstück aufsetzen.
2. Schalten Sie die Maschine mit dem Ein-/Aus-
schalter (8) ein.
3. Drücken Sie den Tauchauslöser (3).
4. Säge nach unten drücken um die Sägetiefe zu
erreichen.
5. Säge gleichmäßig nach vorne schieben
6. Nach Beendigung des Sägeschnittes die Maschi-
ne ausschalten und das Sägeblatt nach oben fah-
ren
Ausschnitte sägen (Tauchschnitte) (Abb. L - O)
m
ACHTUNG! Um Rückschläge zu vermeiden sind
bei Tauchschnitten folgende Hinweise unbedingt zu
beachten:
• Legen Sie die Maschine stets mit der hinteren Kan-
te des Sägetisches gegen einen festen Anschlag.
• Legen Sie beim Arbeiten mit der Führungsschiene
die Maschine an den Rückschlagstopp (M2 / nicht
im Lieferumfang enthalten) an, der auf der Füh-
rungsschiene festgeklemmt wird.
Vorgehensweise
1. Stellen Sie die Säge auf das Werkstück.
2. Die Schneideanzeige mit dem hinteren Pfeil (L1)
auf die markierte Eintauchstelle setzen.
Hinweis: Die Markierung (L1/L2/L3) zeigen bei
maximaler Schnitttiefe und Verwendung der
Führungsschiene den vordersten und hintersten
Schnittpunkt des Sägeblattes (Ø 160 mm) an.
3. Schalten Sie die Maschine ein und drücken Sie
die Säge auf die eingestellte Schnitttiefe nach un-
ten.
4. Schieben Sie die Säge vorwärts bis die Schnei-
deanzeige (L3) den markierten Punkt erreicht hat
16 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Nach Beendigung des Tauchschnittes Sägeblatt
nach oben fahren und die Säge ausschalten
Führungsvorrichtung (Abb. E + M)
Die Führungsschienen (21) ermöglichen saubere,
präzise Schnitte und schützen die Oberfläche vor
Beschädigungen.
Hinweis: Beim Sägen mit der Führungsschiene be-
trägt die Schnitttiefe 4,5 mm weniger als der Skalen-
wert an der Maschine.
Zur Sicherheit kann die Führungsschiene mit
Schraubzwingen (M1) befestigt werden. (nicht im Lie-
ferumfang enthalten)
Mit dem Kippschutz (10) wird verhindert dass die
Tauchsäge bei Gehrungsschnitten und Einstellarbei-
ten nicht abkippt.
Die Rückschlagsicherung (M2 / nicht im Lieferum-
fang enthalten) gewährleistet beim Eintauchen in das
Werkstück eine sichere Führung. (nicht im Lieferum-
fang enthalten)
Mittels Schienenverbinder (22) können 2 Führungs-
schienen zusammengesteckt werden und erlauben
lange genaue Schnitte.
Das Führungsspiel der Auflage auf der Führungs-
schiene lässt sich mit den beiden Einstellschrauben
(9) regulieren.
Mit dem angebotenem Zubehör können Gehrungs-
schnitte, Winkelschnitte und sonstige Passarbeiten
durchgeführt werden.
Bevor Sie diese Säge zum ersten Mal auf der opti-
onalen Führungsschiene benutzen, muss sie einge-
stellt werden, um mit minimaler Seitenbewegung auf
der Führungs schiene entlang zu gleiten; verstellbare
Nocken (9) sind für diesen Zweck montiert.
1. Platzieren Sie die Säge auf der Führungsschiene.
2. Drehen Sie die Nocken (9) gegen den Uhrzeiger-
sinn, bis sie fest sitzen.
3. Danach leicht im Uhrzeigersinn drehen, um Spiel
zu erlauben.
4. Während Sie die Wählscheiben in Position halten,
arretieren Sie sie, indem Sie die Feststellschrau-
be in der Mitte jeder Nocke festschrauben (5 mm
Inbusschlüssel wird mit der Maschine geliefert)
5. Bewegen Sie die Säge entlang der Schiene hin
und her, und stellen Sie sicher, dass sie reibungs-
los gleitet. Je nach Bedarf neu einstellen
6. Eine zukünftige Einstellung kann notwendig sein,
abhängig vom Gebrauch der Säge.
Splitterschutz
Die Führungsschiene verfügt einen Splitterschutz,
der vor dem ersten Einsatz zugeschnitten werden
muss.
1. Schiene mit den Schraubzwingen auf einem Ab-
fallholz befestigen.
2. Führungsspiel auf der Schiene mit den beiden
Einstellschrauben (9) regeln.
