Mycom S CLM153
Anzeige- und Bedienelemente
Bedienfunktionen
Zugriffscodes
!
Endress+Hauser

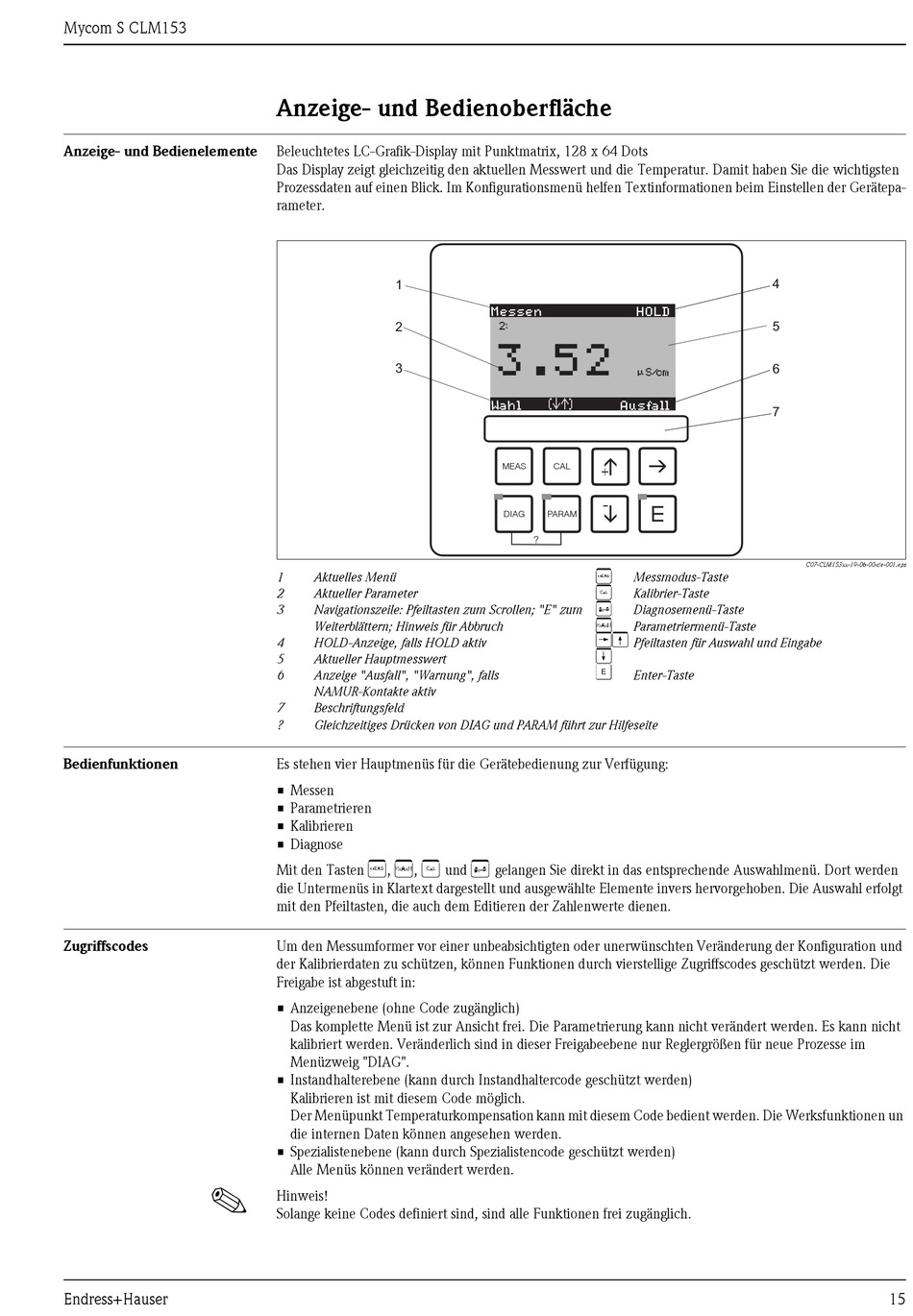

Anzeige- und Bedienoberfläche
Beleuchtetes LC-Grafik-Display mit Punktmatrix, 128 x 64 Dots
Das Display zeigt gleichzeitig den aktuellen Messwert und die Temperatur. Damit haben Sie die wichtigsten
Prozessdaten auf einen Blick. Im Konfigurationsmenü helfen Textinformationen beim Einstellen der Gerätepa-
rameter.
1
2
3
1
Aktuelles Menü
2
Aktueller Parameter
3
Navigationszeile: Pfeiltasten zum Scrollen; "E" zum
Weiterblättern; Hinweis für Abbruch
4
HOLD-Anzeige, falls HOLD aktiv
5
Aktueller Hauptmesswert
6
Anzeige "Ausfall", "Warnung", falls
NAMUR-Kontakte aktiv
7
Beschriftungsfeld
?
Gleichzeitiges Drücken von DIAG und PARAM führt zur Hilfeseite
Es stehen vier Hauptmenüs für die Gerätebedienung zur Verfügung:
• Messen
• Parametrieren
• Kalibrieren
• Diagnose
Ò
Ñ
Ï
Mit den Tasten
,
,
und
die Untermenüs in Klartext dargestellt und ausgewählte Elemente invers hervorgehoben. Die Auswahl erfolgt
mit den Pfeiltasten, die auch dem Editieren der Zahlenwerte dienen.
Um den Messumformer vor einer unbeabsichtigten oder unerwünschten Veränderung der Konfiguration und
der Kalibrierdaten zu schützen, können Funktionen durch vierstellige Zugriffscodes geschützt werden. Die
Freigabe ist abgestuft in:
• Anzeigenebene (ohne Code zugänglich)
Das komplette Menü ist zur Ansicht frei. Die Parametrierung kann nicht verändert werden. Es kann nicht
kalibriert werden. Veränderlich sind in dieser Freigabeebene nur Reglergrößen für neue Prozesse im
Menüzweig "DIAG".
• Instandhalterebene (kann durch Instandhaltercode geschützt werden)
Kalibrieren ist mit diesem Code möglich.
Der Menüpunkt Temperaturkompensation kann mit diesem Code bedient werden. Die Werksfunktionen un
die internen Daten können angesehen werden.
• Spezialistenebene (kann durch Spezialistencode geschützt werden)
Alle Menüs können verändert werden.
Hinweis!
Solange keine Codes definiert sind, sind alle Funktionen frei zugänglich.
HOLD
2
3.52
µS/cm
Ausfall
MEAS
CAL
DIAG
PARAM
?
Ò
Messmodus-Taste
Ï
Kalibrier-Taste
Ð
Diagnosemenü-Taste
Ñ
Parametriermenü-Taste
TV
Pfeiltasten für Auswahl und Eingabe
W
F
Enter-Taste
Ð
gelangen Sie direkt in das entsprechende Auswahlmenü. Dort werden
4
5
6
7
C07-CLM153xx-19-06-00-de-001.eps
15
