Messeinrichtung
Wichtige Funktionen
2
Arbeitsweise und Systemaufbau
Eine komplette Messeinrichtung besteht aus:
• Messumformer Mycom S CLM153
• Leitfähigkeitssensor mit integriertem Temperaturfühler Pt100:
– konduktiv, z.B. CLS12, CLS13, CLS14, CLS15, CLS16, CLS21 oder
– induktiv, z.B. CLS50, CLS52
• Einschweißstutzen oder Armatur für den Einbau in eine Rohrleitung oder Tank
• Leitfähigkeitsmesskabel, z.B. CPK9 (mit TOP68-Stecker für CLS16), CLK5 (induktiv), CLK71 (konduktiv)
CLS21
CLS13
CLS16
CLS15

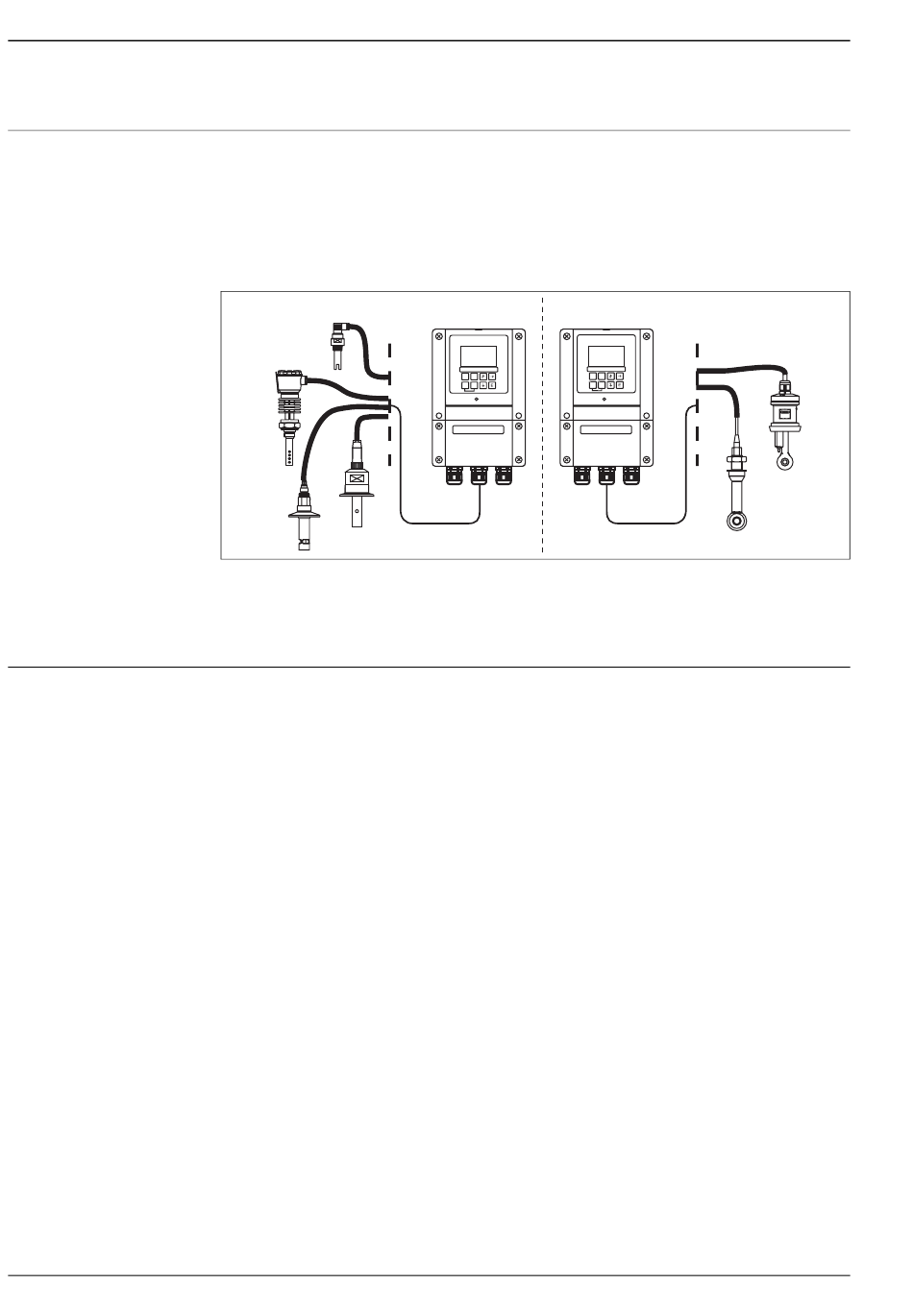

Messeinrichtung
A
Konduktive Leitfähigkeitsmessung
B
Induktive Leitfähigkeitsmessung
Quick Setup
Mit dieser Funktion parametrieren Sie die Messstelle einfach und schnell mit den notwendigen Grundeinstel-
lungen, um sofort mit Messungen beginnen zu können.
Polarisationserkennung
Polarisationseffekte in der Grenzschicht zwischen Sensor und Messlösung begrenzen den Messbereich kon-
duktiver Leitfähigkeitssensoren.
Der Messumformer CLM153 kann durch ein neuartiges, intelligentes Verfahren zur Signalauswertung Polari-
sationseffekte erkennen.
Process Check System (PCS)
Mit dieser Funktion wird das Messsignal auf Abweichungen hin überprüft. Ändert sich das Messsignal über
eine gewisse Zeit hinweg (mehrere Messwerte) nicht, so wird ein Alarm ausgelöst. Ursache für ein solches Ver-
halten kann Verschmutzung, Verblockung oder ähnliches sein.
Logbücher
Es stehen verschiedene Logbücher zur Verfügung: gespeichert werden jeweils die letzten 30 Einträge in einem
Fehlerlogbuch, einem Bedienlogbuch und einem Kalibrierlogbuch. Sie können die Einträge mit Datum und
Uhrzeit abfragen.
Parametersatzumschaltung (PSU)
Wegen des großen Messbereichs werden insbesondere induktive Messsysteme mit Messbereichsumschaltung
eingesetzt.
Mycom S CLM153 hat den Vorteil einer Parametersatzumschaltung, die über binäre Eingänge ferngesteuert
werden kann:
• Stromausgangsbereiche
• Betriebsart (z.B. Leitfähigkeits- oder Konzentrationsmessung)
• Temperaturkompensation
• Grenzwerte
A
B
MEAS
CAL
MEAS
CAL
MEAS
CAL
DIAG
PARAM
DIAG
PARAM
DIAG
DIAG
PARAM
PARAM
?
?
Mycom S CLM153
CLS52
CLS50
C07-CLM153xx-14-06-00-xx-001.EPS
Endress+Hauser
