Mycom S CLM153
Mastmontage und
Schalttafeleinbau
"
Endress+Hauser
Befestigungssatz

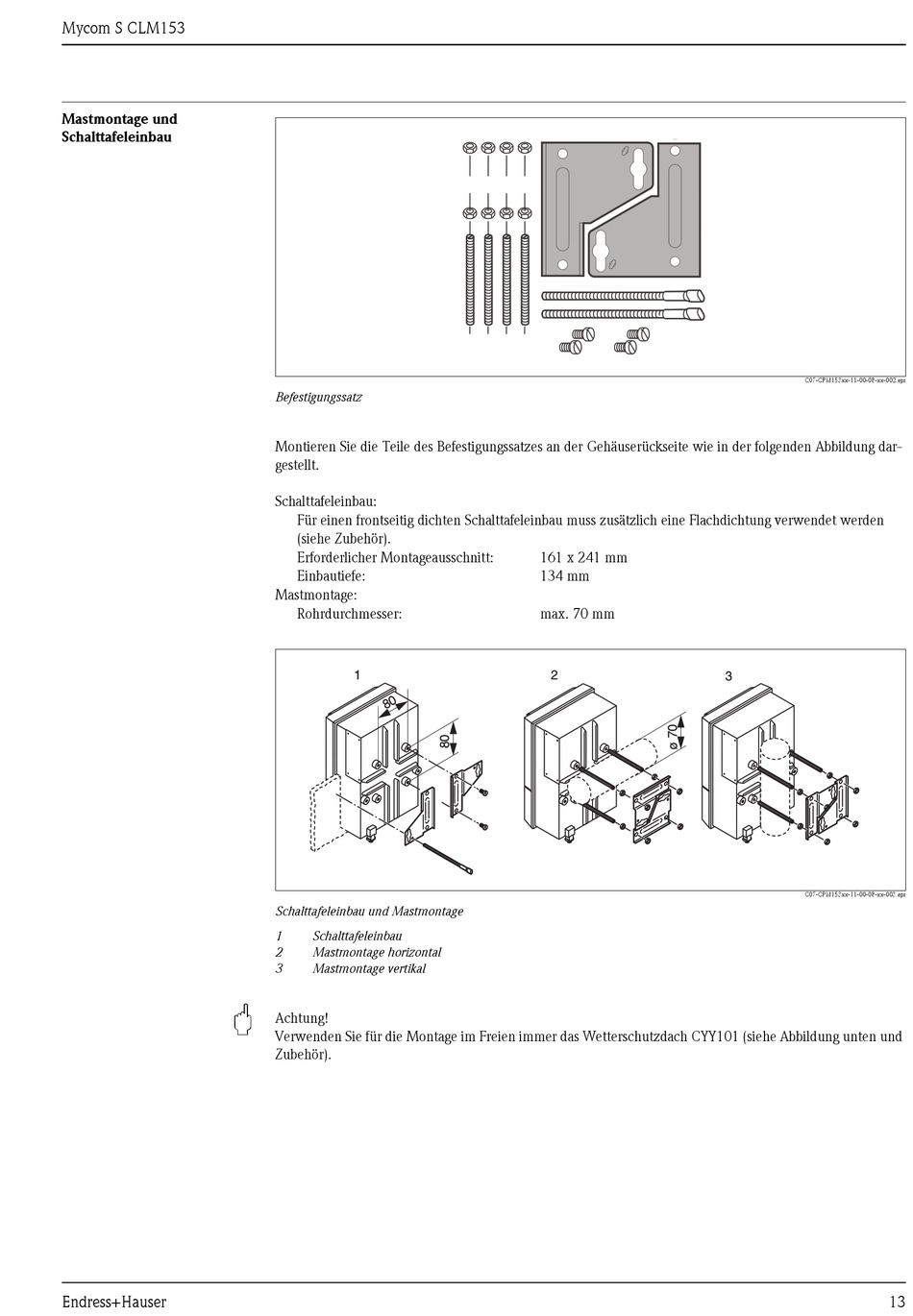

Montieren Sie die Teile des Befestigungssatzes an der Gehäuserückseite wie in der folgenden Abbildung dar-
gestellt.
Schalttafeleinbau:
Für einen frontseitig dichten Schalttafeleinbau muss zusätzlich eine Flachdichtung verwendet werden
(siehe Zubehör).
Erforderlicher Montageausschnitt:
Einbautiefe:
Mastmontage:
Rohrdurchmesser:
Schalttafeleinbau und Mastmontage
1
Schalttafeleinbau
2
Mastmontage horizontal
3
Mastmontage vertikal
Achtung!
Verwenden Sie für die Montage im Freien immer das Wetterschutzdach CYY101 (siehe Abbildung unten und
Zubehör).
161 x 241 mm
134 mm
max. 70 mm
C07-CPM153xx-11-00-08-xx-002.eps
C07-CPM153xx-11-00-08-xx-003.eps
