RIT261
Anzeigelemente
Parametrierung
Temperaturtransmitter
(Änderung der
Werkseinstellungen)
4
Ex-Zulassung
Endress+Hauser

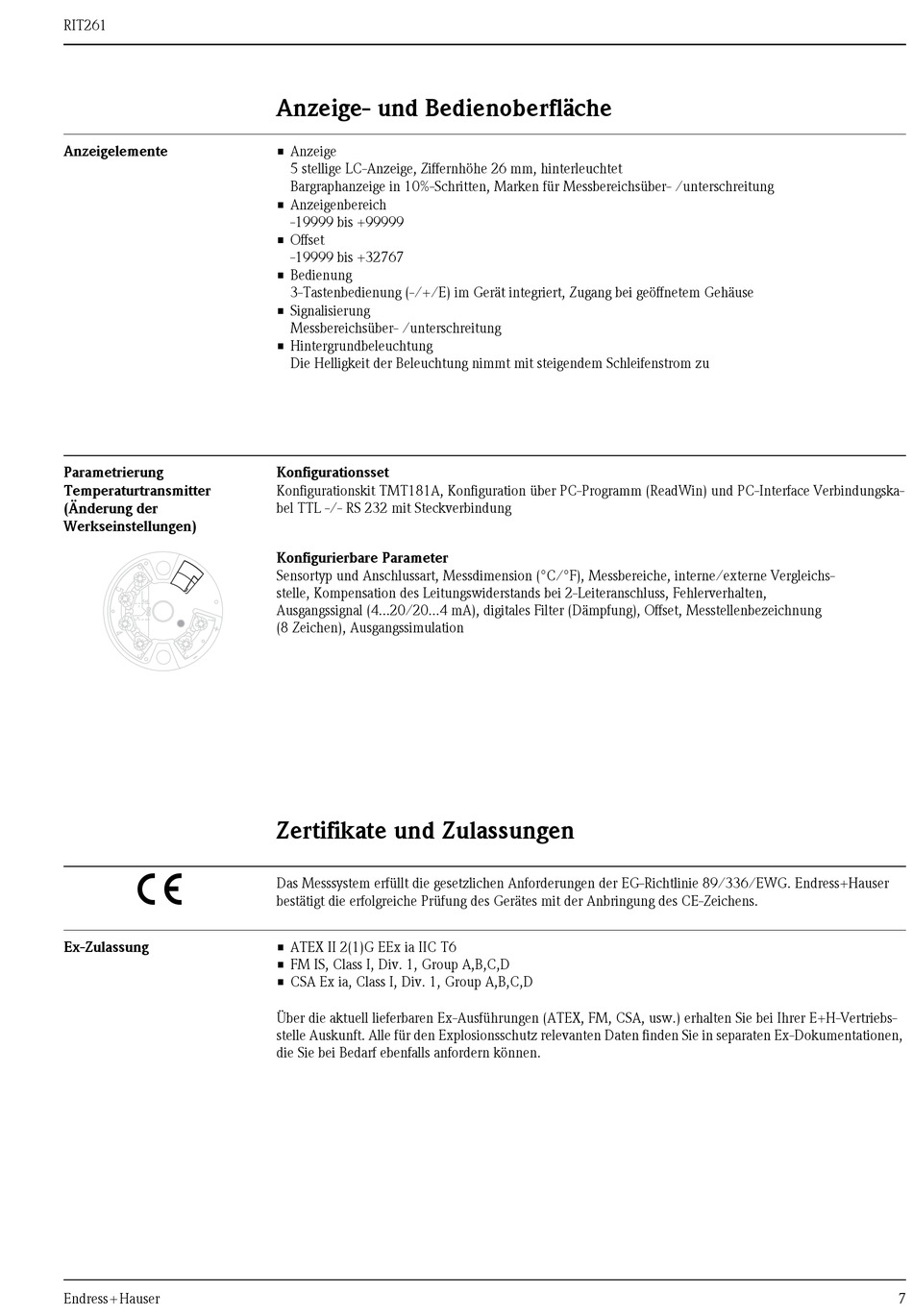

Anzeige- und Bedienoberfläche
• Anzeige
5 stellige LC-Anzeige, Ziffernhöhe 26 mm, hinterleuchtet
Bargraphanzeige in 10%-Schritten, Marken für Messbereichsüber- /unterschreitung
• Anzeigenbereich
-19999 bis +99999
• Offset
-19999 bis +32767
• Bedienung
3-Tastenbedienung (-/+/E) im Gerät integriert, Zugang bei geöffnetem Gehäuse
• Signalisierung
Messbereichsüber- /unterschreitung
• Hintergrundbeleuchtung
Die Helligkeit der Beleuchtung nimmt mit steigendem Schleifenstrom zu
Konfigurationsset
Konfigurationskit TMT181A, Konfiguration über PC-Programm (ReadWin) und PC-Interface Verbindungska-
bel TTL -/- RS 232 mit Steckverbindung
Konfigurierbare Parameter
Sensortyp und Anschlussart, Messdimension (°C/°F), Messbereiche, interne/externe Vergleichs-
stelle, Kompensation des Leitungswiderstands bei 2-Leiteranschluss, Fehlerverhalten,
Ausgangssignal (4...20/20...4 mA), digitales Filter (Dämpfung), Offset, Messtellenbezeichnung
(8 Zeichen), Ausgangssimulation
Zertifikate und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinie 89/336/EWG. Endress+Hauser
bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens.
• ATEX II 2(1)G EEx ia IIC T6
• FM IS, Class I, Div. 1, Group A,B,C,D
• CSA Ex ia, Class I, Div. 1, Group A,B,C,D
Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebs-
stelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumentationen,
die Sie bei Bedarf ebenfalls anfordern können.
7
