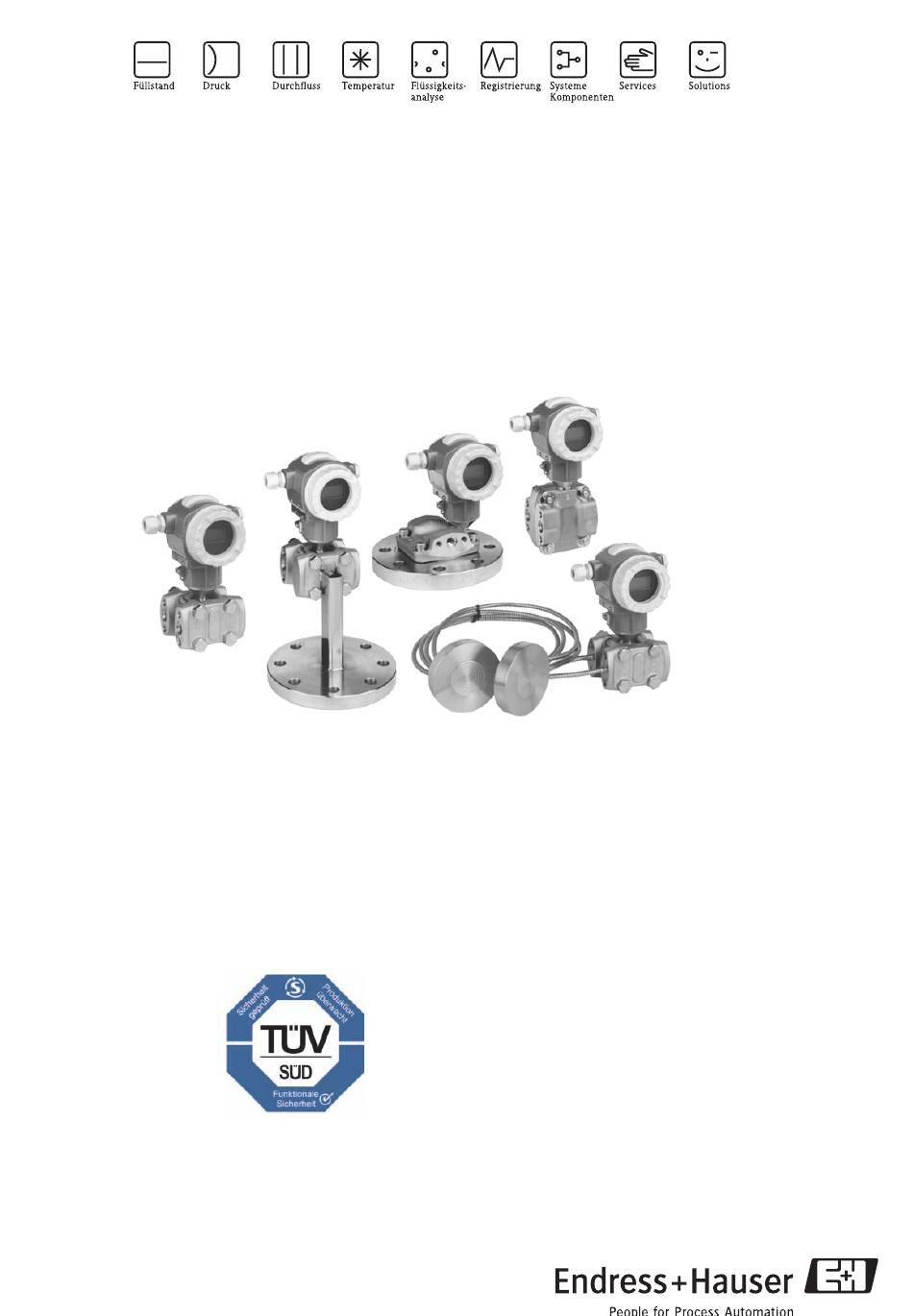

Technische Information
Deltabar S PMD70/75, FMD76/77/78
Differenzdrucktransmitter
Deltabar S mit Keramik- und Siliziumsensoren
Überlastfest und funktionsüberwacht, Kommunikation über
HART, PROFIBUS PA oder FOUNDATION Fieldbus
Anwendungsbereiche
Der Differenzdruck-Transmitter Deltabar S wird für
folgende Messaufgaben eingesetzt:
• Durchflussmessung (Volumen- oder Massenstrom) in
Verbindung mit Wirkdruckgebern in Gasen, Dämpfen
und Flüssigkeiten
• Füllstand-, Volumen- oder Massemessung in
Flüssigkeiten
• Differenzdrucküberwachung, z.B. von Filtern und
Pumpen
1 TI382P/00/de
Ihre Vorteile
• Hohe Langzeitstabilität
• Hohe Referenz-Genauigkeit: bis ±0,075 %,
als PLATINUM-Version: ±0,05 %
• Turn down 100:1, höher auf Anfrage
• Einsatz für Durchfluss- und Differenzdruck-
überwachung bis SIL 2, zertifiziert durch
TÜV SÜD nach IEC 61508
• erfüllt DGRL (Druckgeräterichtlinie)
®
• Speichermodul HistoROM
• Funktionsüberwacht von der Messzelle bis zur
Elektronik
• Durchgängige Modularität für Differenzdruck und
Druck (Deltabar S – Cerabar S), z.B.
– austauschbare Anzeige
– universelle Elektronik für Druck und Differenz-
druck
• Schnelle Inbetriebnahme durch Quick Setup Menüs
• Einfache und sichere menügeführte Bedienung
Vor-Ort, über 4...20 mA mit HART,
über PROFIBUS PA oder über
FOUNDATION Fieldbus
• Umfangreiche Diagnosefunktionen
/M-DAT
