5 BETRIEB
wird. Die Beleuchtung schaltet sich automatisch 4 Minuten nach Abschluss des Schweißvorgangs
oder nach dem Schließen der Seitenklappe aus. Die Leuchte am Vorschubmechanismus schaltet sich
automatisch ein, wenn die linke Seitentür geöffnet wird, und erlischt, wenn die Tür wieder geschlossen
wird. Die Leuchten werden automatisch eingeschaltet, wenn die Drahtvorschubeinheit gestartet wird,
wenn Parameter auf der internen Bedienkonsole geändert werden, entweder während des
Drahtvorschubs und auch nach dem Schweißen. Die Beleuchtung wird nach einigen Minuten
automatisch ausgeschaltet.
5.4
Spulenbremse
Die Bremskraft der Spulenbremse sollte gerade soweit erhöht werden, dass nicht zu viel Draht
zugeführt wird. Die tatsächlich benötigte Bremskraft ist abhängig von der
Drahtvorschubgeschwindigkeit und der Größe und dem Gewicht der Drahtspule.
Die Spulenbremse darf nicht überlastet werden! Eine zu hohe Bremskraft kann den Motor überlasten
und das Schweißergebnis verschlechtern.

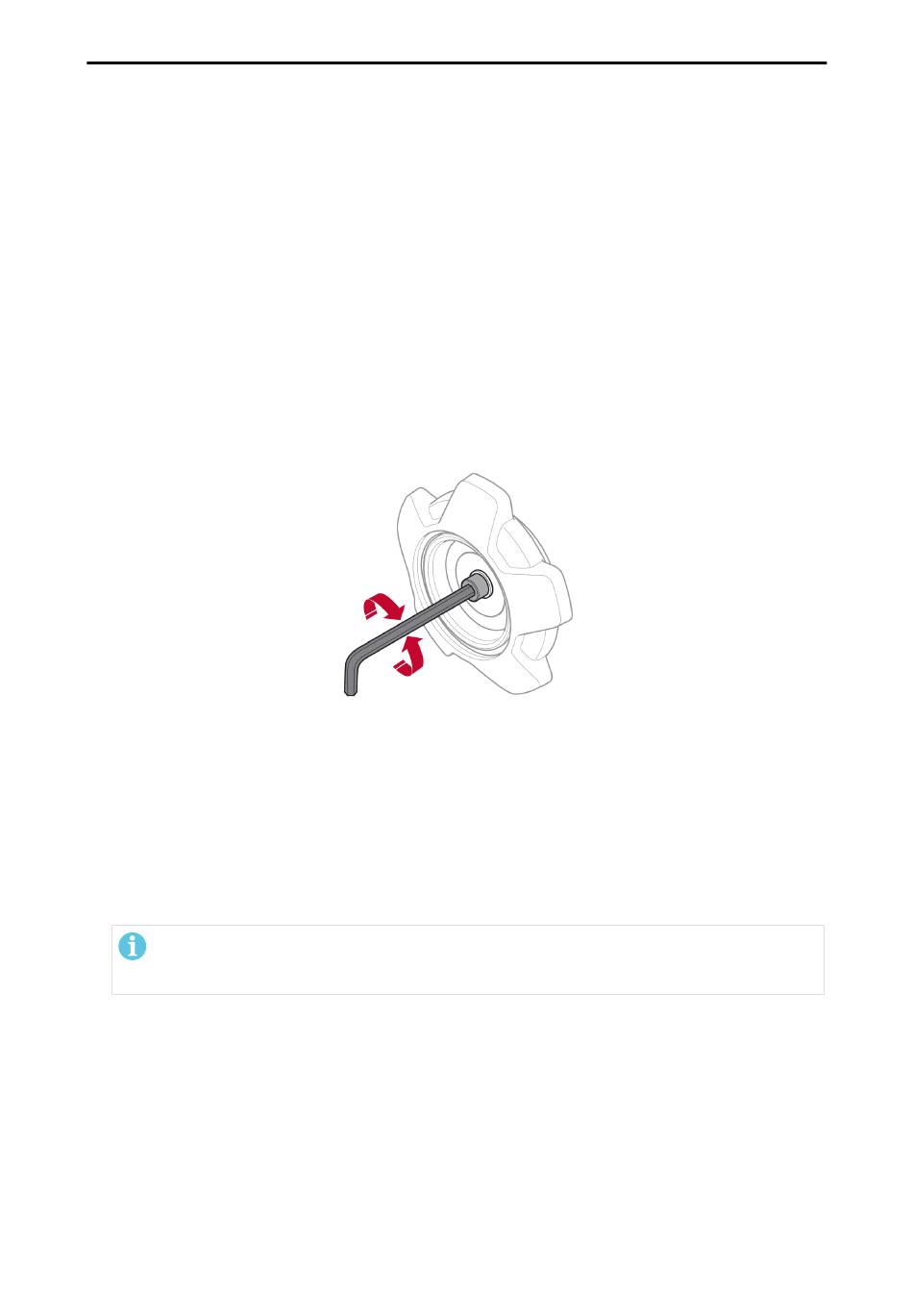

Die Bremskraft der Spule wird mit der Innensechskantschraube (6 mm/0,236 Zoll) in der Mitte der
Mutter der Bremsnabe eingestellt.
5.5
Drahtwechsel und -bestückung
1) Öffnen Sie die linke Klappe der Drahtvorschubeinheit.
2) Lösen und entfernen Sie die Mutter der Bremsnabe und entnehmen Sie die alte Drahtspule.
3) Setzen Sie eine neue Drahtspule in die Vorschubeinheit ein, und biegen Sie den neuen
Schweißdraht 10 – 20 cm (3,94 – 7,87 Zoll) gerade. Entfernen Sie Grate und scharfe Kanten am
Drahtende mit einer Feile, bevor der Draht in den Vorschubmechanismus geführt wird.
4) Verriegeln Sie die Drahtspule auf der Bremsnabe durch Anziehen der Mutter der Bremsnabe.
5) Führen Sie das Kabel durch die Zuführung (siehe Abbildung auf der Innenseite der Zuführeinheit).
HINWEIS!
Tauschen Sie die Mutter der Bremsnabe und die Hülse der Bremsnabe aus, wenn diese
verschlissen und nicht richtig arretiert sind.
6) Schließen und verriegeln Sie die linke Klappe der Drahtvorschubeinheit.
5.6
Wechsel der Vorschubwalzen
Beim Wechsel des Drahttyps sollten die Vorschubwalzen so geändert werden, dass sie dem neuen
Drahttyp entsprechen. Informationen zur richtigen Vorschubwalze in Abhängigkeit von
Drahtdurchmesser und -typ finden Sie im Anhang VERSCHLEISSTEILE. (Hinweise zum einfachen
Zugriff auf erforderliche Verschleißteile finden Sie im Abschnitt „Verschleißteilefach" in dieser
Betriebsanweisung.)
1) Öffnen Sie die linke Klappe der Drahtvorschubeinheit.
2) Entriegeln Sie die auszutauschenden Vorschubwalzen, indem Sie die Schnellverriegelung (A) für
jede Walze drehen.
0446 679 101
- 16 -
© ESAB AB 2022
