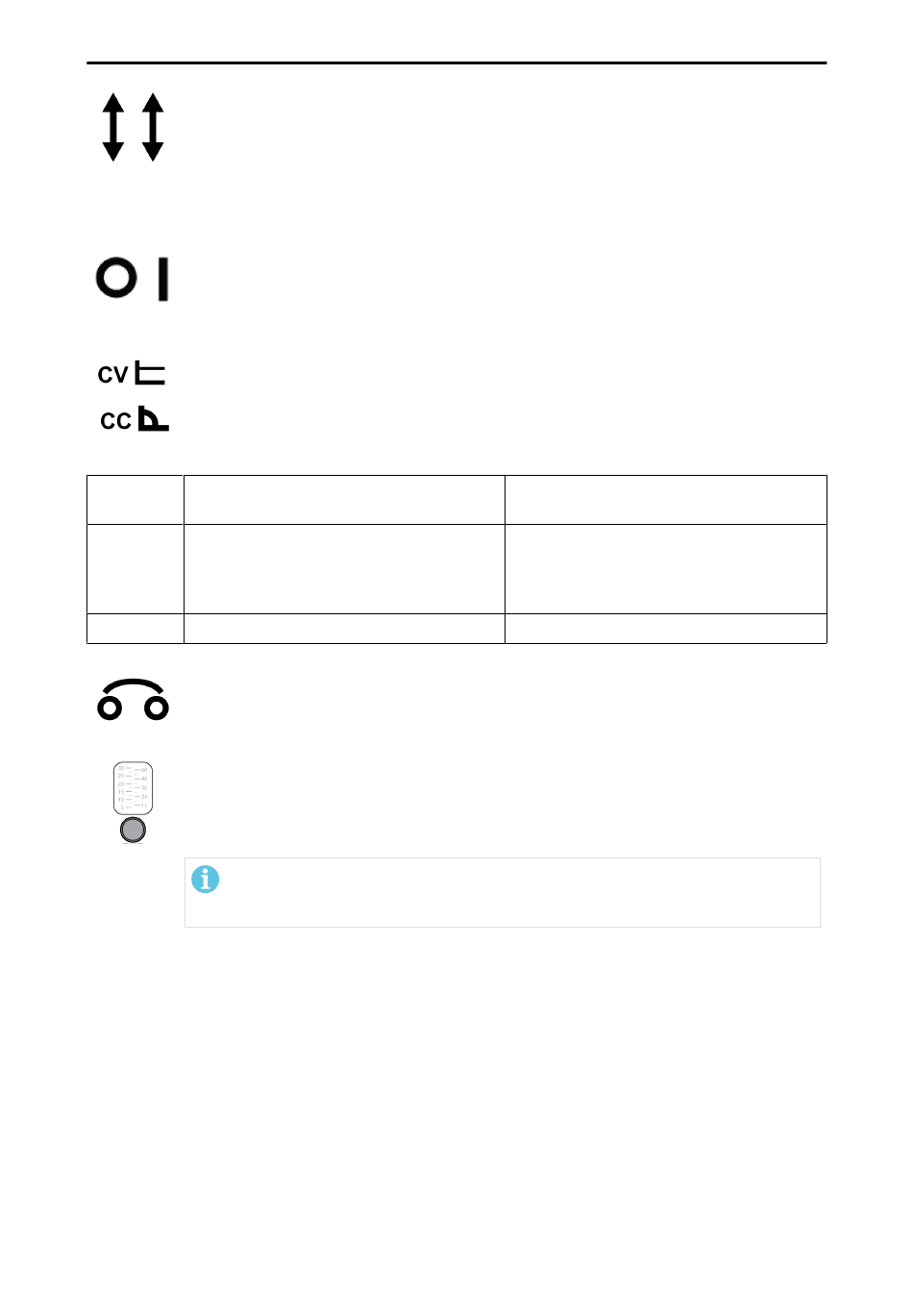

6 BEDIENKONSOLE
4-Takt
Im 4-Takt-Betrieb kann der Auslöser des Brenners losgelassen werden, sobald der
Lichtbogen hergestellt wurde. Die Stromquelle/Vorschubeinheit bleibt in Betrieb, bis der
Auslöser erneut gedrückt und wieder losgelassen wird oder das Lichtbogensignal durch
manuelle Unterbrechung des Lichtbogens verloren geht. Damit der Auslöser verriegelt
wird, muss der Lichtbogen hergestellt sein, bevor Sie den Auslöser loslassen.
Netzschalter
Durch Betätigung des Netzschalters (0/I) am internen Bedienfeld starten Sie den
Drahtvorschub, wenn die Vorschubeinheit mit der Stromquelle und dem Werkstück
verbunden ist. Die Stromquelle muss bei aktiviertem Schütz eingeschaltet werden.
CC/CV-Schalter
Mit dem CC/CV-Schalter stellen Sie den CC- oder CV-Modus ein. Der CC-Modus wird
für Konstantstromquellen, der CV-Modus für Stromquellen mit konstanter Spannung
verwendet. Der gewählte Modus wirkt sich zudem wie nachfolgend gezeigt auf die
Funktionen der Drahtvorschubeinheit aus:
Modus
Display
CC
Angezeigte Drahtvorschubgeschwindigkeit
und Lichtbogenspannung Angezeigter
Strom während des Schweißens
CV
Drahtvorschubgeschwindigkeit
Trennschalter, 5 A
Der rückstellbare 5-A-Trennschalter, der mit dem Motoranker in Reihe geschaltet ist,
schützt die Bedienkonsole vor Schäden, falls der Motor abstirbt.
Einstellen des Gasflusses
Der Gasfluss wird über den Regler auf der internen Bedienkonsole eingestellt. Die
aktuelle Gasdurchflussrate wird auf dem Gasdurchflussmesser über dem Regler
angezeigt.
HINWEIS!
Der Messwert auf der Skala des Durchflussmessers ist nur dann korrekt, wenn
sich die Drahtvorschubeinheit in aufrechter Position befindet!
Drahtvorschubgeschwindigkeit (Regelung der Lichtbogenspannung)
Die Drahtvorschubgeschwindigkeit wird über den entsprechenden Regler auf der Vorderseite der
Drahtvorschubeinheit geregelt.
Wenn die Drahtvorschubeinheit an eine konstante Spannungsversorgung (CV) angeschlossen ist,
wird mit dem Regler für die Drahtvorschubgeschwindigkeit der Schweißstrom eingestellt. Durch
Drehen des Reglers im Uhrzeigersinn wir der Schweißstrom erhöht und durch Drehen gegen den
Uhrzeigersinn verringert.
Wenn die Drahtvorschubeinheit an eine Konstantstromquelle (CC) angeschlossen ist, wird mit dem
Regler für die Drahtvorschubgeschwindigkeit die Lichtbogenspannung eingestellt. Durch Drehen des
Reglers im Uhrzeigersinn wird die Lichtbogenspannung erhöht und durch Drehen gegen den
Uhrzeigersinn verringert. Die tatsächliche Drahtvorschubgeschwindigkeit für die jeweilige Einstellung
variiert mit der Lichtbogenspannung. Durch Erhöhung der Lichtbogenspannung erhöht sich auch die
Drahtvorschubgeschwindigkeit.
0446 679 101
Regler zur Einstellung der
Drahtvorschubgeschwindigkeit
Regelt die
Lichtbogenspannung/Drahtvorschubgesch
windigkeit durch Erhöhen/Verringern der
Spannung
Regelt den Schweißstrom
- 28 -
© ESAB AB 2022
